设备核心特点：



✅单路 CAN 通道 2500V DC 电气隔离，TF‑Card 脱机离线存储，无需电脑即可记录 CAN 总线报文

✅拨码开关硬件配置波特率；USB 接口用于软件配置、校时、ID 过滤；报文带 0.1ms 高精度时间戳

✅支持 DAT/TXT/ASC/CAN 四种存储格式；最大 32G FAT32 TF 卡，存满自动循环覆盖

✅DC9‑30V 宽压供电；内置 120Ω 终端电阻拨码可控；SYS、DAT 双状态指示灯






注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

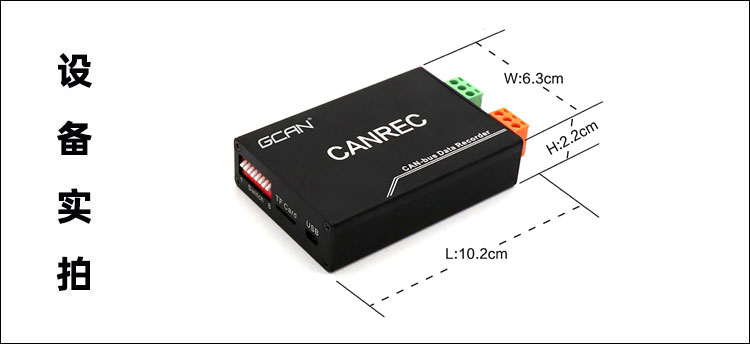

GCAN‑401为单通道CAN总线离线数据存储器，接入CAN总线，依靠TF存储卡实现报文脱机实时记录，无需上位机常驻。

‑40℃~+85℃宽温工作，CAN接口2500V DC隔离；支持CAN2.0A/B；支持拨码硬件设置波特率，也可通过USB连接电脑，使用CANREC‑config软件完成波特率、系统时间、ID过滤、存储格式配置；设备自带硬件RTC时钟，按日期自动建立文件夹保存数据，取出TF卡后使用配套软件解析回放报文，适合无人值守、故障溯源、车载/轨道CAN数据采集场景。





✅隔离防护：CAN接口2500V DC隔离；ESD±4KV接触/±8KV空气放电，抗脉冲群±2KV，浪涌±4KV，抵御工业现场电磁干扰。
✅脱机离线记录：配置完成后拔掉USB，仅接DC9‑30V电源即可独立记录CAN报文，不需要连接电脑。
✅双模式参数配置：拨码开关快速设置常用波特率；USB接电脑使用CANREC‑config软件，支持校时、ID滤波、存储格式、文件时长配置。
✅高精度时间戳：每条CAN报文携带0.1ms精度时间戳，便于故障时序回溯分析。
✅存储能力：支持最大32G FAT32格式TF卡；DAT/TXT/ASC/CAN四种存储格式；存满自动循环覆盖旧数据；按日期自动分文件夹存储。
✅硬件终端电阻：内置120Ω终端电阻，拨码开关控制开启/关闭。
✅供电与状态指示：DC9‑30V直流供电；SYS系统指示灯、DAT数据指示灯，直观查看系统、TF卡、报文记录状态。
✅宽温工业设计：‑40℃~+85℃工作温度，适合车载、轨道交通、工业现场无人值守记录。








✅汽车、轨道交通：车辆路试CAN报文无人值守采集、故障前后报文留存回溯
✅工业自动化、储能设备：现场CAN总线长期离线记录，故障数据分析
✅不方便部署电脑的现场，离线采集CAN总线上报数据

注：本型号仅做报文存储记录，不支持CAN中继转发；TF卡必须为FAT32格式，最大32G。



温馨提示：场景不在列表，可联系技术评估适配 + 报价



✅USB连接电脑，使用CANREC‑config软件设置CAN波特率、工作模式（正常/监听）
✅RTC系统时间校对，设置设备标识；配置CAN‑ID过滤规则，只记录指定ID报文
✅选择DAT/TXT/ASC/CAN存储格式，设置单文件记录时长；参数写入设备断电保存
✅TF卡取出后，配套解析工具实现文件合并、格式转换、报文回放分析
✅SYS、DAT指示灯反馈系统状态、TF卡状态、报文记录状态，快速排查故障

备注：USB仅用于配置校时；实际记录工作阶段拔掉USB，仅供电即可运行；无CAN中继转发功能。



Q：GCAN‑401记录的时候需要一直插USB线吗？
A：不需要。USB仅用于配置参数、校对时钟；配置完成拔掉USB，只接DC9‑30V电源就可以脱机记录。

Q：TF卡有什么要求？最大支持多大？
A：仅支持最大32G，文件系统必须格式化为FAT32；存满会自动循环覆盖早期数据。

Q：支持CAN中继转发报文吗？
A：不支持，设备功能只做CAN报文记录存储，没有中继网桥转发能力。

Q：时间戳精度是多少？需要每次上电校时吗？
A：报文时间戳0.1ms；自带硬件RTC时钟，校时完成断电可维持时间，无需每次上电校时。

Q：GCAN‑401和GCAN‑402区别是什么？
A：GCAN‑401为单通道CAN记录；GCAN‑402是双通道CAN数据存储器，可同时记录两路CAN总线报文。可索取选型对比表&报价。
