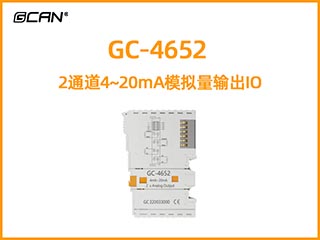

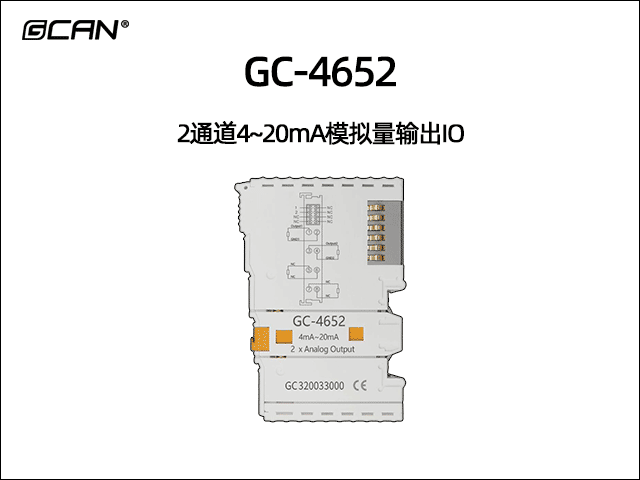

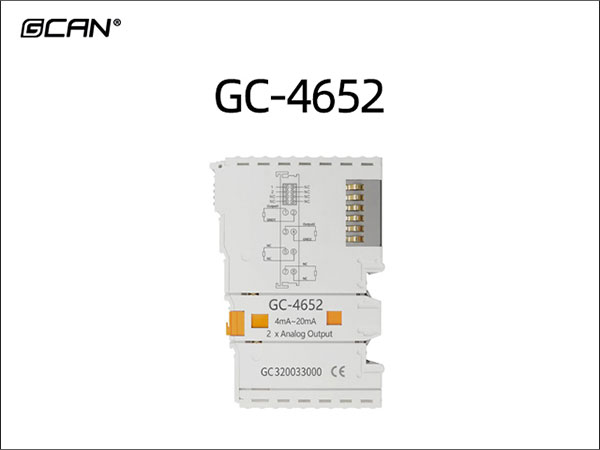

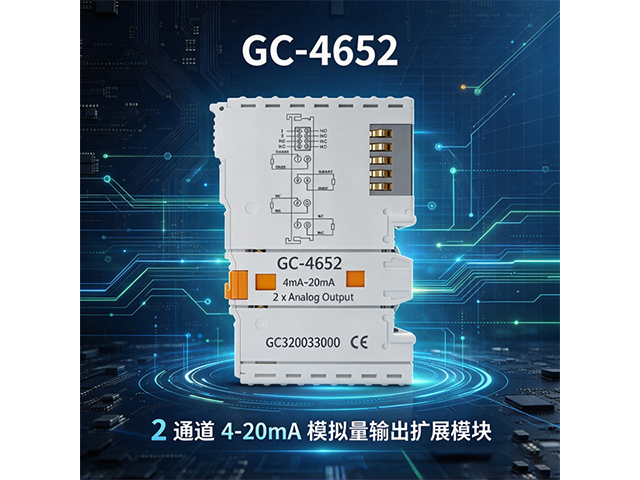

GC‑4652 2 通道 4‑20mA 模拟量输出扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块
✅本机IO资源：2路4‑20mA模拟量电流输出；16位分辨率，约3ms转换时间；25℃精度±1%全量程；负载≤400Ω，具备短路保护；RUN运行指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧1500Vrms电气隔离；模块无独立背板供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；通道运行状态直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；过程映像每通道占用2字节输出；EN系列EMC抗干扰，阀门、变送器4‑20mA模拟量控制输出
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

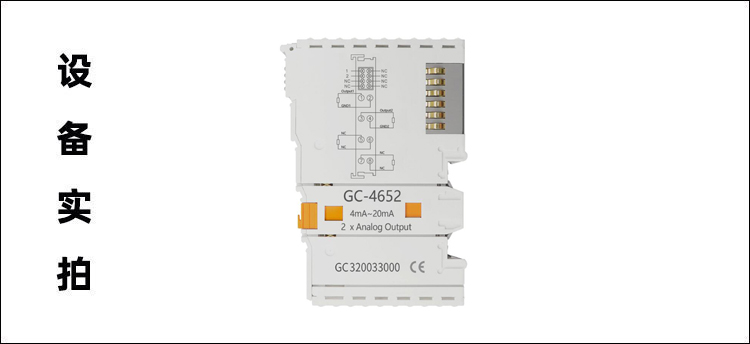

GC‑4652为GC‑Bus背板插片式模拟量电流输出扩展模块。模块提供2路4‑20mA电流模拟量输出通道；16位分辨率，约3ms转换时间，25℃条件精度±1%全量程，输出负载最大≤400Ω，自带短路保护，可输出4‑20mA标准电流信号，用于调节阀、执行机构开度调节；模块本身无独立背板电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；每一路通道过程映像占用2字节输出；1500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；RUN绿灯常亮代表输出信号激活。适合自动化设备、分布式控制柜；阀门、执行器4‑20mA模拟量控制输出场景。

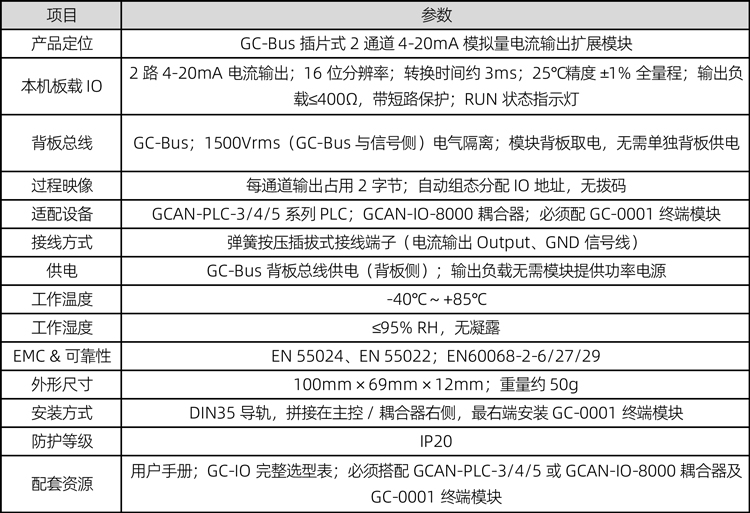

✅本机模拟量输出能力：2路4‑20mA电流输出；16位分辨率；约3ms转换时间；25℃精度±1%全量程；输出负载≤400Ω，内置短路保护；RUN运行状态LED指示灯；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；每通道占用2字节输出；可与GC全系列IO模块混插；模块背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：1500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块GC‑Bus背板取电，无需外接独立背板电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；RUN状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅分布式IO系统4‑20mA电流模拟量输出；调节阀、执行机构、变送器控制输出
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展4‑20mA模拟量输出点位

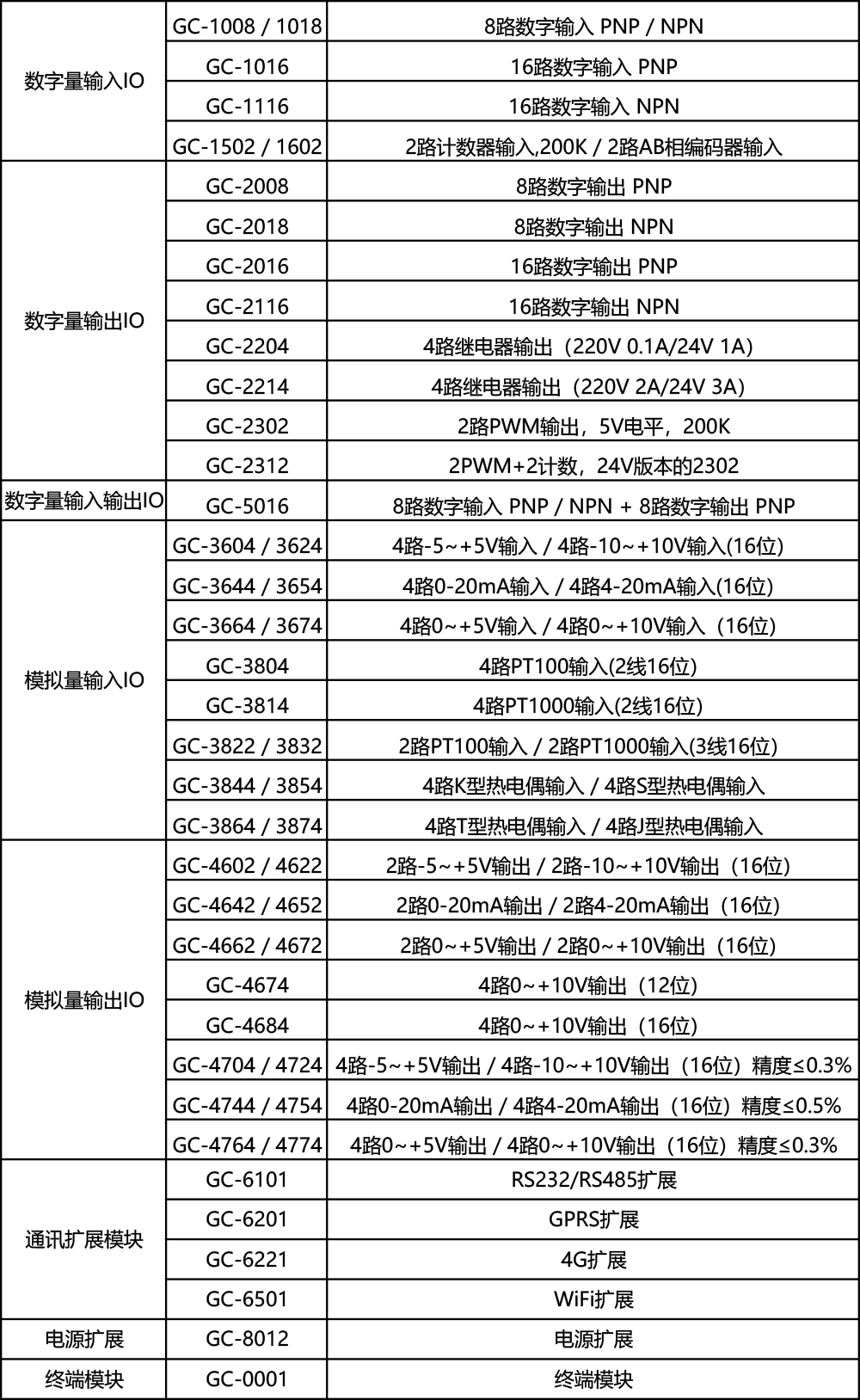

✅可与GC系列数字量、模拟量输入、温度模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块背板侧依靠GC‑Bus取电；4‑20mA量程对应内部无符号整型数值0~65535；输出负载最大≤400Ω，具备短路保护；RUN绿灯代表输出信号激活。
场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价
✅将GC‑4652沿插槽卡扣拼接在PLC主控或者GCAN‑IO‑8000耦合器的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成模拟量电流Output、GND信号线接线；主控/耦合器上电，GC‑Bus背板为GC‑4652提供背板工作电源。
✅模块插入GC‑Bus总线后自动识别、自动组态、自动分配IO地址，无需拨码或者软件设置模块地址。
✅搭配GCAN‑PLC‑3/4/5系列PLC：PLC程序直接访问过程映像输出地址%Q写入模拟量原始无符号整型值；ST语言示例：`AO0 AT%Q0.0:UINT;`；每通道占用连续2字节，4‑20mA对应数值0~65535，程序写入数值输出对应电流。
✅搭配GCAN‑IO‑8000 CANopen耦合器：耦合器上电自动识别GC‑4652，RPDO接收主站下发的模拟量输出原始整型数据，输出对应4‑20mA电流；TPDO反馈模块状态。
✅模块RUN指示灯：绿灯常亮=输出信号激活；系统级故障通过主控/耦合器的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，依赖GC‑Bus主控/耦合器与GC‑0001终端模块；背板工作电源来自GC‑Bus；4‑20mA电流输出，负载≤400Ω带短路保护；地址完全自动分配，无需手动配置。
Q：GC‑4652可以单独上电直接输出4‑20mA模拟电流吗？
A：不可以，GC‑4652属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板提供模块工作电源。
Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。
Q：模拟量量程与内部数值对应关系？
A：4‑20mA输出量程，原始数据范围0~65535。
Q：输出负载有什么要求？短路保护是否生效？
A：输出负载最大≤400Ω，模块自带输出短路保护功能。
Q：RUN指示灯什么情况下点亮？
A：RUN绿灯常亮代表模拟量输出信号处于激活状态。
Q：模块需要单独接24V给模块本身工作吗？
A：模块本身工作电源由GC‑Bus背板提供；模拟量电流信号由模块内部DAC生成。
Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量输入、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
