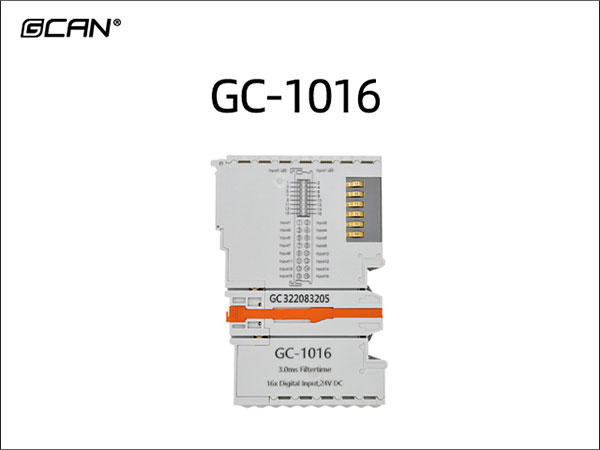

GC-1016 16路PNP数字量输入
- 品牌:
- GCAN
- 型号:
- GCAN-1016
- 应用:
- GC-1016模块是集成16路数字量输入通道的I/O模块。该模块可用于实时采集数字量信号，并将采集到的数值通过内部总线发送给GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。该模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或分布式控制系统中模拟量数据的采集与处理。
-
GC-1016模块是集成16路数字量输入通道的I/O模块。该模块可用于实时采集数字量信号，并将采集到的数值通过内部总线发送给GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。该模块可与其他任何GC系列IO模块搭配使用，实现工业自动化或分布式控制系统中模拟量数据的采集与处理。
● 输入通道数为16个；
● 数字量输入额定电压为24V DC（±20%）；
● 输入逻辑1为11~30V（符合EN 61131-2,type 1/3）；
● 输入逻辑0为-3~+5V或无输入（符合EN 61131-2,type 3）；
● 输入电流最大值为3mA（符合EN 61131-2,type 3）；
● 电气隔离为500 Vrms（GC-bus信号电压）；
● 电流消耗约100mA；
● 过程映像中的位宽输入为2字节；
● 组态无地址设置，通过总线耦合器或PLC控制器根据插片顺序自动组态；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。水位控制监测用、水位控制报警用、水流量监测用、水温度监测用、车辆通过探测用、通行信号灯控制用、风速监测用、风车转速监测用、电压监测用、电流监测用、工厂自动化用、远程监控用、数据采集用、智能家居系统用、龙门吊车用、轮胎回收系统用、激光切割机用、轮胎炼油设备用、微波烘干机用、排污泵站用、天然气切割用、天然气加剂设备用、自动打孔机用、自动码砖机用、冲压机用、压滤机用、水箱拉丝机用、拉丝机用、智能扣压机用、大棚恒温系统用、定量装车系统用、薄膜挤出机用、棉花纺织机用、变温空调用、自动化造纸用、供水自动化用、水肥智能灌溉用、水泥生产用、紫外线消毒器用、聚氨酯喷涂机用、纺织机械行业用、起重机行业用、电梯行业用、电力行业用、石化行业用、市政行业用、化工行业用、建筑行业用、机床行业用、塑料行业用、橡胶行业用、汽车行业用、注塑机用、订书机械用、电镀流水线用、圆周运动控制用、直线运动控制用、锅炉控制用、矩阵运算用、函数运算用、逻辑运算用、数据传送用、数据转换用、发电机组控制用、排序用、查表用、照明控制用、位操作用、通用机械用
-
- ● 输入通道数为16个；
● 数字量输入额定电压为24V DC（±20%）；
● 输入逻辑1为11~30V（符合EN 61131-2,type 1/3）；
● 输入逻辑0为-3~+5V或无输入（符合EN 61131-2,type 3）；
● 输入电流最大值为3mA（符合EN 61131-2,type 3）；
● 电气隔离为500 Vrms（GC-bus信号电压）；
● 电流消耗约100mA；
● 过程映像中的位宽输入为2字节；
● 组态无地址设置，通过总线耦合器或PLC控制器根据插片顺序自动组态；
● 工作温度范围：-40℃~+85℃；
● 尺寸：长100mm*宽69mm*高12mm。 - >>>GCAN-PLC产品入门视频：
