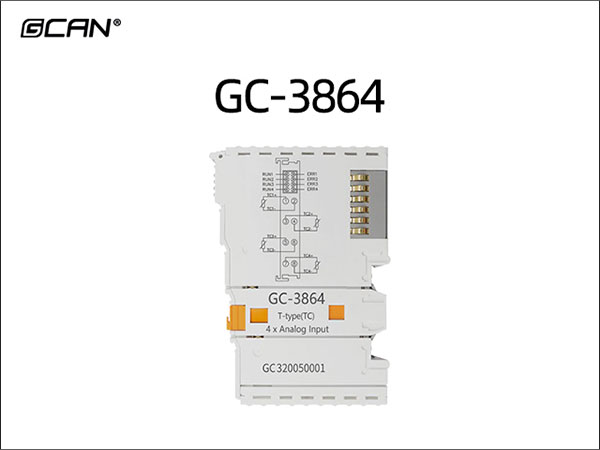

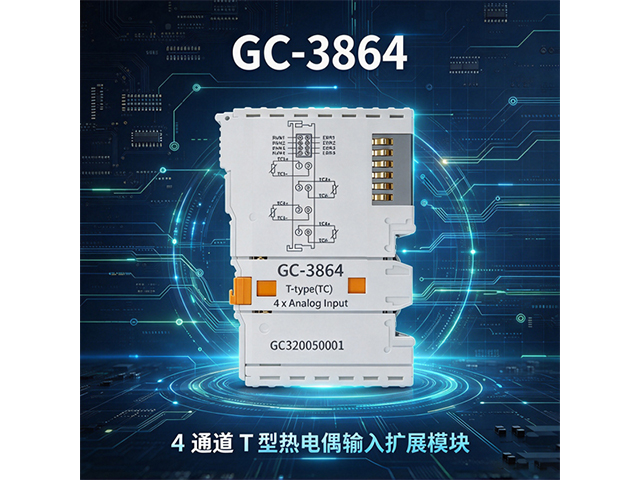

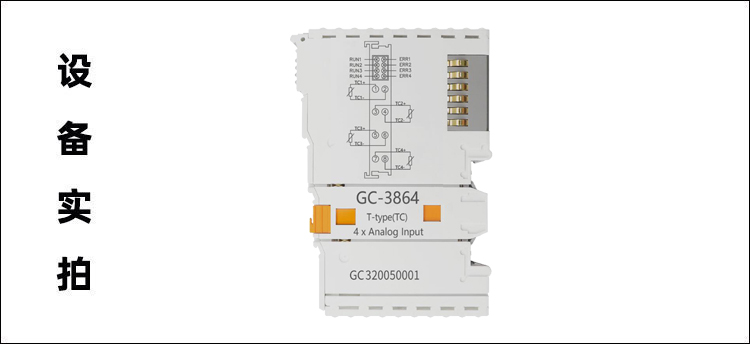

GC-3864 4通道T型热电偶输入模块(TC)

  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
  • GC-3864 4通道T型热电偶输入模块(TC)
品牌:
广成科技
型号:
GCAN-3864
应用:
GC-3864 模块是集成 4 路温度传感器(T 型热电偶)输入通道的 I/O 模块。 该模块可用于实时采集温度信息,并将采集到的数值通过内部总线发送给 GCAN-PLC-400 或 GCAN-8000/8100 系列耦合器。该模块可与其他任何 GC 系列 IO 模块搭配使用,实现工业自动化或分布式控制系统中模拟量数据的采集与处理。
点击购买

  •
    GC-3864 模块是集成 4 路温度传感器(T 型热电偶)输入通道的 I/O 模块。 该模块可用于实时采集温度信息,并将采集到的数值通过内部总线发送给 GCAN-PLC-400 或 GCAN-8000/8100 系列耦合器。该模块可与其他任何 GC 系列 IO 模块搭配使用,实现工业自动化或分布式控制系统中模拟量数据的采集与处理。

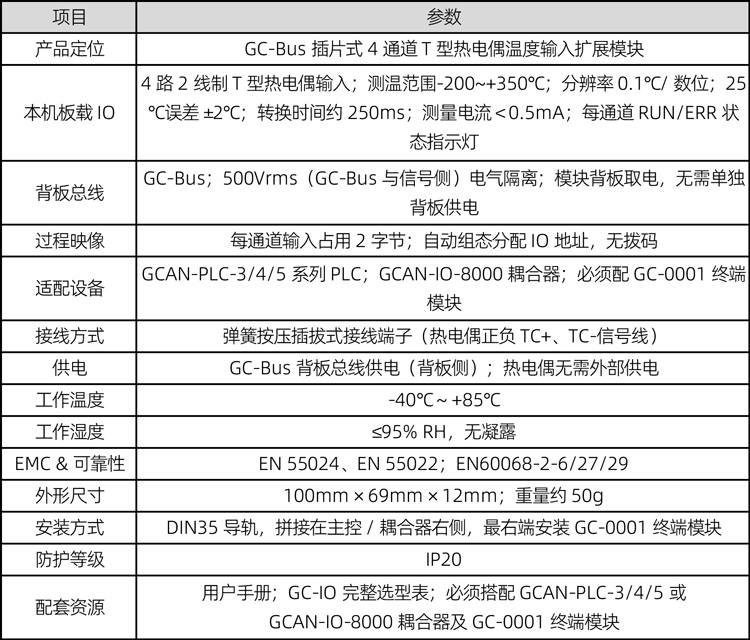

    输入点数为4个;

    接线形式采用 2 线制;

    传感器类型为 T 型热电偶;

    测量温度范围为-200~+350℃;

    测量分辨率为 1℃/数位;

    误差为 1%;

    转换时间约为 250ms;

    测量电流流小于 0.5 mA(取决于负载);

    电气隔离为 500 Vrms;

    通过 GCAN-PLC-400 或 GCAN-8000/8100 供电;

    电流消耗为 200mA;

    过程映像中的位宽输入为 4 x 2 字节;

    组态无地址设置,通过总线耦合器或控制器配置;

    工作温度范围:-40℃~+85℃;

    尺寸:长 100mm * 宽 69mm * 高 12mm。

    将 T 型热电偶接入总线耦合器或控制器

    1、与GCAN-PLC-400/510系列组合

    在与GCAN-PLC-400/510设备搭配使用时,各种GC系列IO模块需要按DI、DO、AI、AO顺序进行组态,同类型的模块需要放在一起。GCAN-PLC-400/510支持五种语言编程

    2、与GCAN-IO-8000系列设备组合

    数字量输入的状态由一个字节来表示,通道 8 在高位,通道 1 在低位。
