一、设备简介

GCAN-8311是我公司推出的基于Profinet总线自主研发的高性能Profinet从站/智能网关。设备可作为西门子200SMART、1200、1500、300等系列PLC的Profinet从站使用；设备集成了2路Profinet总线接口、1路RS485总线接口。GCAN-8311-XXX可作为上述西门子PLC的网关，通过“通用站描述文件（GSD）”，实现西门子PLC与Modbus RTU主/从站通讯。

注意：

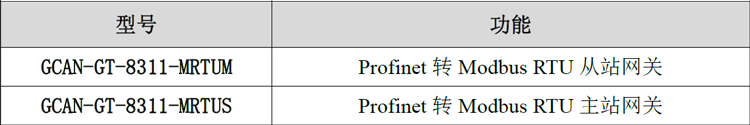

对应子型号只能实现西门子Profinet与对应的一种协议进行转换，协议不同，价格不同。

二、设备参数

GCAN-8311组合式Profinet从站网关转换器的主要设备参数包括：

●  2个Profinet总线接口（RJ45），支持从站级联；
●  Profinet总线传输速率：100Mbps；
●  Profinet总线传输距离（站与站间距）：100m（CAT5线缆）；
●  1路485总线接口；
●  电源采用24V DC（-15%/+20%）；
●  电气隔离为1500 VDC；
●  工作温度范围：-40℃~+85℃；
●  相对湿度：10%~95%，无凝露；
●  EMC：Zone B，IEC61131-2；
●  IP等级：IP20

三、应用领域

GCAN-8311组合式Profinet从站网关转换器的主要应用领域包括：

●  与分布式总线端子模块相连接，构成一个完整的控制节点；
●  执行数据采集并以Profinet协议进行数据传输。

如果您需要对GCAN-8311组合式Profinet从站网关转换器进行询价或者是技术支持，可以加微信或拨打电话13019325660。

四、设备安装与使用

1、模块外观及尺寸

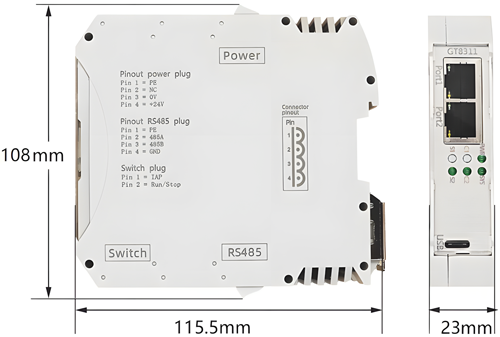

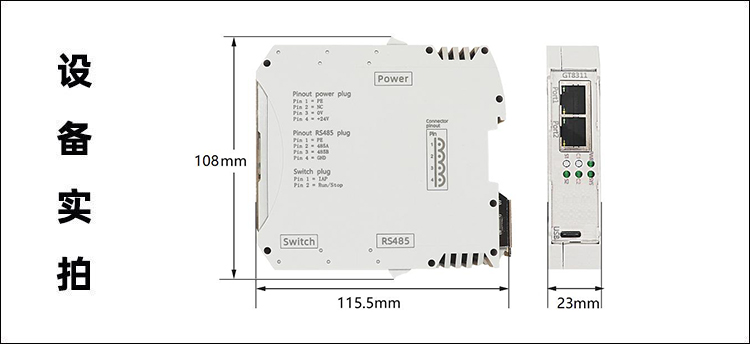

设备外形尺寸：(长)115.5mm*(宽)108mm*(高)23mm，其示意图如下图所示：

GCAN-GT-8311 Profinet网关外观图

2、模块固定

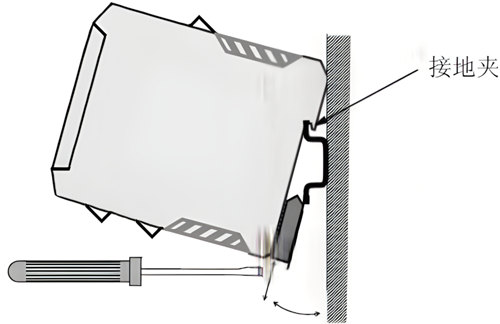

GCAN-GT-8311 Profinet网关的安装方法如下图所示，您需要使用一字螺丝刀进行辅助安装。

GCAN-GT-8311 Profinet网关模块安装

请保证设备的良好接地，接地宜采用单独接地或单点接地，不可采用公共接地。GCAN-GT-8311模块地未与安装模块的导轨相连。需要外部接地线。即“Power”端子的PE接口。

3、系统状态指示灯

GCAN-GT-8311的正面突出区域包含6个圆形状态指示灯。指示灯的具体指示功能及不同状态下时，GCAN-GT-8311模块状态如下表所示。

GCAN-GT-8311指示灯状态

五、GCAN-GT-8311-MRTUM

GCAN-GT-8311-MRTUM，西门子PLC可以通过8311网关，与Modbus RTU从站进行通讯；西门子PLC的Profinet接口连接8311的Profinet接口，8311的RS485接口连接Modbus RTU从站的RS485接口。

1、接口定义及功能

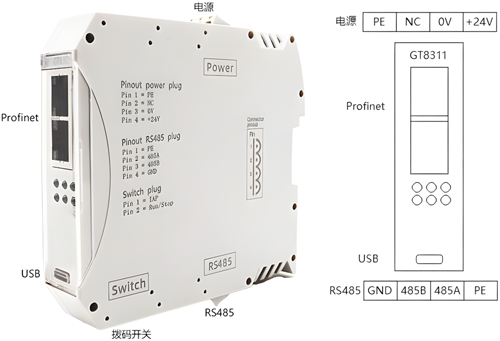

GCAN-GT-8311-MRTUM模块集成1路24V DC电源接口、2个标准Profinet接口、1个标准以太网接口、1路标准RS485接口，GCAN-GT-8311-MRTUM模块接线端子如图所示。

GCAN-GT-8311-MRTUM模块接线端子（从Profinet接口方向看）

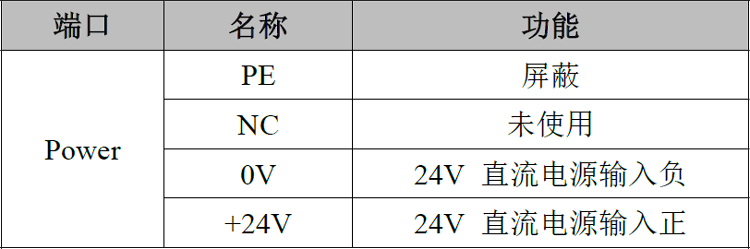

GCAN-GT-8311-MRTUM模块的电源接口由1个4 Pin插拔式接线端子引出，其接口定义如表所示：

GCAN-GT-8311-MRTUM模块的电源接口定义

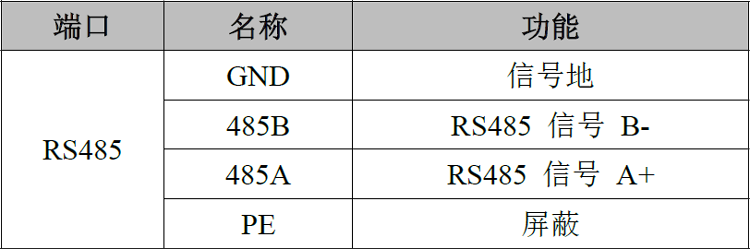

GCAN-GT-8311-MRTUM模块RS485接口由1个4 Pin接线端子引出，可以用于连接1个RS485接口的设备，其接口定义如表所示。

GCAN-GT-8311-MRTUM模块的RS485接口定义

六、GCAN-GT-8311-MRTUS

GCAN-GT-8311-MRTUS，西门子PLC可以通过8311网关，与Modbus RTU主站进行通讯；西门子PLC的Profinet接口连接8311的Profinet接口，8311的RS485接口连接Modbus RTU主站的RS485接口。

1、接口定义及功能

GCAN-GT-8311-MRTUS模块集成1路24V DC电源接口、2个标准Profinet接口、1个标准以太网接口、1路标准RS485接口，GCAN-GT-8311-MRTUS模块接线端子如图所示。

GCAN-GT-8311-MRTUS模块接线端子（从Profinet接口方向看）

GCAN-GT-8311-MRTUS模块的电源接口由1个4 Pin插拔式接线端子引出，其接口定义如表所示。

GCAN-GT-8311-MRTUS模块的电源接口定义

GCAN-GT-8311-MRTUS模块RS485接口由1个4 Pin接线端子引出，可以用于连接1个RS485接口的设备，其接口定义如表所示。

GCAN-GT-832-MRTUS模块的RS485接口定义

七、通信连接

1、Profinet连接

GCAN-GT-8311 Profinet网关使用Ethernet CAT5线缆（五类双绞线）与Profinet主站以及其他从站设备相连接，GCAN-GT-8311 Profinet网关配备有2个RJ45接口，可方便用户将GCAN-GT-8311 Profinet网关连入Profinet总线。Profinet通讯接口内部实现端口交换功能，无需另外增加交换机，可以轻松实现多个从站级联。

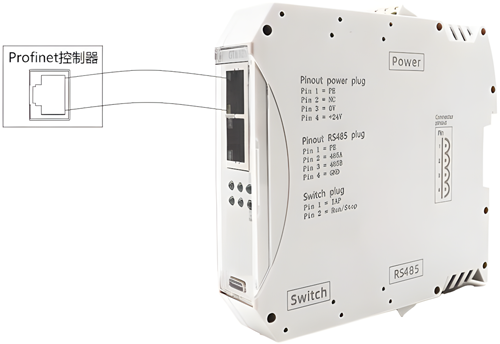

GCAN-GT-8311 Profinet网关与Profinet控制器连接

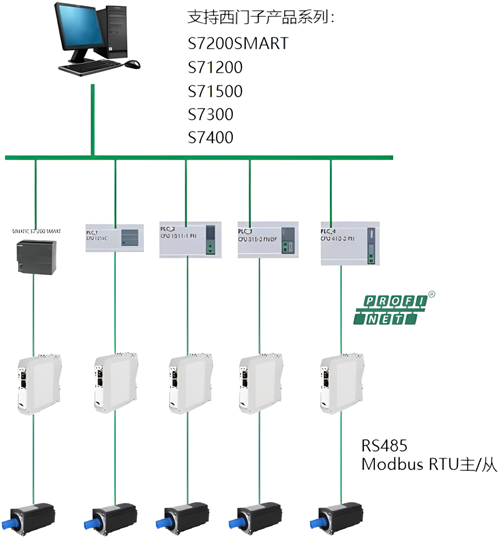

GCAN-GT-8311 Profinet网关与多种Profinet控制器接入总线

2、串口连接

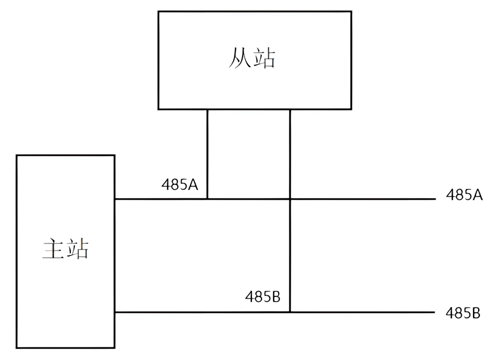

GCAN-GT-8311使用标准串口电平，因此该模块可以直接与带有RS485接口的设备进行连接。RS485总线的连接如图所示：

GCAN-GT-8311与其他RS485节点设备连接

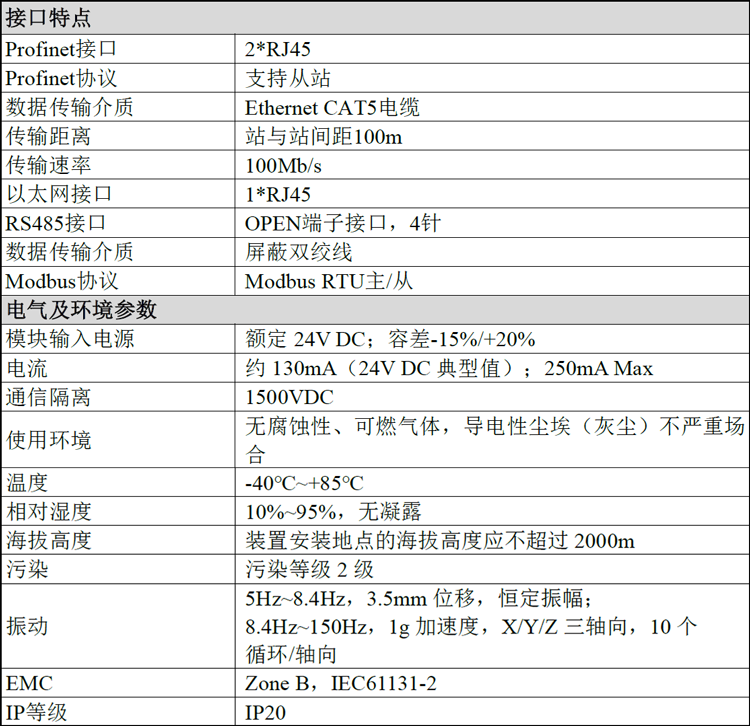

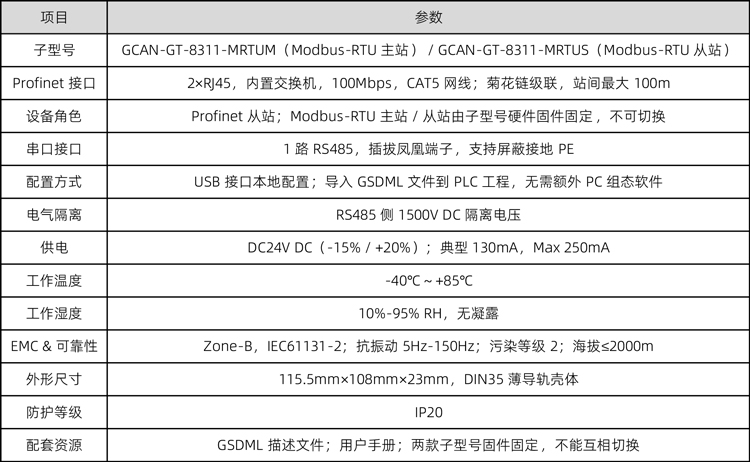

八、技术规格

GCAN-8311组合式Profinet从站网关转换器的主要设备参数包括：

●  2个Profinet总线接口（RJ45），支持从站级联；
●  Profinet总线传输速率：100Mbps；
●  Profinet总线传输距离（站与站间距）：100m（CAT5线缆）；
●  1路485总线接口；
●  电源采用24V DC（-15%/+20%）；
●  电气隔离为1500 VDC；
●  工作温度范围：-40℃~+85℃；
●  相对湿度：10%~95%，无凝露；
●  EMC：Zone B，IEC61131-2；
●  IP等级：IP20
