设备核心特点：



✅两路 CAN 通道 1500V DC 电气隔离，DB9 标准接口，TF‑Card 脱机离线存储，无需电脑同时记录两路 CAN 总线报文

✅内部拨码硬件配置波特率；Type‑C 接口用于软件配置、校时、ID 过滤；报文带 0.1ms 高精度时间戳并标记通道号

✅支持 DAT/TXT/ASC/CAN 四种存储格式；最大 128G exFAT TF 卡，存满自动循环覆盖

✅DC9‑30V 宽压供电；每通道内置 120Ω 终端电阻（壳内拨码控制）；SYS/DAT/CAN1/CAN2 多路状态指示灯，支持壁挂固定






注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

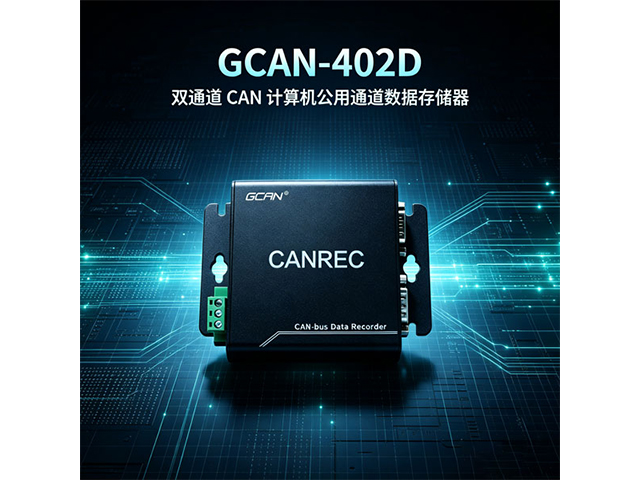

GCAN‑402D为DB9接口壁挂式双通道CAN总线离线数据存储器，可同时接入两路CAN‑BUS总线，依靠TF存储卡实现两路报文脱机实时记录，无需上位机常驻。

‑40℃~+85℃宽温工作，CAN接口1500V DC隔离；支持CAN2.0A/B；支持设备内部拨码设置波特率，也可通过Type‑C连接电脑，使用CANREC‑config软件完成两路CAN波特率、系统时间、ID过滤、存储格式配置；设备自带硬件RTC时钟，按日期自动建立文件夹保存数据，报文记录中标记CAN通道编号；外壳带壁挂孔位，适合机柜壁挂安装，取出TF卡后使用配套软件解析回放报文，适合整车多路CAN路试、车载设备、故障溯源双通道CAN数据采集场景。





✅隔离防护：CAN接口1500V DC隔离；ESD±4KV接触/±8KV空气放电，抗脉冲群±2KV，浪涌±4KV，抵御工业现场电磁干扰。
✅双通道同步脱机记录：配置完成后拔掉Type‑C，仅接DC9‑30V电源即可独立同时记录两路CAN报文，不需要连接电脑，报文自带通道标识区分CAN1/CAN2。
✅双模式参数配置：设备内部拨码开关快速设置两路CAN常用波特率；Type‑C接电脑使用CANREC‑config软件，支持校时、ID过滤、存储格式、单文件时长配置，两路CAN波特率可独立设置。
✅高精度时间戳：每条CAN报文携带0.1ms精度时间戳，数据内自带通道编号，便于多路总线故障时序回溯分析。
✅存储能力：支持最大128G exFAT格式TF卡；DAT/TXT/ASC/CAN四种存储格式；存满自动循环覆盖旧数据；按日期自动分文件夹存储。
✅硬件终端电阻：CAN1、CAN2通道分别内置120Ω终端电阻，需要拆开外壳操作内部拨码开关独立控制开启/关闭。

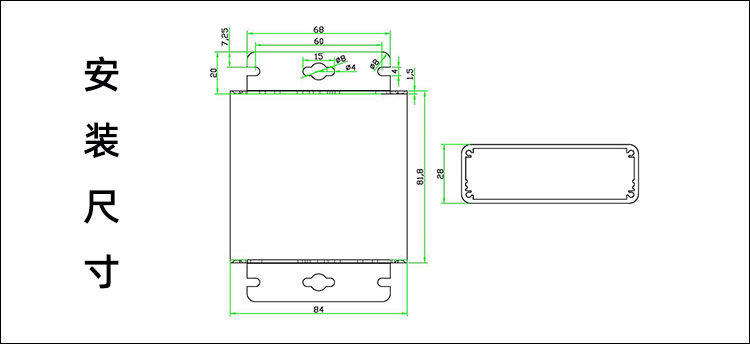

✅接口与安装：两路CAN采用标准DB9接口；壳体预留壁挂安装孔，支持壁挂固定；DC9‑30V直流供电；SYS、DAT、CAN1、CAN2多路状态指示灯，直观查看系统、TF卡、两路CAN报文记录状态。
✅宽温工业设计：‑40℃~+85℃工作温度，适合车载、轨道交通、工业现场无人值守双通道记录。








✅汽车、轨道交通：整车多路CAN路试，双通道报文无人值守采集、故障前后报文留存回溯
✅工业自动化、车载设备：两路CAN总线同时离线长期记录，故障数据分析
✅机柜壁挂安装，不方便部署电脑的现场，双通道CAN总线离线采集记录

注：本型号仅做报文存储记录，不支持CAN中继转发；TF卡必须为exFAT格式，最大支持128G；终端电阻需要拆开外壳操作内部拨码。



温馨提示：场景不在列表，可联系技术评估适配 + 报价



✅Type‑C连接电脑，使用CANREC‑config软件分别设置CAN1、CAN2波特率、工作模式（正常/监听）
✅RTC系统时间校对，设置设备标识；配置CAN‑ID过滤规则，只记录指定ID报文
✅选择DAT/TXT/ASC/CAN存储格式，设置单文件记录时长；参数写入设备断电保存
✅TF卡取出后，配套解析工具实现文件合并、格式转换、报文回放，报文可区分CAN1、CAN2通道来源
✅SYS、DAT、CAN1、CAN2指示灯反馈系统状态、TF卡状态、两路CAN报文记录状态，快速排查故障

备注：Type‑C仅用于配置校时；实际记录工作阶段拔掉Type‑C，仅供电即可运行；无CAN中继转发功能。



Q：GCAN‑402D记录的时候需要一直插Type‑C线吗？
A：不需要。Type‑C仅用于配置参数、校对时钟；配置完成拔掉Type‑C，只接DC9‑30V电源就可以脱机双通道记录。

Q：TF卡有什么要求？最大支持多大？
A：最大支持128G TF卡，文件系统必须格式化为exFAT；存满会自动循环覆盖早期数据，可定制支持512G。

Q：支持CAN中继转发报文吗？
A：不支持，设备功能只做双通道CAN报文记录存储，没有中继网桥转发能力。

Q：终端电阻怎么开启？
A：终端电阻拨码在设备壳体内部，需要拆开外壳，分别操作对应CAN通道拨码开关开启120Ω终端电阻。

Q：GCAN‑402D和GCAN‑402区别是什么？
A：GCAN‑402D为DB9接口、支持壁挂安装，隔离等级1500V；GCAN‑402是凤凰端子外壳，隔离2500V。可索取选型对比表&报价。
