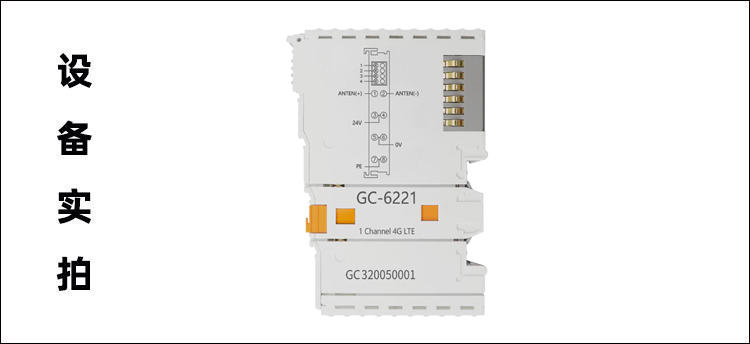

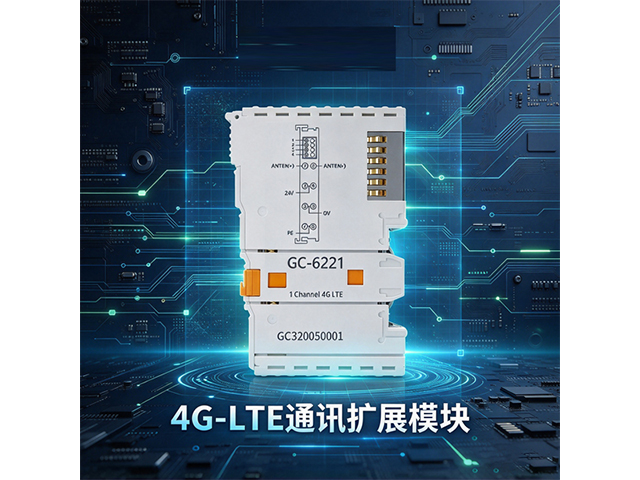

GC‑6221 4G‑LTE 通讯扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；仅适配GCAN‑PLC‑3/4/5系列PLC主控；链路末端必须装配GC‑0001终端模块
✅本机IO资源：1路4G‑LTE无线通讯；支持TCP Client、UDP通讯协议；500Vrms电气隔离；4颗状态指示灯（供电、数据传输、网络状态、4G信号）；弹簧按压插拔式接线端子，外接4G天线
✅电气隔离：GC‑Bus背板与4G信号侧500Vrms电气隔离；模块无独立背板供电，由GC‑Bus背板从PLC主控取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；多状态运行指示灯直观查看网络与数据状态；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；通讯参数全部通过PLC程序功能块配置；EN系列EMC抗干扰，PLC设备4G无线数据上云、远程收发数据
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

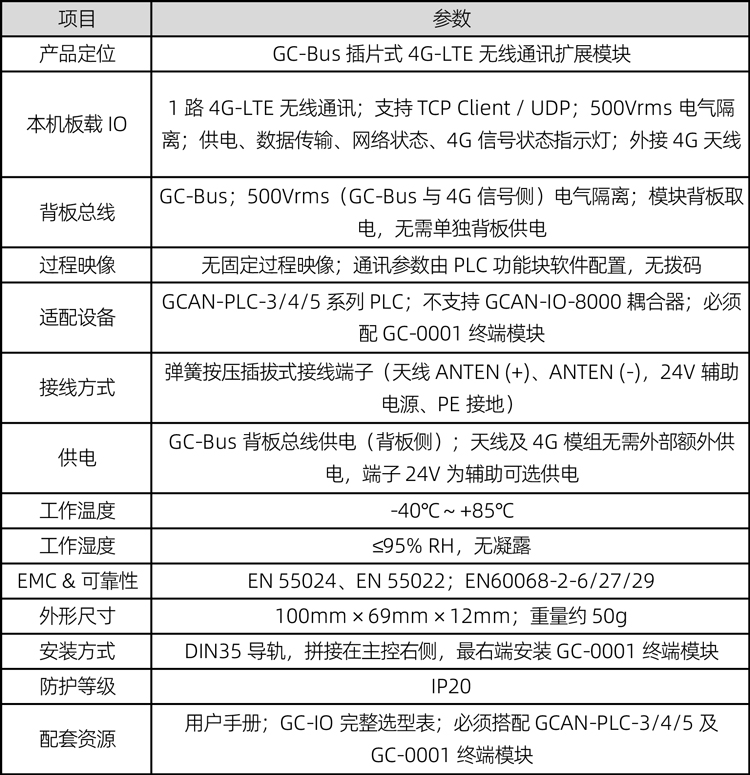

GC‑6221为GC‑Bus背板插片式4G‑LTE无线通讯扩展模块。模块集成1路4G‑LTE无线通讯通道，支持TCP Client、UDP通讯模式；500Vrms信号隔离，服务器IP、端口、通讯参数全部由PLC程序调用功能块配置；实现PLC与远端服务器之间双向无线数据收发；模块本身无独立背板电源，由GC‑Bus背板总线从GCAN‑PLC‑3/4/5系列PLC主控获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配内部资源，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；500Vrms GC‑Bus与4G信号侧隔离。不支持GCAN‑IO‑8000耦合器。模块拼接在PLC主控右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子，外接4G天线；4颗指示灯分别指示供电、数据传输、网络状态、4G信号状态。适合自动化设备、控制柜；PLC无线远程数据上传、设备联网、4G远传采集场景。
✅本机4G通讯能力：1路4G‑LTE无线通讯；支持TCP Client、UDP协议；500Vrms电气隔离；供电、数据传输、网络状态、4G信号4路LED状态指示灯；弹簧按压免螺丝插拔接线端子，可外接4G天线，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态，无拨码开关；通讯参数由PLC程序功能块配置；可与GC全系列IO模块混插；模块背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；不支持GCAN‑IO‑8000耦合器；直接复用主控GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus4G信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块GC‑Bus背板取电，无需外接独立背板电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；多组状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅PLC4G无线联网，TCP Client/UDP远程双向数据收发；现场设备数据上云，远程监控采集
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5系统扩展4G无线通讯能力

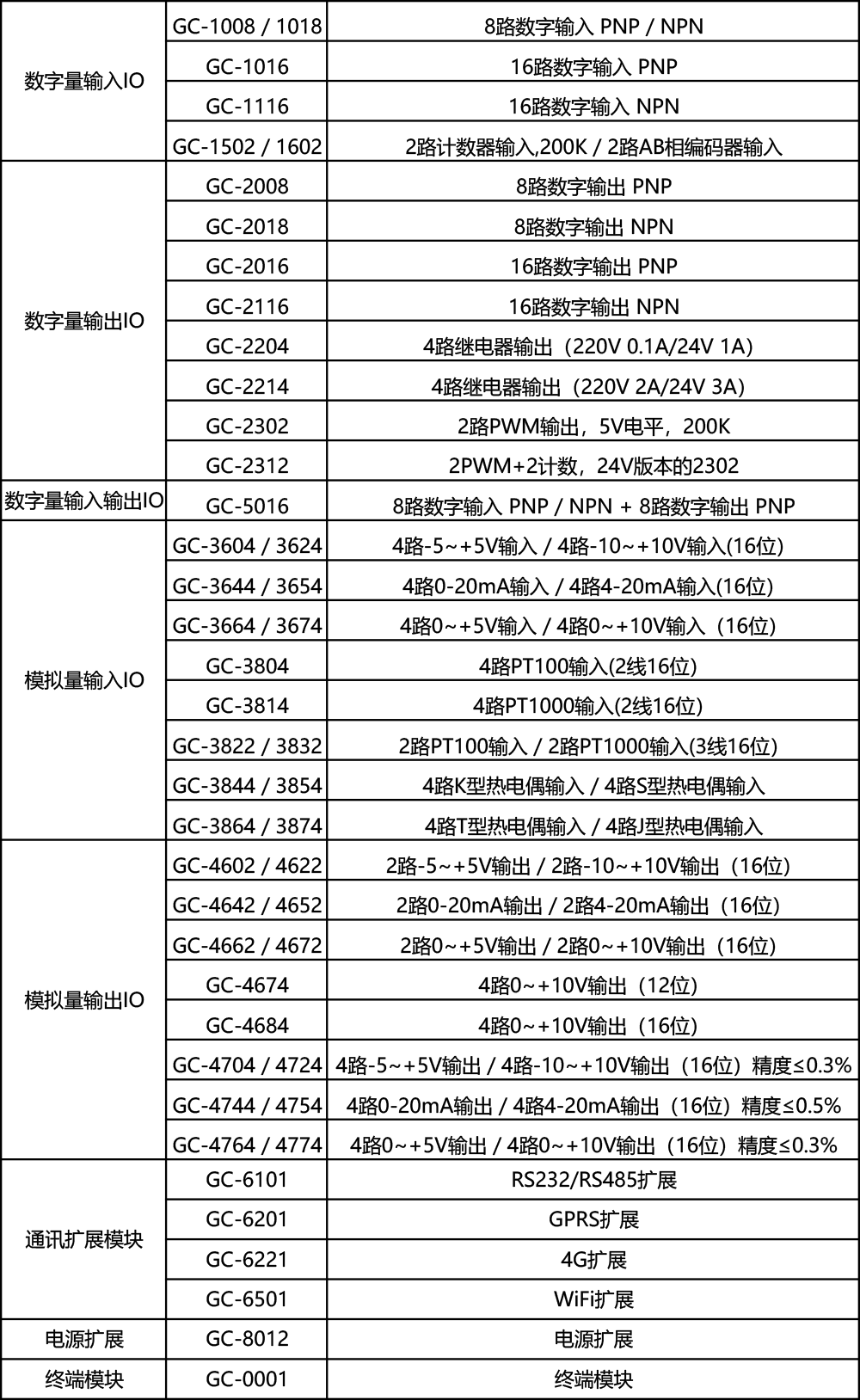

✅可与GC系列数字量、模拟量输入输出、温度模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作；仅支持GCAN‑PLC‑3/4/5系列PLC，不支持GCAN‑IO‑8000总线耦合器；模块背板侧依靠GC‑Bus取电；通讯参数全部PLC软件功能块配置；指示灯分别指示供电、数据传输、网络状态、4G信号。
场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价
✅将GC‑6221沿插槽卡扣拼接在PLC主控的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成4G天线接线；主控上电，GC‑Bus背板为GC‑6221提供背板工作电源。
✅模块插入GC‑Bus总线后自动识别；服务器IP、端口、TCP/UDP模式等全部通过PLC程序调用4G通讯功能块配置，无需硬件拨码。
✅搭配GCAN‑PLC‑3/4/5系列PLC：ST语言调用4G通讯功能块，完成TCP Client、UDP模式配置，实现4G网络下和远端服务器双向数据收发。
✅搭配GCAN‑IO‑8000 CANopen耦合器：❌不支持GCAN‑IO‑8000，本模块只能配合GCAN‑PLC‑3/4/5系列PLC主控使用。
✅模块指示灯：供电灯常亮=模块供电正常；数据传输灯闪烁=正在收发数据；网络状态灯闪烁=网络正常；4G指示灯闪烁=4G模组正常；系统级故障通过主控的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，仅适配GCAN‑PLC‑3/4/5主控，不支持IO‑8000；背板工作电源来自GC‑Bus；支持TCP Client、UDP；通讯参数全部软件功能块配置，无硬件拨码。
Q：GC‑6221可以单独上电直接做4G DTU透传模块吗？
A：不可以，GC‑6221属于GC‑Bus背板扩展通讯模块，不能独立工作；仅能配合GCAN‑PLC‑3/4/5系列PLC主控，不支持GCAN‑IO‑8000耦合器，由GC‑Bus背板提供模块工作电源。
Q：需要拨码设置服务器IP、端口吗？
A：不需要，无拨码开关；服务器IP、端口、TCP/UDP模式全部由PLC程序内部调用功能块软件配置。
Q：GC‑6221可以用在GCAN‑IO‑8000耦合器下面吗？
A：不可以，GC‑6221仅支持GCAN‑PLC‑3/4/5 PLC主控，不兼容GCAN‑IO‑8000总线耦合器。
Q：各个指示灯代表什么含义？
A：供电灯常亮：模块供电正常；数据传输灯闪烁：正在收发数据；网络状态灯闪烁：网络连接正常；4G指示灯闪烁：4G模组工作正常。
Q：模块需要单独接24V给模块本身工作吗？
A：模块本身工作电源由GC‑Bus背板提供；端子24V为可选辅助供电，不是模块工作必须电源；4G天线需要外接。
Q：不安装GC‑0001终端模块会发生什么？
A：主控IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量输入、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
