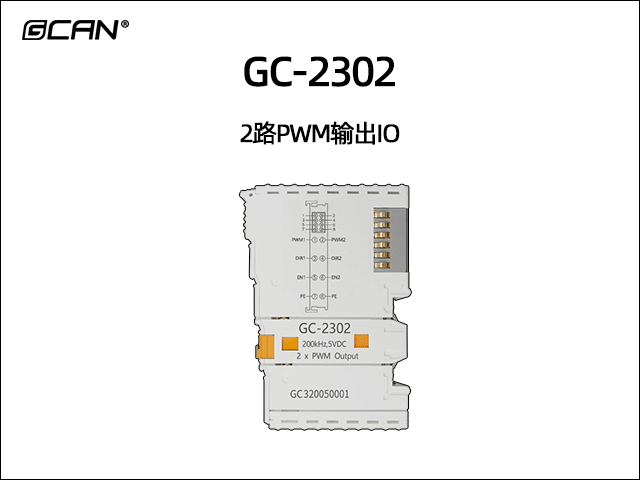

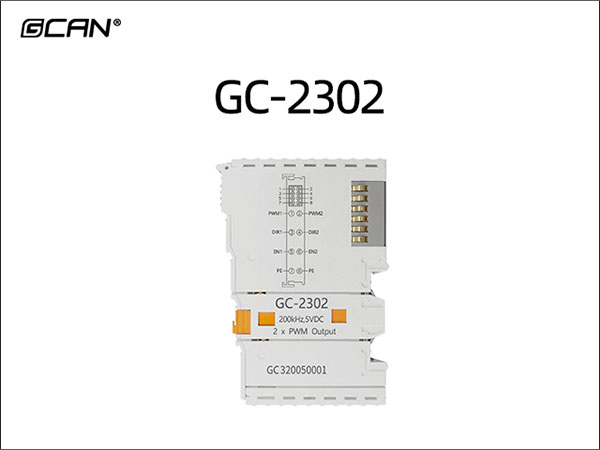

GC‑2302 2 通道 PWM 高速脉冲输出扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块
✅本机IO资源：2路5VDC脉冲输出，最大200kHz；每通道包含PWM脉冲、DIR方向、EN使能信号；32位脉冲寄存器；频率精度1Hz，占空比精度1%；多状态运行指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧500Vrms电气隔离；模块无独立背板供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；通道状态直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；支持位置模式、速度模式、纯脉冲输出三种工作模式；EN系列EMC抗干扰，用于步进/伺服驱动器脉冲指令输出
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价
速度模式、纯脉冲输出三种工作模式，可给步进、伺服驱动器下发脉冲运动指令；模块本身无独立背板电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；32位脉冲输出寄存器；500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；多路状态LED灯反馈初始化、脉冲输出、使能状态。适合自动化设备步进电机、脉冲型伺服电机控制；点位运动、调速脉冲输出场景。
✅本机脉冲输出能力：2路5VDC高速脉冲输出，最大输出频率200kHz；每通道独立PWM脉冲、DIR方向、EN使能信号；32位脉冲输出寄存器；频率精度1Hz，占空比精度1%；支持位置、速度、纯脉冲输出三种模式；多组状态LED指示灯反馈初始化、脉冲输出、使能状态；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；支持三种运动工作模式；可与GC全系列IO模块混插；模块背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块GC‑Bus背板取电，无需外接独立背板电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；多路状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅步进电机、脉冲式伺服驱动器脉冲指令输出；点位定位运动、调速脉冲输出控制
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展脉冲运动输出通道

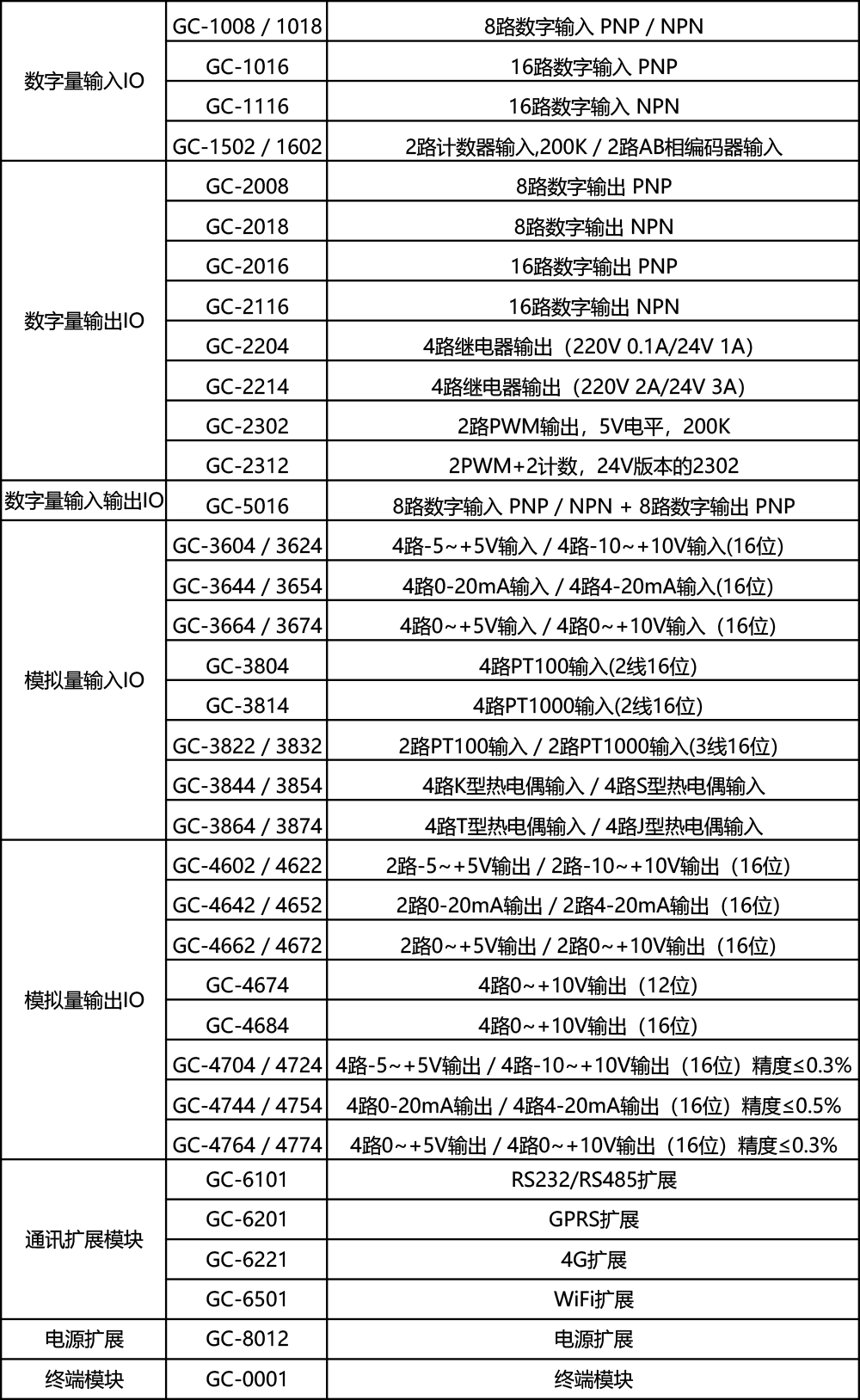

✅可与GC系列模拟量、热电偶、热电阻、输入模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块背板侧依靠GC‑Bus取电；输出为5V脉冲电平；支持位置/速度/纯脉冲三种工作模式；最大输出200kHz脉冲。
场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价
✅将GC‑2302沿插槽卡扣拼接在PLC主控或者GCAN‑IO‑8000耦合器的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成PWM脉冲、DIR方向、EN使能信号接线；主控/耦合器上电，GC‑Bus背板为GC‑2302提供背板工作电源。
✅模块插入GC‑Bus总线后自动识别、自动组态、自动分配IO地址，无需拨码或者软件设置模块地址。
✅搭配GCAN‑PLC‑3/4/5系列PLC：调用EXT_MOTOR_PWM_INIT初始化功能块，可选择位置模式、速度模式、纯脉冲输出模式；配置脉冲一圈脉冲数、加减速等参数；调用使能功能块后，赋值位置、速度、占空比、频率参数输出脉冲，ST可直接定义对应过程映像变量。
✅搭配GCAN‑IO‑8000 CANopen耦合器：通过CANopen对象字典0x3000初始化通道，0x3001控制使能；PDO下发速度、位置、频率、占空比参数，输出脉冲指令，实现步进/伺服运动控制。
✅模块LED指示灯反馈模块供电、通道初始化状态、脉冲输出闪烁状态、电机使能状态；系统级故障通过主控/耦合器的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，依赖GC‑Bus主控/耦合器与GC‑0001终端模块；背板工作电源来自GC‑Bus；脉冲输出电平5V；支持三种工作模式；地址完全自动分配，无需手动配置。
Q：GC‑2302可以单独上电输出脉冲驱动步进电机吗？
A：不可以，GC‑2302属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板提供模块工作电源。
Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。
Q：脉冲最大输出频率是多少？输出电平？
A：最大输出200kHz，脉冲输出电平为5VDC。
Q：支持哪几种工作模式？
A：支持位置模式、速度模式、纯脉冲输出模式，通过初始化功能块选择。
Q：模块需要单独接24V给模块本身工作吗？
A：模块本身工作电源由GC‑Bus背板提供；脉冲信号输出电平为5V，驱动器侧做好电平匹配。
Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
