设备核心特点：

✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块
✅本机IO资源：4路2线制PT100热电阻输入；测温范围‑200~+500℃；分辨率0.1℃/数位；25℃误差±2℃；转换时间约250ms；测量电流＜0.5mA；每通道RUN运行、ERR故障指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧500Vrms电气隔离；模块无独立背板供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；通道运行/故障直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；过程映像每通道占用2字节输入；EN系列EMC抗干扰，工业PT100热电阻温度采集kbit/s，拨码+报文双方式配置；EN系列EMC抗干扰；用于远距离、强干扰现场CAN总线光纤组网


注：采购数量不同价格不同，点击按钮获取选型 & 最新报价

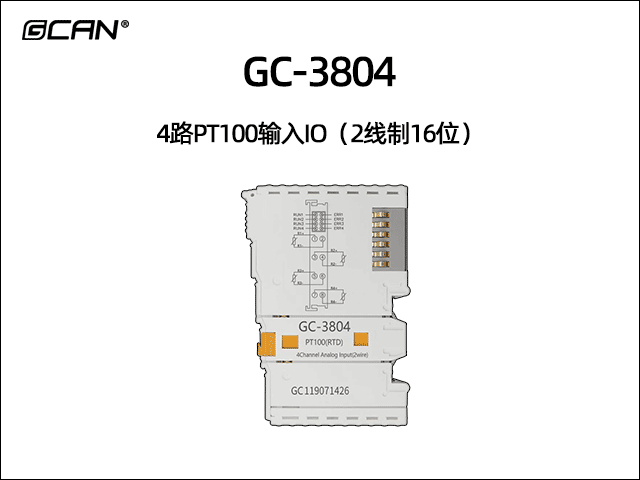

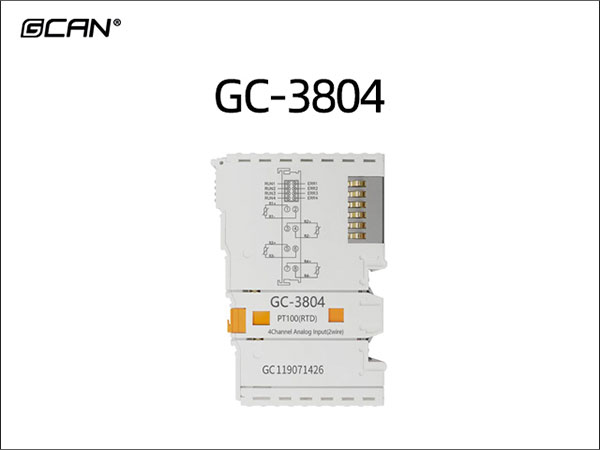

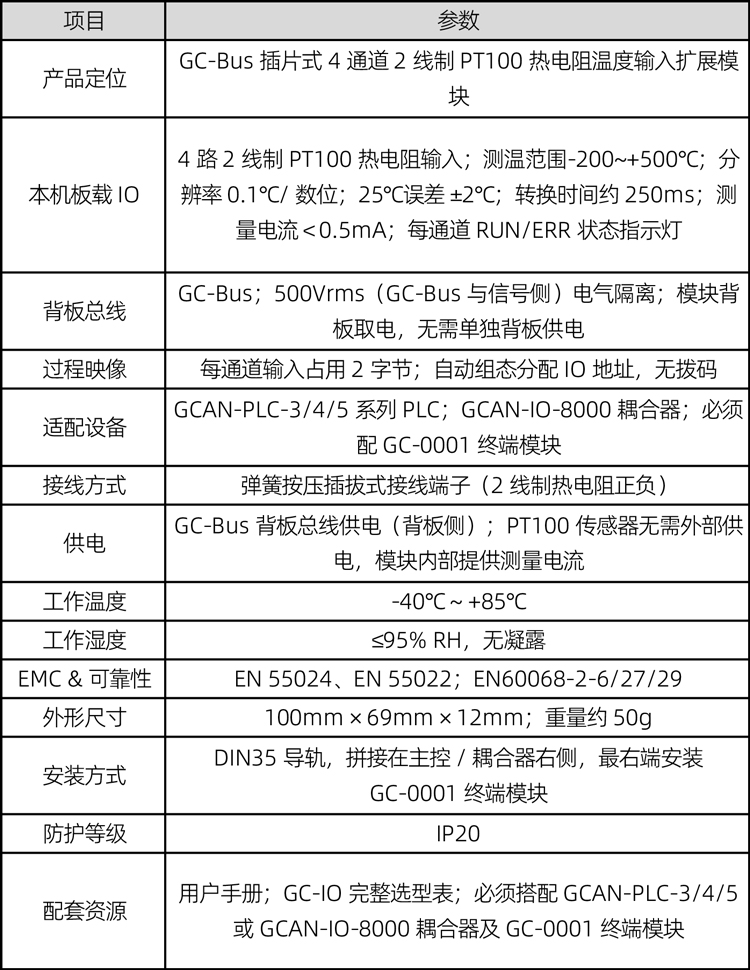

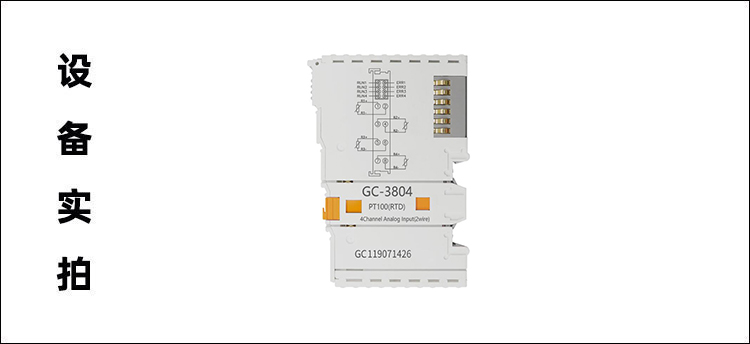

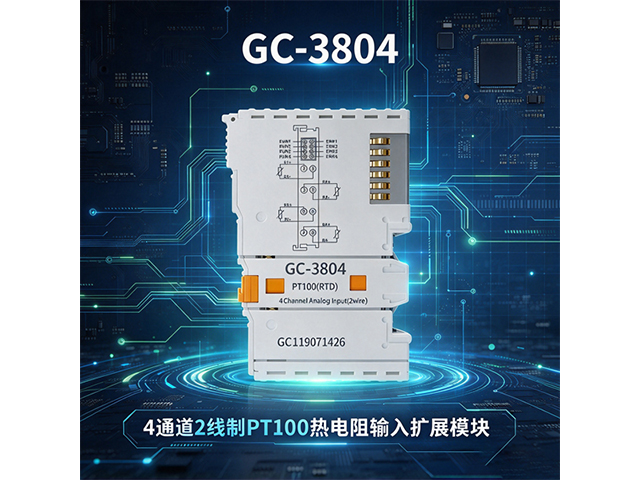

GC‑3804为GC‑Bus背板插片式热电阻温度输入扩展模块。模块提供4路2线制PT100热电阻测温通道；测温范围‑200~+500℃，分辨率0.1℃/数位，25℃条件测量误差±2℃，转换时间约250ms，测量电流小于0.5mA，适配2线制PT100热电阻传感器；模块本身无独立背板电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。

通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；每一路通道过程映像占用2字节输入；500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；RUN绿灯常亮代表传感器接线正常，ERR红灯常亮代表未接传感器或者温度超量程。适合自动化设备、分布式控制柜；工业设备、环境2线制PT100热电阻温度采集场景。

✅本机热电阻测温能力：4路2线制PT100热电阻输入；测温范围‑200~+500℃；分辨率0.1℃/数位；25℃测量误差±2℃；转换时间约250ms；测量电流＜0.5mA；每通道独立RUN运行、ERR故障LED指示灯；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；每通道占用2字节输入；可与GC全系列IO模块混插；模块背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块GC‑Bus背板取电，无需外接独立背板电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；RUN/ERR状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。




✅分布式IO系统2线制PT100热电阻温度采集；设备腔体、管路、环境温度检测
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展PT100测温点位

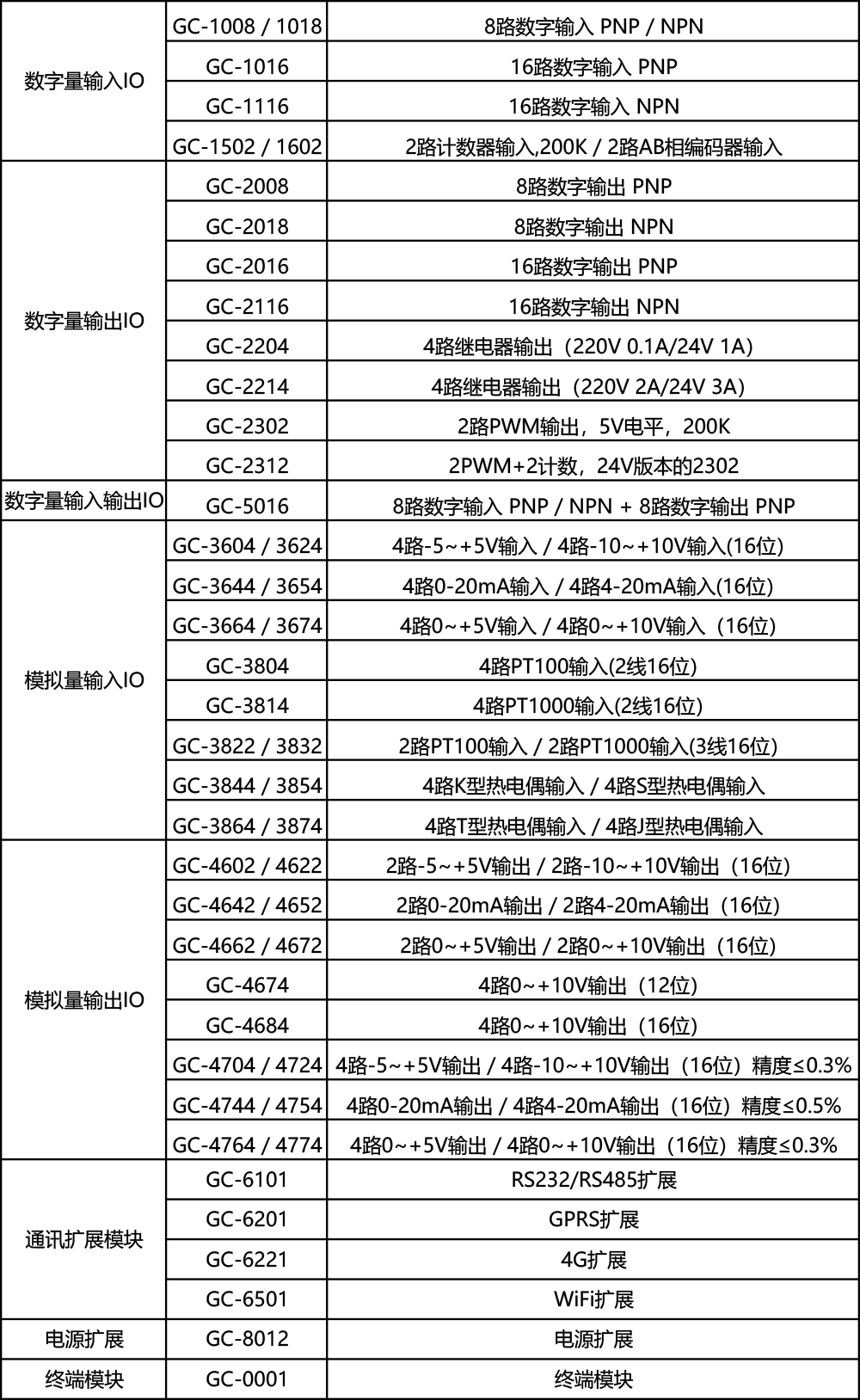

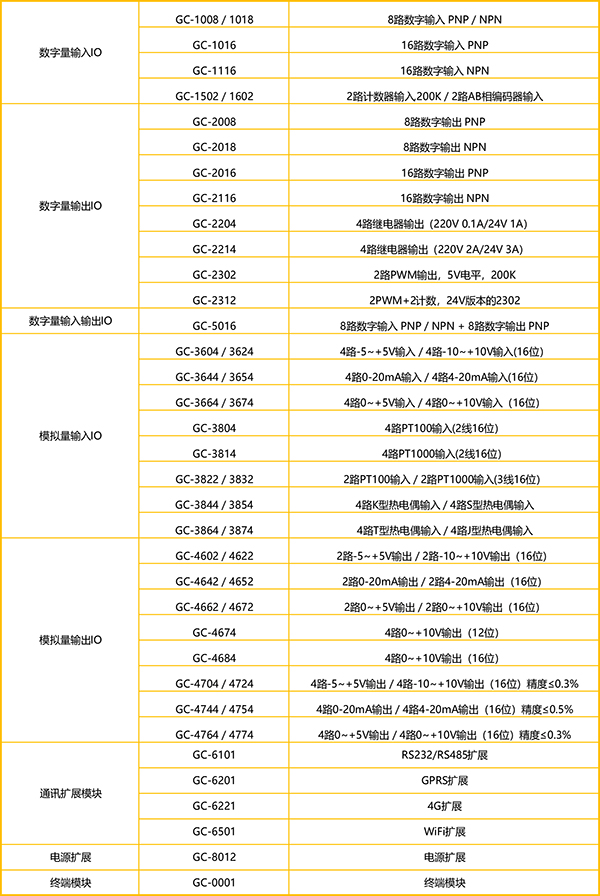

✅可与GC系列数字量、模拟量输入输出、热电偶模块自由混插组合IO系统

注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块背板侧依靠GC‑Bus取电；仅支持2线制PT100；温度原始数据对应‑32768~+32767；RUN绿灯正常，ERR红灯代表未接传感器或超量程。

场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价

✅将GCAN‑238固定至DIN导轨或者壁挂安装；接入DC9‑36V供电；接好CAN总线；连接光纤链路；根据总线拓扑拨码选择是否启用本机120Ω终端电阻；设备上电启动。
✅波特率配置：常用波特率使用硬件拨码开关配置；非常规波特率，发送配置CAN报文完成参数设置，无需电脑工具软件。
✅环网工作模式：多台GCAN‑238光纤接口首尾相连组建冗余光纤环网；环网中任意一台设备或者一段光纤故障，网络自动切换，其余节点保持CAN通信不中断。
✅普通点对点/链式模式：两台或多台设备做普通CAN光纤中继，实现CAN总线长距离延伸；所有上层CAN协议透明转发，无需协议修改。
✅模块指示灯：PWR常亮=供电正常；SYS慢闪=初始化正常；FIB闪烁=光纤有数据；CAN绿灯闪烁=CAN收发报文、CAN红灯=CAN总线报错；FR1/FR2绿灯闪烁=光纤接收光信号正常；FR红灯常亮=无光输入/光纤链路故障；排查供电、光纤接头、CAN接线、终端电阻、波特率匹配。

备注：独立CAN光纤转换器，不接入GC‑Bus背板系统；支持冗余光纤环网；CAN波特率拨码+报文双配置；所有CAN2.0上层协议完全透明转发。

Q：GC‑3804可以单独上电直接采集PT100温度吗？
A：不可以，GC‑3804属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板提供模块工作电源。

Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。

Q：支持3线制PT100传感器吗？
A：GC‑3804仅支持**2线制PT100**；3线制PT100选型请选用GC‑3822模块。

Q：测温范围、分辨率是多少？
A：测温范围‑200~+500℃，分辨率0.1℃每数位；25℃条件测量误差±2℃。

Q：RUN、ERR指示灯分别代表什么？
A：RUN绿灯常亮：PT100接线正常；ERR红灯常亮：未接传感器、断线或者温度超出测量量程。

Q：模块需要单独接24V给模块本身工作吗？
A：模块本身工作电源由GC‑Bus背板提供；PT100热电阻无需外部供电，模块内部输出测量电流。

Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。

Q：可以和模拟量输出、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。
