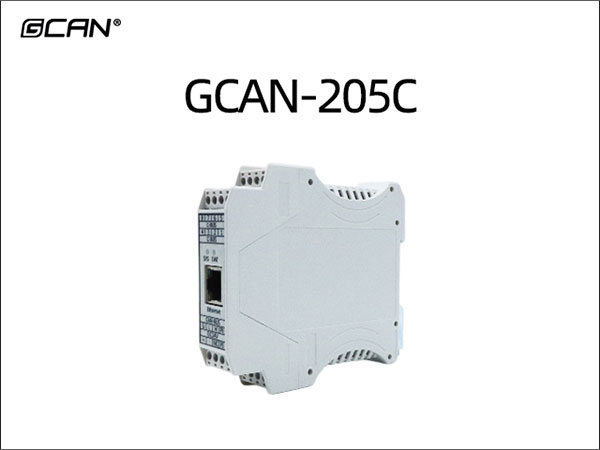

GCAN‑205C Modbus‑TCP转CAN网关
-
设备核心特点：
✅实现Modbus‑TCP以太网与CAN总线双向协议转换，Modbus‑TCP从站模式，自定义寄存器与CAN帧映射关系
✅最多支持32组收发映射表；支持寄存器写触发、定时循环发送两种CAN帧输出模式
✅CAN侧1500V DC电气隔离；RJ45网口10/100M自适应，支持静态/DHCP动态IP获取；CAN波特率5K‑1Mbps软件配置
✅DC9‑24V宽压供电；薄型DIN35导轨壳体；SYS/DAT状态指示灯快速排查以太网、CAN总线通讯故障
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价
GCAN‑205C为薄型DIN导轨全国产Modbus‑TCP转CAN协议网关，设备作为Modbus‑TCP从站，完成以太网Modbus‑TCP寄存器与CAN2.0A/B报文之间的数据相互转换。
‑40℃~+85℃宽温工业工作，CAN接口具备1500V DC电气隔离；使用Gan205 EtherCanConfigv3配置软件配置IP、CAN‑ID、帧格式、Modbus寄存器地址映射；支持最多32组收发映射关系，CAN报文支持写触发发送、定时循环发送模式；参数保存至板载FLASH，配置完成脱机独立运行。适合以太网PLC、上位机通过Modbus‑TCP协议对接CAN总线设备。
✅Modbus‑TCP↔CAN协议转换：网关工作为Modbus‑TCP从站，主站通过03H/04H/06H/16H功能码读写寄存器，自动完成寄存器与CAN报文互相转换。
✅灵活报文映射配置：最多32组接收、发送映射表；接收CAN数据存入Modbus输入寄存器；写Modbus寄存器可触发CAN发送，也可设置定时器循环自动发送CAN帧。
✅电气隔离防护：CAN接口1500V DC隔离；ESD±4KV接触/±8KV空气放电，抗脉冲群±2KV，CAN浪涌±4KV，抵御工业现场电磁干扰。
✅以太网与CAN参数可配：RJ45 10/100M自适应，支持静态IP、DHCP动态获取IP；CAN波特率5K‑1Mbps；帧支持标准帧/扩展帧，数据帧/远程帧。
✅硬件说明：设无内置120Ω终端电阻，CAN总线两端需要外接120Ω终端电阻；配置通过以太网网线连接电脑，可拨码恢复出厂设置。
✅安装与供电：DC9‑24V直流供电；薄型DIN35导轨卡扣安装；SYS系统指示灯、DAT数据指示灯直观反馈设备运行、总线数据收发状态；内置硬件看门狗。
✅宽温工业设计：‑40℃~+85℃工作温度；最大转换流量8000fps，IP20防护。
✅工业自动化：以太网PLC、Modbus‑TCP上位机对接CAN总线设备，实现跨网络数据交互
✅电力、楼宇自控，实现Modbus‑TCP以太网设备与CAN总线设备互通
✅设备改造项目，原有以太网控制系统接入CAN总线网络；国产替代项目
注：本型号Modbus角色仅为TCP从站；不支持CAN‑FD；无内置CAN终端电阻；Modbus‑TCP固定使用502端口。温馨提示：场景不在列表，可联系技术评估适配 + 报价
✅网线直连电脑，使用Gan205 EtherCanConfigv3软件读写设备参数，支持拨码开关恢复出厂默认IP。
✅设置以太网IP、子网掩码、网关，开启/关闭DHCP；设置CAN波特率；配置CAN‑ID、帧格式、远程帧属性。
✅配置接收映射：指定CAN报文，收到后将数据存入对应Modbus输入寄存器，供Modbus‑TCP主站读取。
✅配置发送映射：两种模式，写寄存器触发发送CAN帧，或设置时间间隔循环自动向外发送CAN报文；最多支持32组映射。
✅参数写入FLASH断电保存；下载配置完成设备重新上电，脱机独立完成Modbus‑TCP与CAN协议转换。
✅SYS、DAT指示灯反馈设备初始化、总线数据收发状态，快速定位以太网、CAN总线现场故障。
备注：设备固定为Modbus‑TCP从站，不能作为Modbus‑TCP主站；Modbus‑TCP通讯固定502端口，不可修改。
Q：GCAN‑205C是Modbus‑TCP主站还是从站？
A：只能做Modbus‑TCP从站，需要外部Modbus‑TCP主站（PLC/上位机）对其进行寄存器读写，端口固定502。
Q：CAN口自带终端电阻吗？
A：设备没有内置120Ω终端电阻，CAN总线物理两端需要外接120Ω终端电阻。
Q：忘记设备IP地址怎么办？
A：拆开外壳拨动内部拨码开关，上电执行恢复出厂，默认IP：192.168.1.10。
Q：CAN报文发送有哪两种模式？
A：Trace触发模式：Modbus‑TCP主站改写寄存器才触发发送CAN帧；Timer定时模式，按照设定毫秒间隔循环自动发送CAN帧。
Q：GCAN‑205C和GCAN‑205区别是什么？

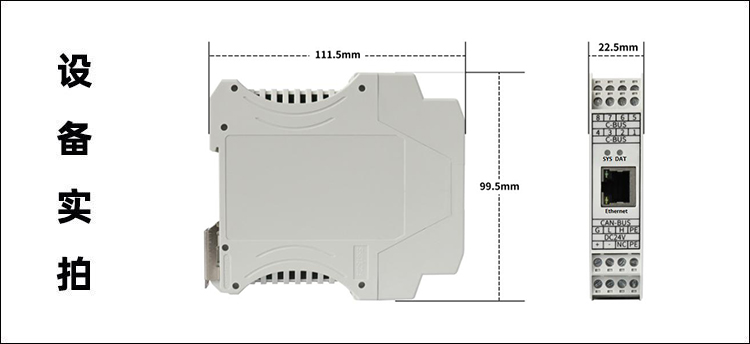

A：二者功能逻辑完全一致；GCAN‑205C为薄型DIN35国产壳体，厚度22.5mm；GCAN‑205为标准厚度导轨外壳。可索取选型对比表&报价。
