可编程智能网关GT-419

  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
  • 可编程智能网关GT-419
品牌:
GCAN
型号:
GCAN-419
应用:
工业以太网与CAN总线数据相互转换 工业以太网设备与CAN网络设备互联 电力通讯网络 工业控制设备 高速、大数据量通讯 分布式采集系统采集数字量 工业现场采集开关量 输出数字量信号
点击购买


  •

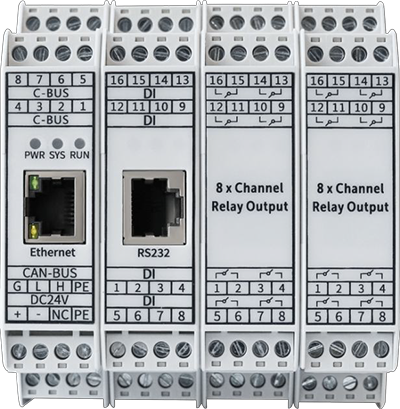

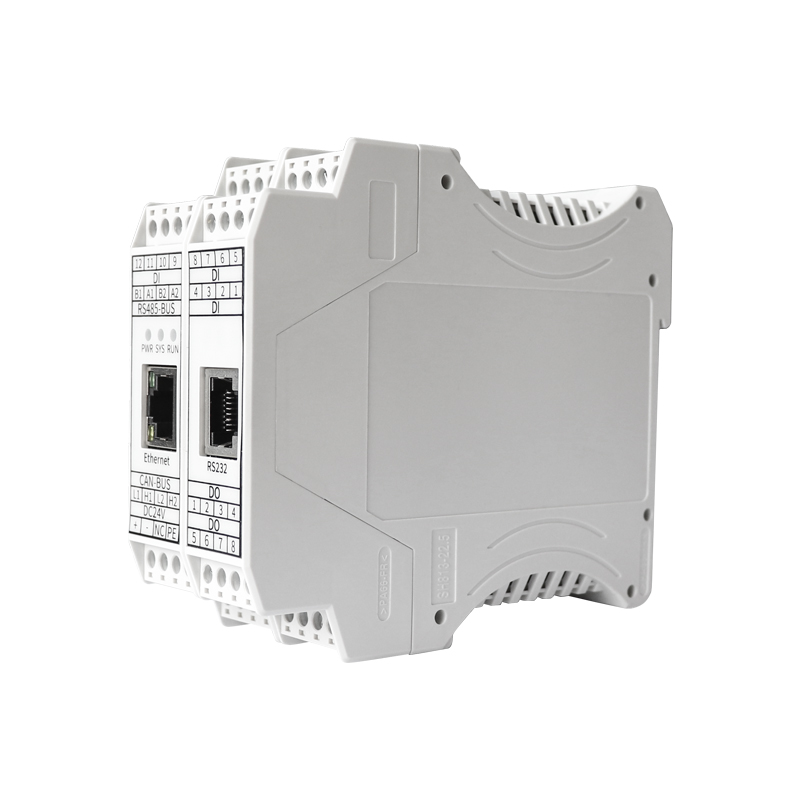

      沈阳广成科技GCAN-GT-419是一种可编程的总线网关/转换器。该设备集成了3路CAN总线接口、1路以太网总线接口、2路RS485总线接口、1路RS232总线接口,在实际使用前,用户需要通过OpenPCS软件对该设备编写应用程序,以此来实现不同总线接口之间数据的互相转换。









              GCAN-GT-419模块支持多种标准通信协议,如 CANopen、SAE J1939、ModbusTCP、Modbus RTU 等,用户在实际使用时可直接选择对应协议的功能块加载即可使用,功能块的加入使得用户编程工作变得简单,用户只需了解基本的 PLC 编程指令和对应总线对应协议的特点和参数即可开发出类似于: Modbus TCP从站转CANopen主站、RS485转CANopen主/从站等设备。

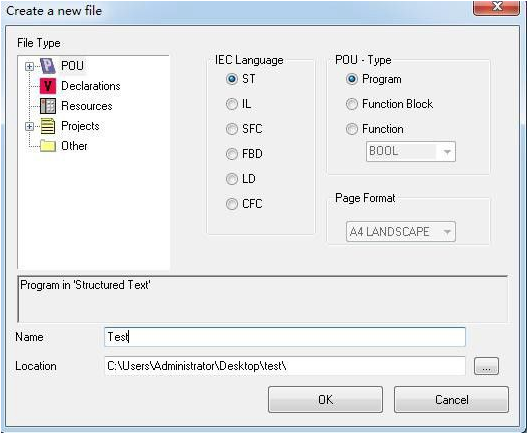

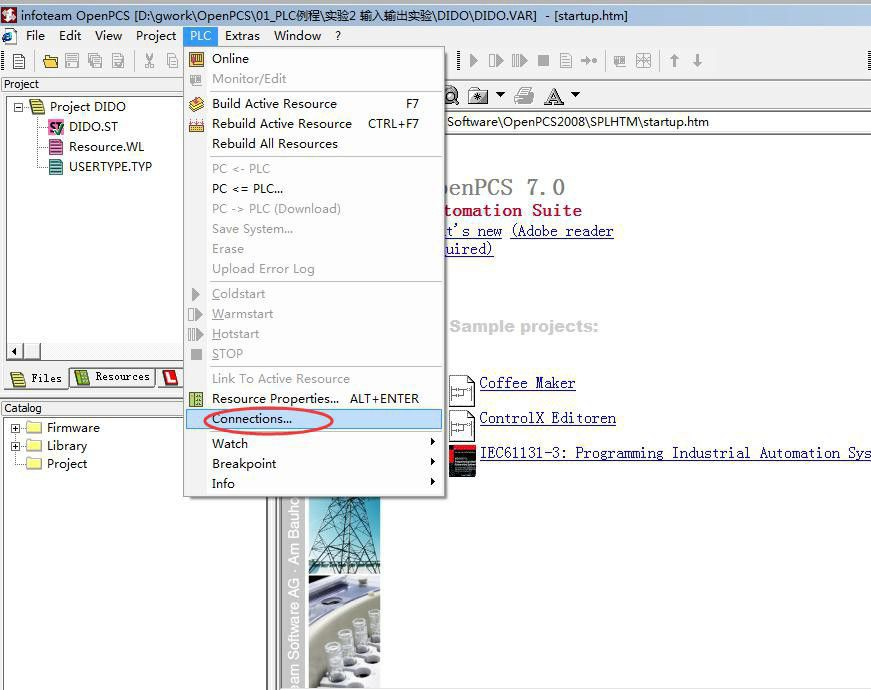

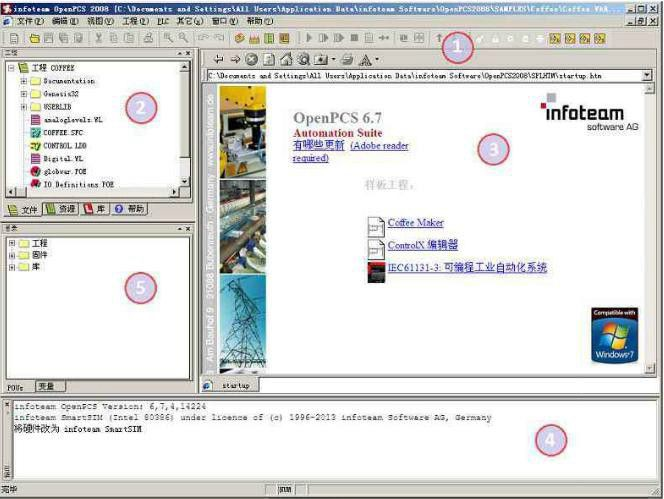

             GCAN-GT-419可使用 OpenPCS 软件对其编程,该软件支持符合 IEC-61131-3标准中规定的五种标准 PLC 编程语言,如:SFC(顺序功能图)、LD(梯形图)、FBD(功能块)、ST(结构化文本)、IL(指令表),这使得程序的可移植性和复用性很强,而且该软件还具有多种调试功能(如断电、单步、监控等),使调试程序更加方便。







      ● 工业以太网与CAN总线数据相互转换

      ● 工业以太网设备与CAN网络设备互联

      ● 电力通讯网络

      ● 工业控制设备

      ● 高速、大数据量通讯

      ● 分布式采集系统采集数字量

      ● 工业现场采集开关量

      ● 输出数字量信号





            案例一:

            客户需求描述:

            该公司需要将新能源汽车的控制系统进行升级,使用PLC来替换VCU,进行控制和检测各项分布式IO及传感器等元件,最终通过触摸屏来进行人机交互。该项目中有项要求为通过BMS (电池管理系统)上传的参数来控制7个电磁阀的开关。但是用作数据处理的PLC没有CAN接口,然后找到了我公司来寻求帮助。我们在了解其情况后给其推荐可编程网关方案!

            定制内容描述:

            可编程网关具有CAN接口,232&485接口以及以太网接口。该可编程网关可以一端接在BMS上,另一端接在PLC上,然后自主编写BMS和plc之间通讯协议,将CAN总线直接转成PLC可以识别的接口,该方案优点为可编程网关体积小,适应度高,功能可以随着应用程序编写而改变。


            案例二:

            客户需求描述:

            需要将整车VCU传出的数据转成canopen连接ABB变频器。

            定制内容描述:

            将VCU的通讯协议取出有效的部分将其转成canopen协议然后进而控制变频器工作。


            案例三:

            客户需求描述:

            将VCU传输的1939协议转成canopen主站协议进行控制。

            定制内容描述:

            采用GCAN-GT-419模块(双CAN口),分别调用J1939和CANopen主站功能块。然后通过从VCU中截取所需的J1939报文,映射至CANopen主站下发的SDO当中,进而达到控制其他CANopen从站模块。


            案例四:

            客户需求描述:

            挖掘机总线数据连接到触摸屏上显示

            定制内容描述:

            挖掘机中各项参数信号通过CAN总线上传至转换网关当中进行协议解析,然后将CAN协议转换成modbus协议最后连接到挖掘机外挂的显示屏进行各项报警显示。


            案例五:

            客户需求描述:

            想使用西门子PLC控制伺服电机

            定制内容描述:

            通过西门子PLC的以太网接口使用的modbus主站协议经过网关转换成canopen主站(DS401协议)来控制两台电机工作。该模块内部集成modbus和canopen协议栈,功能为modbus TCP从站转换成canopen主站,进而控制通讯协议为DS402协议的伺服电机。

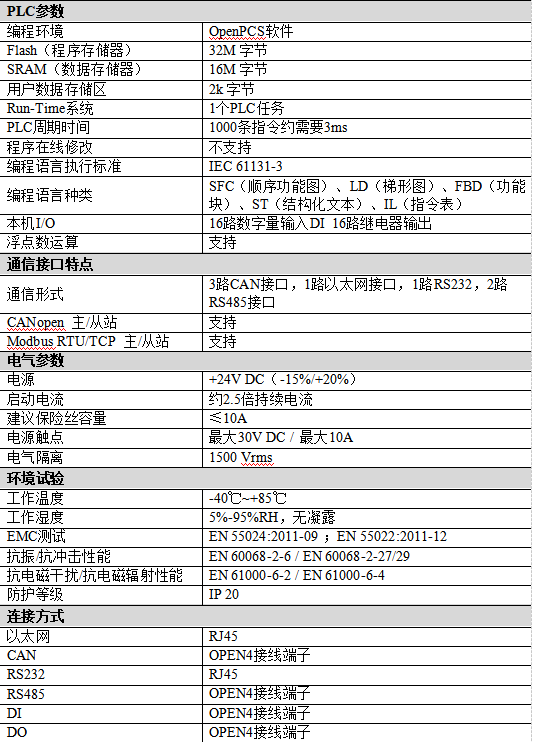

      ● 高速的32位工业级处理器;

      ● 内嵌硬件看门狗定时器;

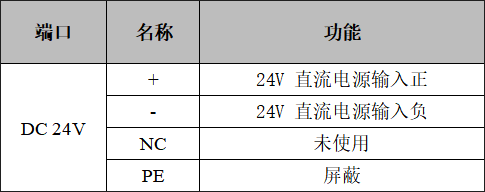

      ● 使用外接电源供电(DC+24V,100mA);

      ● 静电放电抗扰度等级:接触放电±2KV,空气放电±8KV;

      ● 电快速瞬变脉冲群抗扰度等级:±1KV;

      ● 浪涌抗扰度等级:±1KV;

      ● 工作湿度范围:5%~95%RH无凝露;

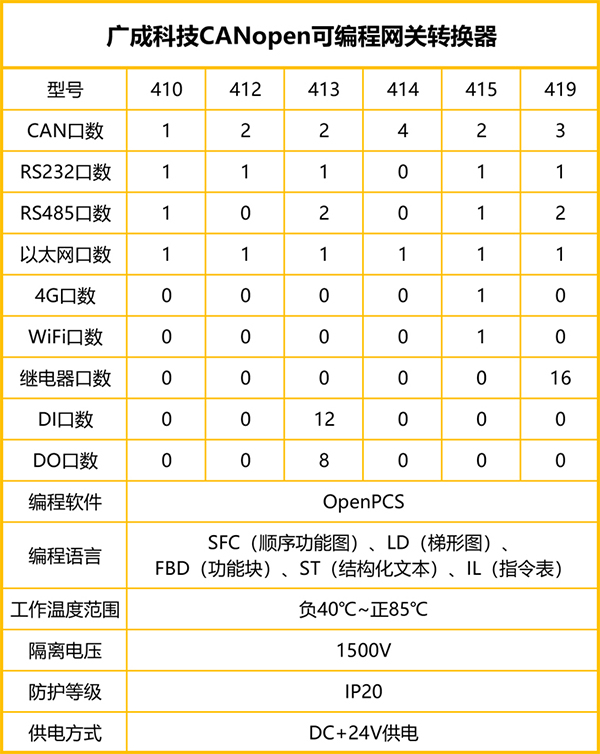

      ● 3路CAN总线接口,1路以太网接口,1路RS232串行接口、2路RS485串行接口;

      ● 编程软件:OpenPCS(符合IEC61131-3标准);

      ● 支持CANopen协议主/从站功能;

      ● 支持ModbusRTU/TCP主/从站功能;

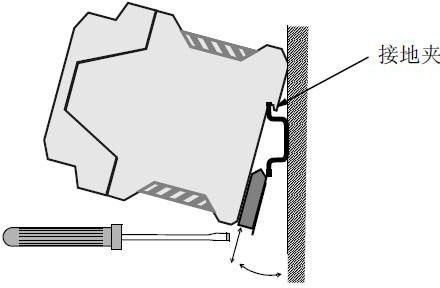

      ● 标准DIN导轨安装方式,专为工业设计。

      ● 电气隔离为1500Vrms;

      ● 工作温度范围:-40℃~+85℃;

      ● 防护等级:IP2



  •

  •   ● 高速的32位工业级处理器;

      ● 内嵌硬件看门狗定时器;

      ● 使用外接电源供电(DC+24V,100mA);

      ● 静电放电抗扰度等级:接触放电±2KV,空气放电±8KV;

      ● 电快速瞬变脉冲群抗扰度等级:±1KV;

      ● 浪涌抗扰度等级:±1KV;

      ● 工作湿度范围:5%~95%RH无凝露;

      ● 3路CAN总线接口,1路以太网接口,1路RS232串行接口、2路RS485串行接口;

      ● 编程软件:OpenPCS(符合IEC61131-3标准);

      ● 支持CANopen协议主/从站功能;

      ● 支持ModbusRTU/TCP主/从站功能;

      ● 标准DIN导轨安装方式,专为工业设计。

      ● 电气隔离为1500Vrms;

      ● 工作温度范围:-40℃~+85℃;

      ● 防护等级:IP2
