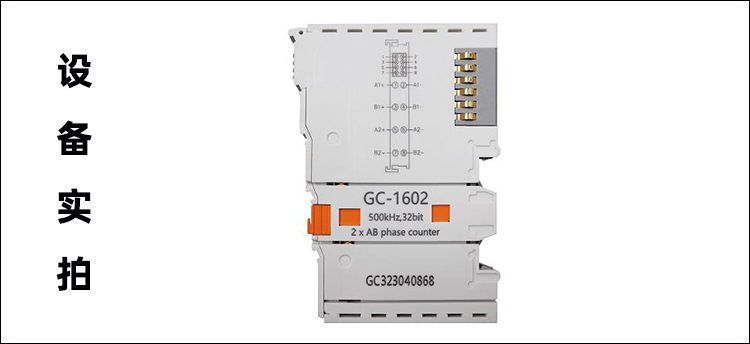

GC‑1602 2 通道 AB 相高速计数扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块

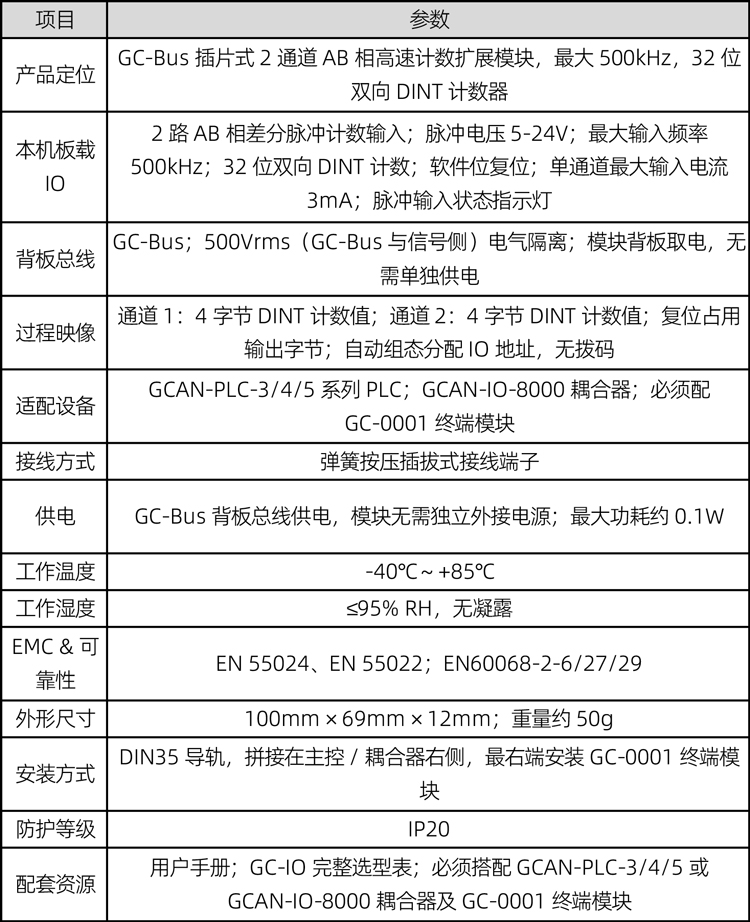

✅本机IO资源：2路AB相差分脉冲计数输入；脉冲输入5‑24V，最大计数频率500kHz；32位双向DINT计数器；软件写输出位执行计数复位；单通道最大输入电流3mA；脉冲通道状态指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧500Vrms电气隔离；模块无独立供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；脉冲输入状态直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；每通道占用4字节双向计数值；EN系列EMC抗干扰，适配增量编码器AB相脉冲采集
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价
GC‑1602为GC‑Bus背板插片式AB相高速计数扩展模块。模块提供2路AB相差分脉冲计数通道，最大输入频率500kHz，32位双向DINT计数器，支持软件写输出位实现计数值复位；模块本身无独立电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；每个AB相计数通道占用4字节双向计数值；500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；脉冲输入通道自带状态LED灯，有脉冲输入指示灯闪烁。适合增量式编码器信号采集；位移、转速、位置双向测量计数场景。
✅本机AB相高速计数采集能力：2路AB相差分脉冲计数输入；脉冲电压5‑24V，最大计数频率500kHz；32位双向DINT计数器；通过软件输出位执行通道计数复位；单通道最大输入电流3mA；脉冲通道对应状态LED指示灯；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；每通道占用4字节双向计数值；可与GC全系列IO模块混插；模块无独立供电，背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块由GC‑Bus背板总线供电，无需外接独立电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；脉冲输入状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅增量编码器AB相脉冲采集；位移测量、转速检测、正反向位置双向计数
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展AB相高速计数点位

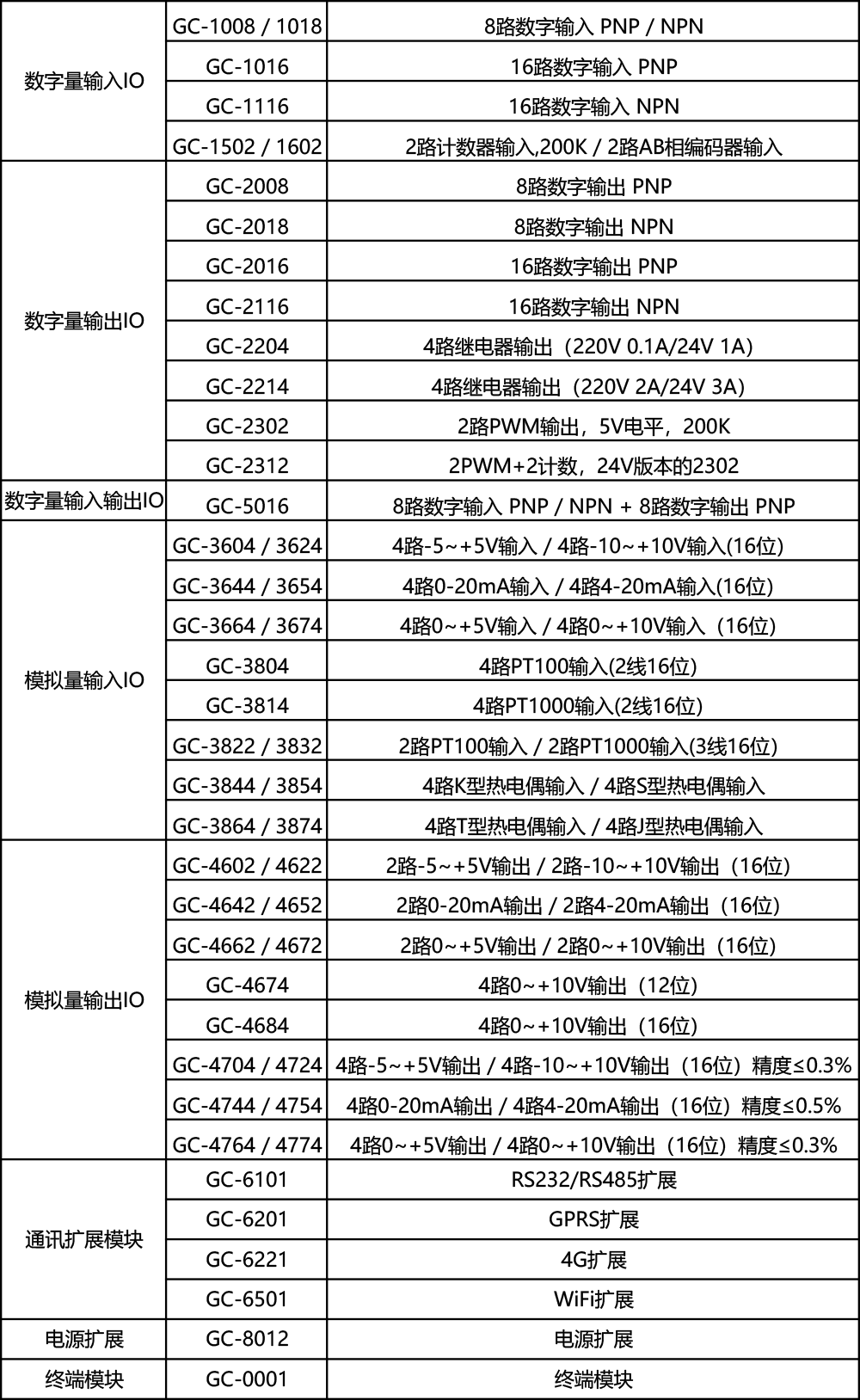

✅可与GC系列模拟量、数字量输入输出、热电偶模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块无独立供电，依靠GC‑Bus背板取电；AB相双向32位DINT计数，依靠软件输出位执行复位；最大计数频率500kHz。
场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价
✅将GC‑1602沿插槽卡扣拼接在PLC主控或者GCAN‑IO‑8000耦合器的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成AB相编码器脉冲信号接线；主控/耦合器上电，GC‑Bus背板为GC‑1602提供工作电源。
✅模块插入GC‑Bus总线后自动识别、自动组态、自动分配IO地址，无需拨码或者软件设置模块地址。
✅搭配GCAN‑PLC‑3/4/5系列PLC：PLC程序直接访问过程映像，DINT类型读取AB相计数值，输出位执行软件复位；ST语言示例：
`Channel1Cnt AT%I0.0:DINT;Channel2Cnt AT%I4.0:DINT;`
`Channel1Res AT%Q0.0:BYTE;Channel2Res AT%Q1.0:BYTE;`；写输出位为1对应通道完成计数复位。
✅搭配GCAN‑IO‑8000 CANopen耦合器：耦合器上电自动识别GC‑1602，TPDO报文上报通道1、通道2双向计数值；RPDO接收复位指令；CANopen主站收发报文完成计数读取与软件复位。
✅模块通道LED指示灯：有脉冲输入对应通道指示灯闪烁；系统级故障通过主控/耦合器的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，依赖GC‑Bus主控/耦合器与GC‑0001终端模块；模块本身无供电；本模块为软件输出位复位，无硬件复位引脚；地址完全自动分配，无需手动配置。
Q：GC‑1602可以单独上电直接采集AB相脉冲信号吗？
A：不可以，GC‑1602属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板供电。
Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。
Q：最大支持多少计数频率？计数器位宽？支持什么计数模式？
A：最大输入脉冲频率500kHz；32位DINT双向计数；适配AB相增量编码器，支持正反向计数。
Q：怎么清零计数值？有没有硬件复位引脚？
A：GC‑1602无硬件复位引脚；通过软件写对应输出位为1，实现对应通道计数值复位清零。
Q：模块需要单独接24V供电吗？
A：不需要，模块由GC‑Bus背板总线从主控/耦合器获取电源，不用外接独立供电。
Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
