沈阳广成科技国产PLC源头厂家,常备现货,支持定制。

GCAN-400-PLC主控模块

  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
  • GCAN-400-PLC主控模块
品牌:
广成科技
型号:
GCAN-PLC-400
应用:
广成科技PLC专为工业互联、大数据设备联网生产的,采用IO插片式扩展,通过网口、WIFI、4G接口等标准接口可以轻松实现数据上云,实现无人值守、无人诊断、远程监控等功能。
点击购买


  •

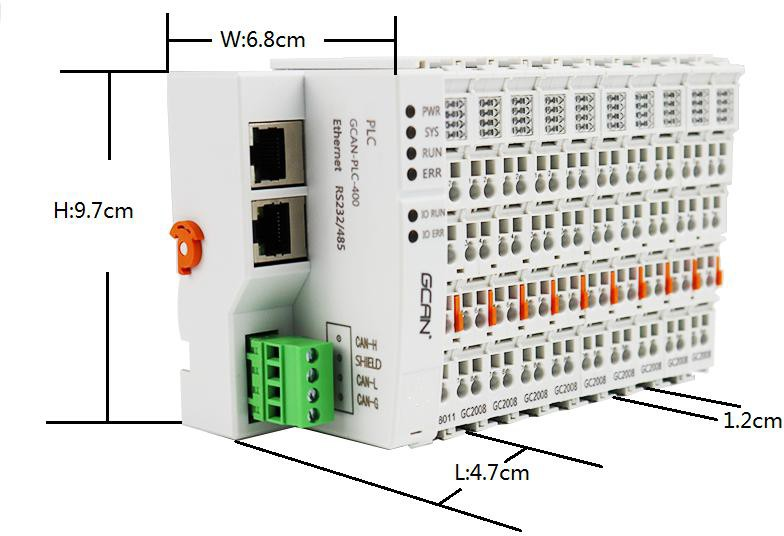

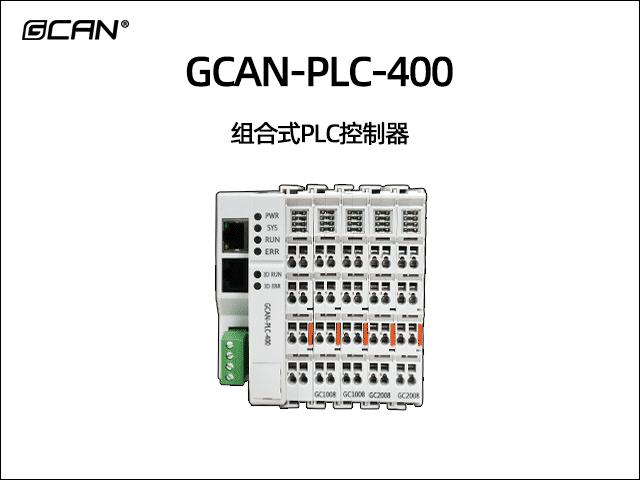

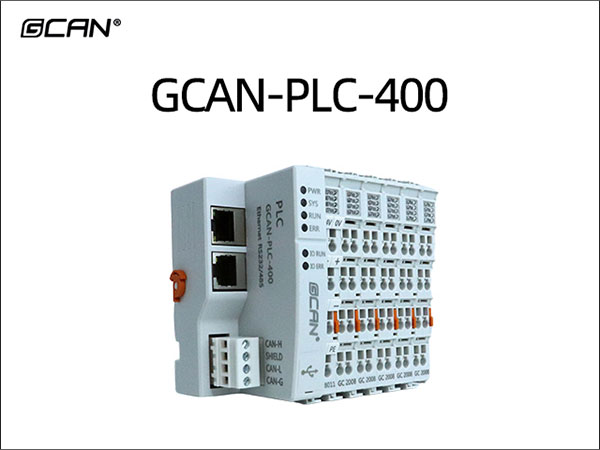

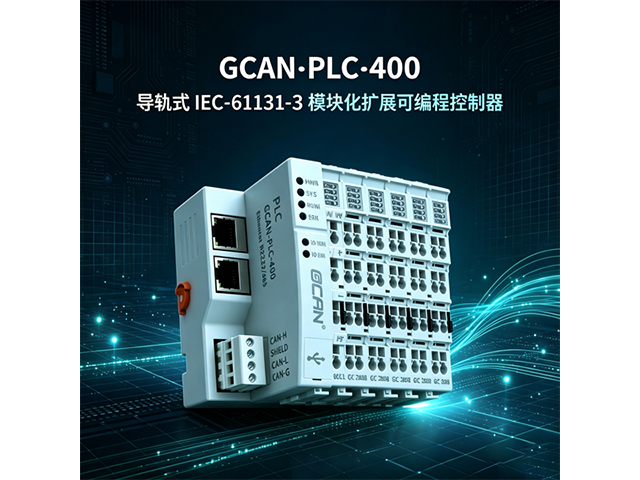

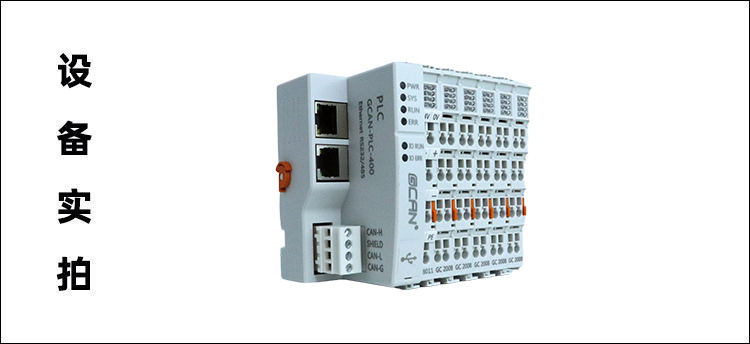

        广成科技GCAN-PLC-400是一款模块化的并可任意扩展的PLC控制器,I/O点采用插片的方式与主通讯模块连接,可根据实际需要任意扩展增加I/O点,设备采用德国内核,性能更稳定,除传统PLC具有的网口与串口外,还具有CAN总线通讯接口,您可以使用这些通信总线接入对应的网络与其他设备进行通信,轻松将其接入通信控制网络。紧凑的外形结构和灵活的可编程功能使得该PLC几乎可用于任何工业现场控制及采集系统中,为自动化控制提供一个非常有效和经济的解决方案。


    选型表

    型号  GCAN-PLC-400  GCAN-PLC-510  GCAN-PLC-511  PLC开发核心板
    实物图
    CAN接口  1路(CAN2.0) 1路(CAN2.0) 2路(CAN2.0) 2路(CAN2.0)
    接口 形式  open4端子 open4端子  open4端子/RJ45

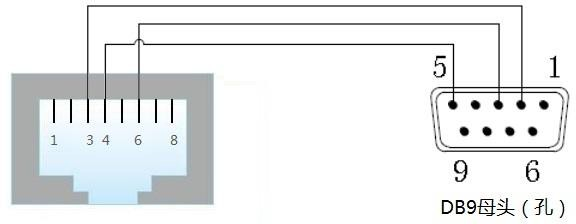

    RS232接口 1路 1路 1路 1路
    接口 形式 RJ45 RJ45 RJ45 /
    RS485接口 1路 1路 1路 1路
    接口形式 RJ45 RJ45 RJ45
    以太网  1路(支持TCP/UDP,静态IP)
    接口形式 RJ45
    DI 可扩展IO 22
    DO 可扩展IO 24
    AI 可扩展IO 5
    AO 可扩展IO /
    继电器输出 可扩展IO /
    WIFI/4G 可扩展IO /
    CANopen 支持主从站
    ModbusTCP/RTU 支持主从站
    外壳尺寸 111.5*99.6*22.3 111.5*99.6*22.3 111.5*99.6*22.3 65*45
    产品手册 查看手册 查看手册 查看手册 查看手册
    产品报价 查看报价 查看报价 查看报价 查看报价






        1、自带CAN接口、以太网口、RS232/485等常用通信接口

             用户可对其任意编程实现总线通信和联网,并支持常见的通信协议如:CANopen、ModbusRTU、ModbusTCP等

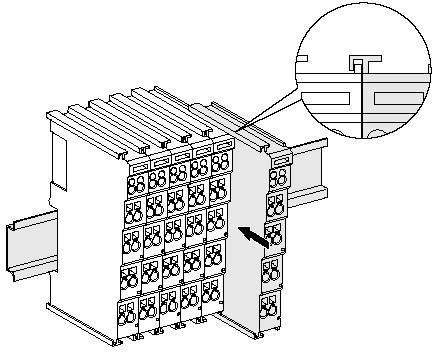

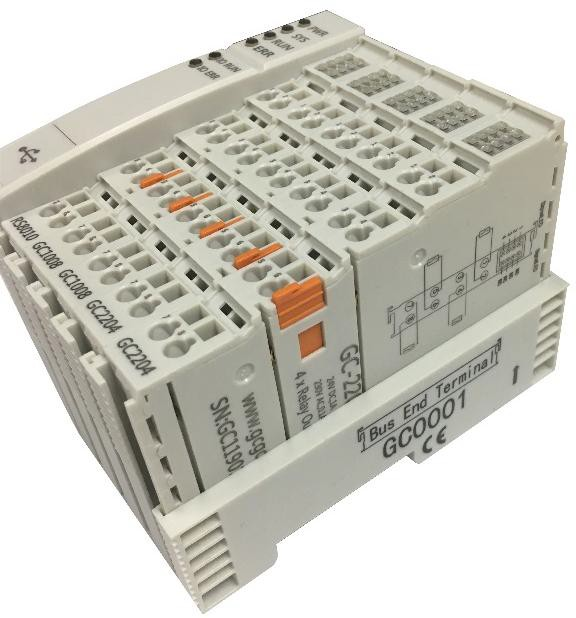

        2、采用IO插片式扩展方式,IO数量可灵活任意扩展

             GCAN-PLC系列可根据用户实际需求扩展lO的数量,最大可扩展支持256路IO点且用户可自由选择IO的类型如∶模拟量、数字量、计数器、PT100等。GCAN-PLC系列非常易于扩展,用户只需插入相应的功能模块即可实现,模块本身体积非常小,用户可在紧凑的空间内扩展出丰富的功能,灵活应对各种工业现场需求。

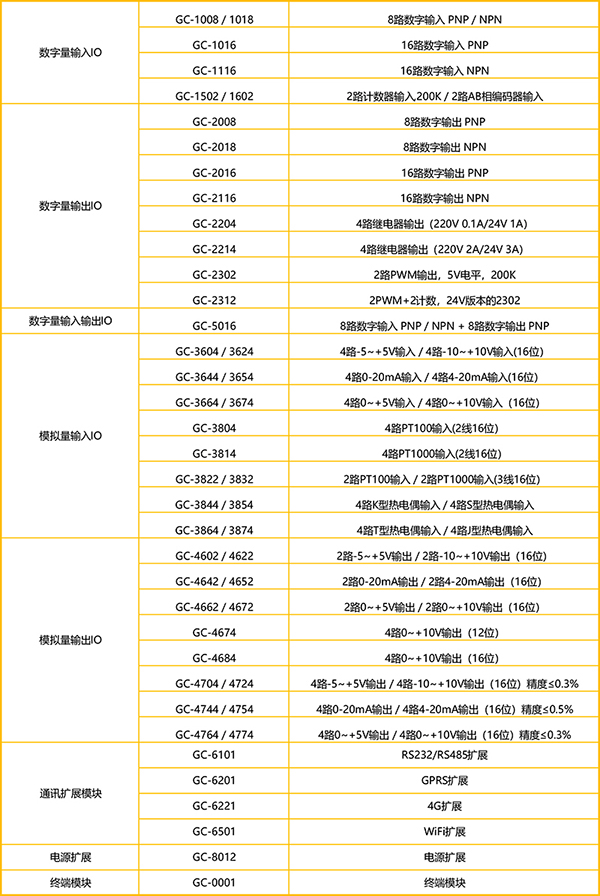

    种类 型号 特性 信号 通道数
    PLC主控模块 GCAN-PLC-400 主频:168M - -
    GCAN-PLC-510 主频:400M - -
    数字量输入 GC-1502 基本数字量 24V DC 8 通道
    GC-1502 计数器(200kHz max) - 2 通道
    数字量输出 GC-2008 基本数字量 24V DC 8 通道
    GC-2204 继电器导通 - 4 通道
    GC-2302 PWM(20Hz~200kHz) - 2 通道
    模拟量输入 GC-3604 电压输入,16 位 -5V~+5V 4 通道
    GC-3624 电压输入,16 位 -10V~+10V 4 通道
    GC-3644 电压输入,16 位 0-20mA 4 通道
    GC-3654 电压输入,16 位 4-20mA 4 通道
    GC-3664 电压输入,16 位 0~+5V 4 通道
    GC-3674 电压输入,16 位 0~+10V 4 通道
    GC-3804 2 线制 PT100,16 位 热电阻 4 通道
    GC-3822 3 线制 PT100,16 位 热电阻 2 通道
    GC-3844/3854/3864 K 型/ S 型/ T 型热电偶 热电偶 4 通道
    模拟量输出 GC-4602 电压输出,16 位 -5V~+5V 2 通道
    GC-4622 电压输出,16 位 -10V~+10V 2 通道
    GC-4642 电压输出,16 位 0-20mA 2 通道
    GC-4652 电压输出,16 位 4-20mA 2 通道
    GC-4662 电压输出,16 位 0~5V 2 通道
    GC-4672 电压输出,16 位 0~10V 2 通道
    特殊扩展模块 GC-6101 RS232/RS485 扩展 - -
    GC-6201 GPRS 扩展 - -
    GC-6221 4G 扩展 - -
    GC-6301 蓝牙 2.0 扩展 - -
    GC-6321 蓝牙 5.0 扩展 - -
    GC-6401 Zigbee 扩展 - -
    GC-6501 WiFi 扩展 - -

        3、使用五种编程语言,可灵活编程

             GCAN-PLC系列使用德国嵌入式实时(run-time)内核系统,不仅实时性和处理能力强,而且该系统还支持用户使用符合IEC61131-3标准中规定的5种编程语言对其编程,包括: SFC(师序功能图)、LD(梯形图)、FBD(功能块)、ST(结构化文本)、IL(指令表),灵活使用熟悉的编程语言可缩短项目开发周期。


            GCAN-PLC可使用符合IEC 61131-3标准中规定的5种编程语言对其编程,包括:SFC(顺序功能图)、LD(梯形图)、FBD(功能块)、ST(结构化文本)、IL(指令表)。可使用多种标准编程语言,使得该PLC的程序可移植性和复用性强。IEC 61131-3还允许在同一个PLC中使用多种编程语言,允许程序开发人员对每一个特定的任务选择最合适的编程语言,还允许在同一个控制程序中其不同的软件模块用不同的编程语言编制。








        “广成互联”工业互联网平台是一个集软件服务、附着服务等各项服务于一体的新型工业互联网平台,我公司可通过该平台为用户量身设计一套符合用户自身需求的数字化监控与控制系统,用户也可借助该平台远程访问现场设备实现对现场设备的状态监控、远程控制、故障诊断、统一管理等高端功能。

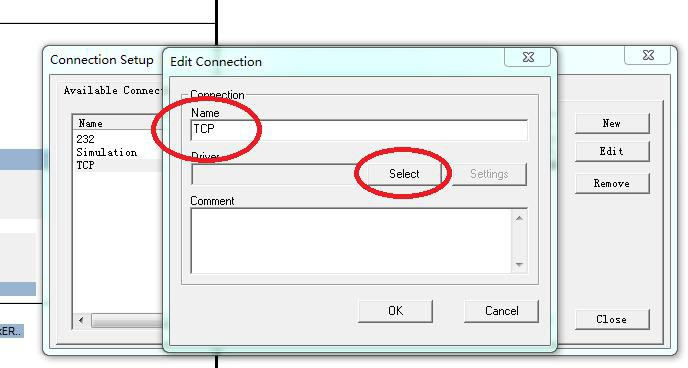

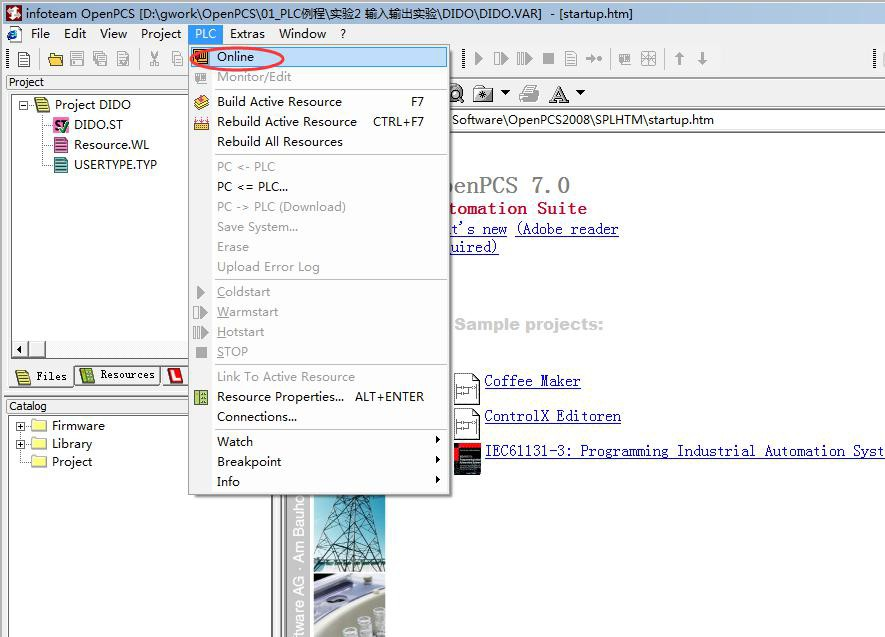

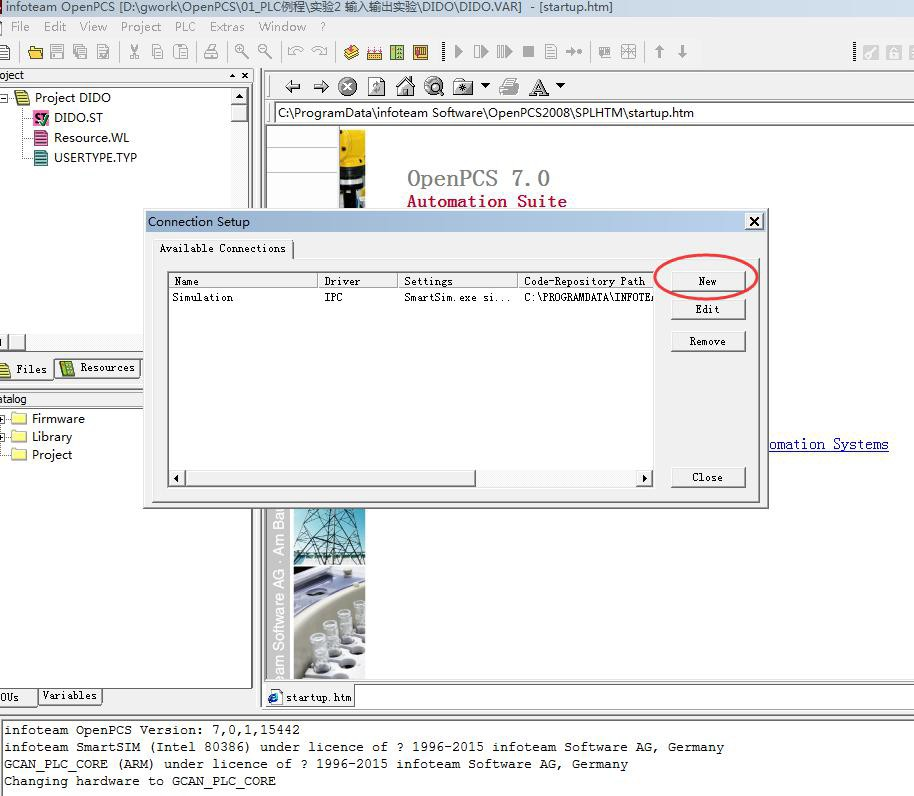

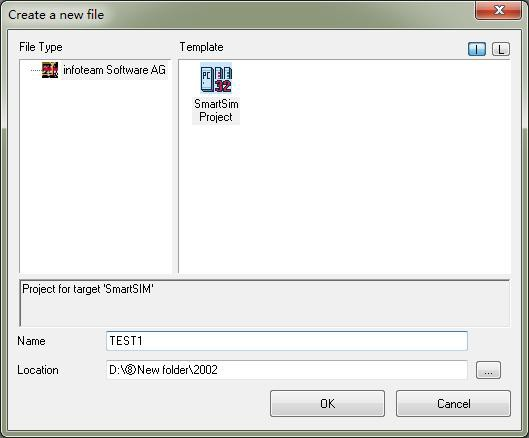

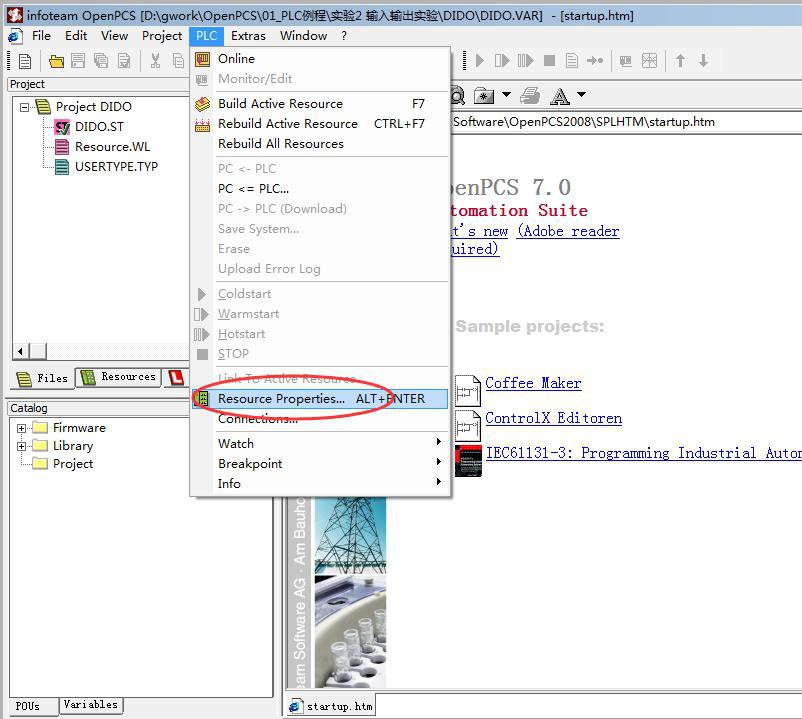

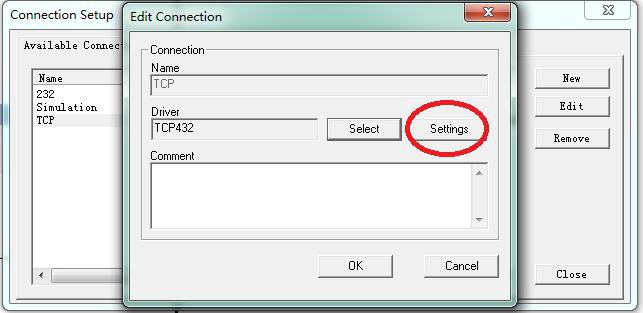

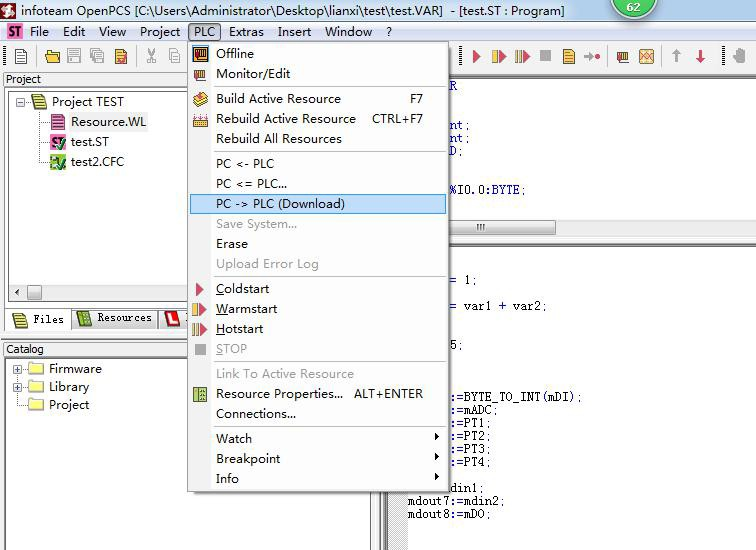

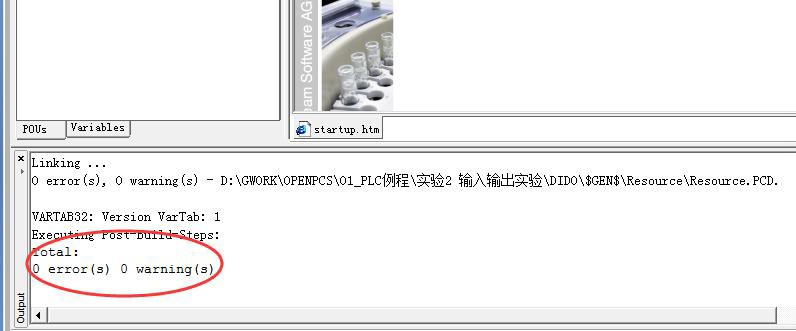

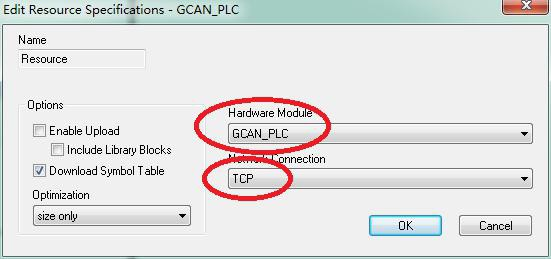

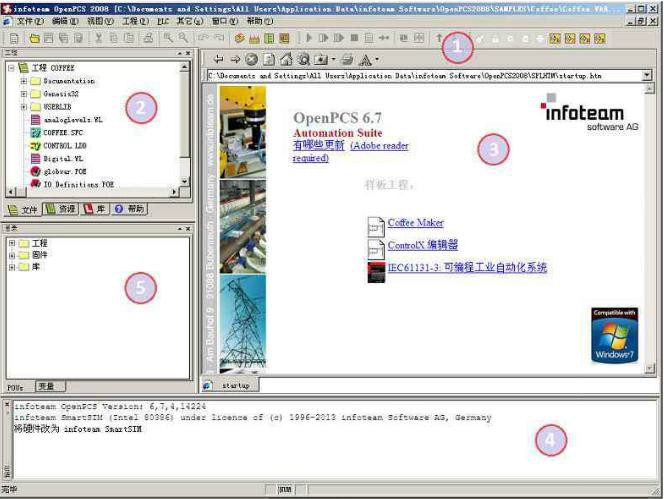

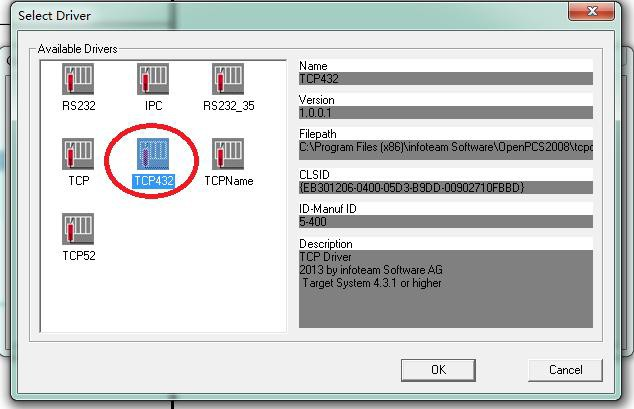

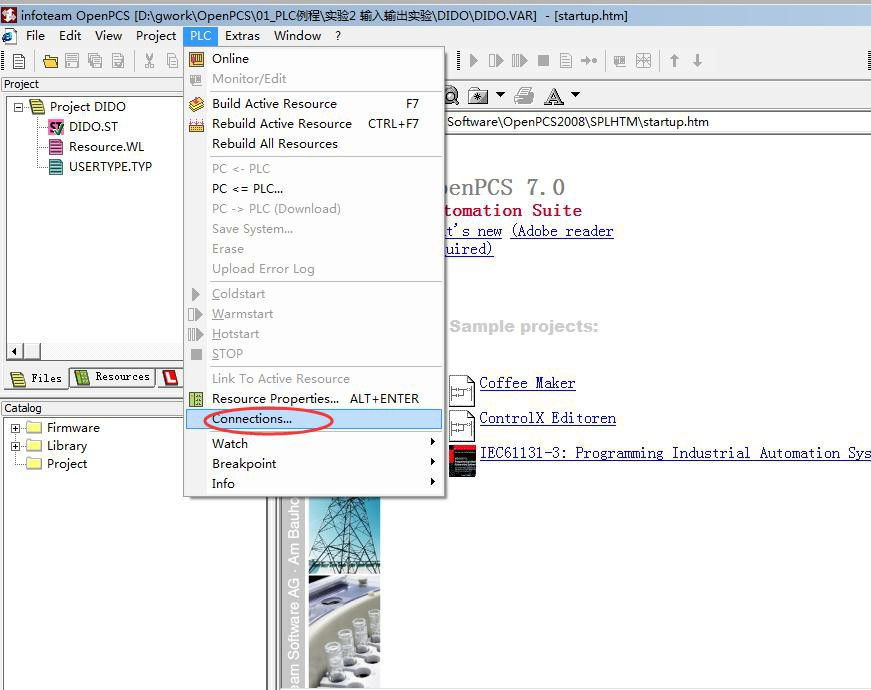

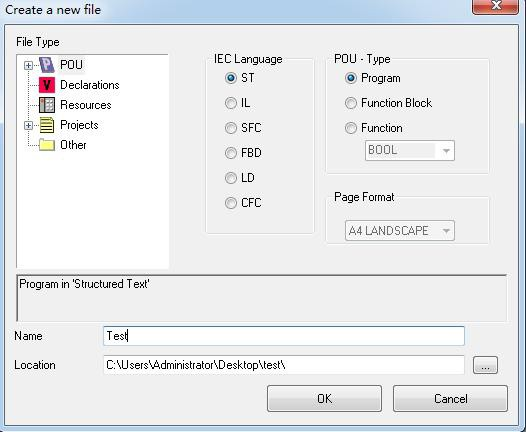

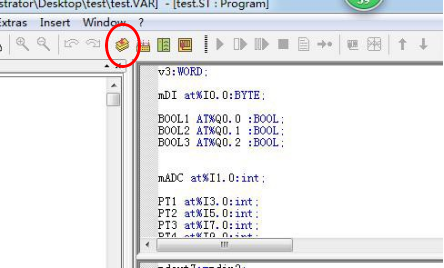

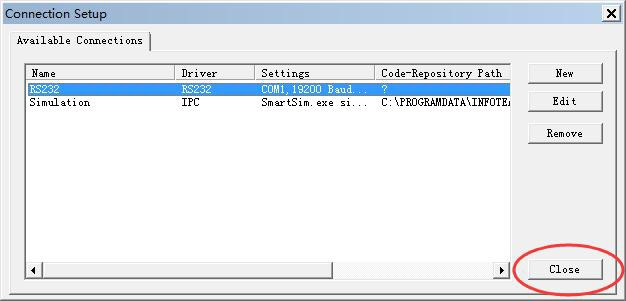

        GCAN-PLC可使用德国OpenPCS软件对其编程。OpenPCS是一款功能强大的PLC软件编程工具,它支持IEC61131-3标准中规定的IL、ST、FBD、LD、SFC五种PLC编程语言,用户可以在同一项目中选择不同的语言编辑子程序,功能模块等。

        我公司会向用户提供使用多种编程语言编辑的常用的功能示例程序如:基本输入输出、基本RS232/RS485/以太网/CAN通信、CANopen协议通信、Modbu协议通信等,用户可以使用示例程序很快的开发出适合自己的PLC应用程序,可有效的节省开发时间并降低开发成本。

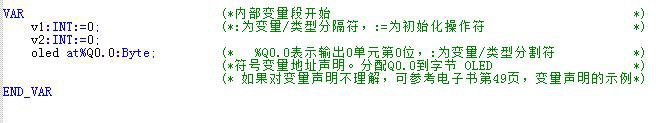

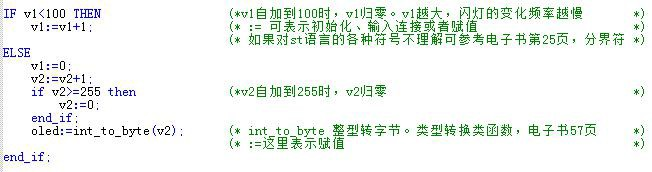

    ↓ ST(结构化文本语言)


    ↓ SFC(顺序功能图)


    ↓ LD(梯形图)



  • 种类 型号 特性 信号 通道数
    PLC主控模块 GCAN-PLC-400 主频:168M - -
    GCAN-PLC-510 主频:400M - -
    数字量输入 GC-1502 基本数字量 24V DC 8 通道
    GC-1502 计数器(200kHz max) - 2 通道
    数字量输出 GC-2008 基本数字量 24V DC 8 通道
    GC-2204 继电器导通 - 4 通道
    GC-2302 PWM(20Hz~200kHz) - 2 通道
    模拟量输入 GC-3604 电压输入,16 位 -5V~+5V 4 通道
    GC-3624 电压输入,16 位 -10V~+10V 4 通道
    GC-3644 电压输入,16 位 0-20mA 4 通道
    GC-3654 电压输入,16 位 4-20mA 4 通道
    GC-3664 电压输入,16 位 0~+5V 4 通道
    GC-3674 电压输入,16 位 0~+10V 4 通道
    GC-3804 2 线制 PT100,16 位 热电阻 4 通道
    GC-3822 3 线制 PT100,16 位 热电阻 2 通道
    GC-3844/3854/3864 K 型/ S 型/ T 型热电偶 热电偶 4 通道
    模拟量输出 GC-4602 电压输出,16 位 -5V~+5V 2 通道
    GC-4622 电压输出,16 位 -10V~+10V 2 通道
    GC-4642 电压输出,16 位 0-20mA 2 通道
    GC-4652 电压输出,16 位 4-20mA 2 通道
    GC-4662 电压输出,16 位 0~5V 2 通道
    GC-4672 电压输出,16 位 0~10V 2 通道
    特殊扩展模块 GC-6101 RS232/RS485 扩展 - -
    GC-6201 GPRS 扩展 - -
    GC-6221 4G 扩展 - -
    GC-6301 蓝牙 2.0 扩展 - -
    GC-6321 蓝牙 5.0 扩展 - -
    GC-6401 Zigbee 扩展 - -
    GC-6501 WiFi 扩展 - -

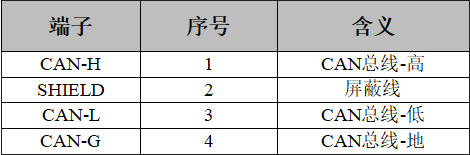

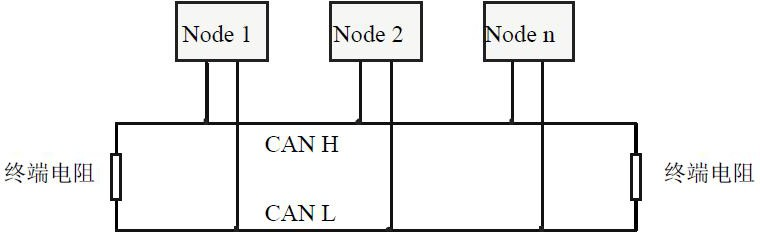

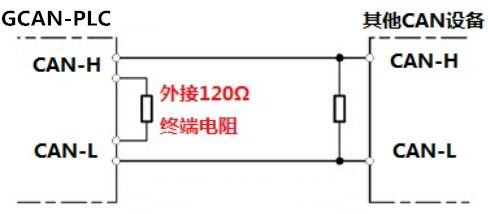

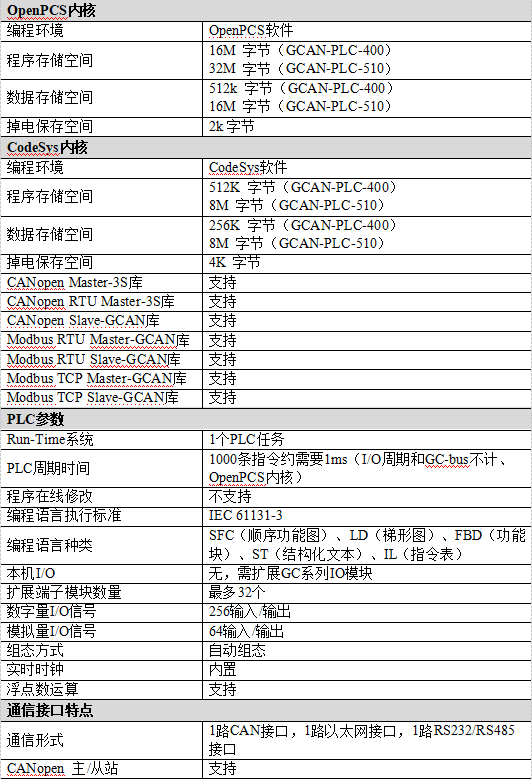

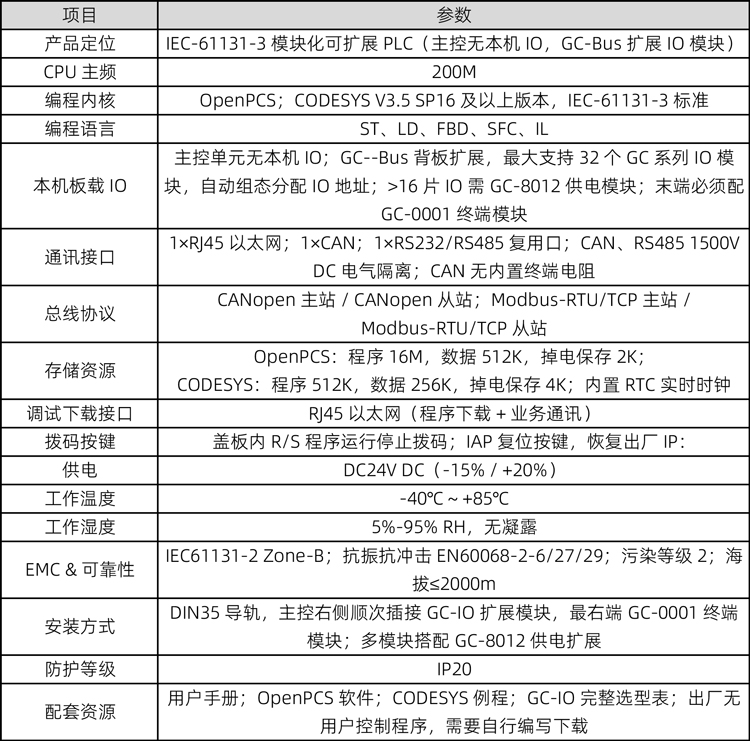

  • 1路CAN总线接口,符合ISO11898标准

    1路以太网接口,10/100M自适应

    1路串行接口,RS232或RS485

    编程环境:OpenPCS (符合IEC 61131-3标准)

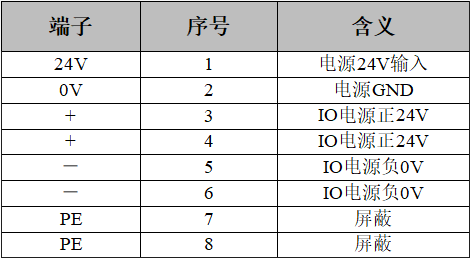

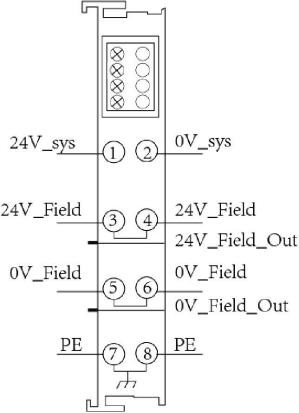

    供电电源:24V DC(18~36V)

    最大适配I/O模块数量:32个(最多32*8个I/O点)

    工作温度、湿度:-40℃~+85℃, 0-95%RH无凝露

    尺寸规格:100 mm*69 mm*48 mm

    防护等级:IP20
  • 需要更多资料请向客服人员索要


    GCAN-PLC-400/510可编程序控制器用户手册(点击查看)
