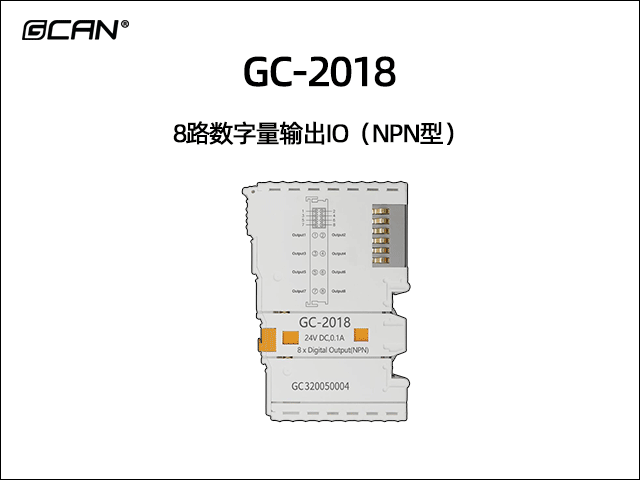

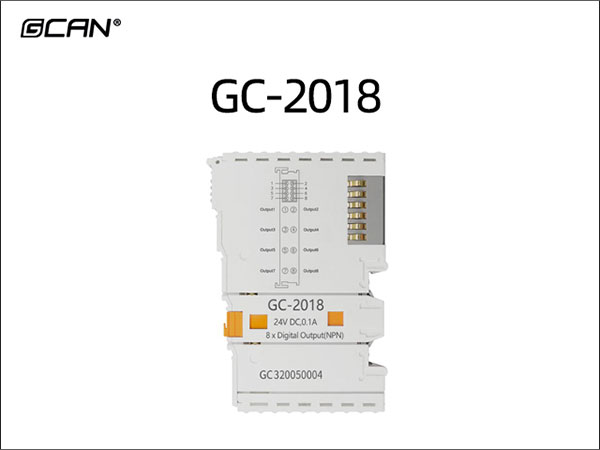

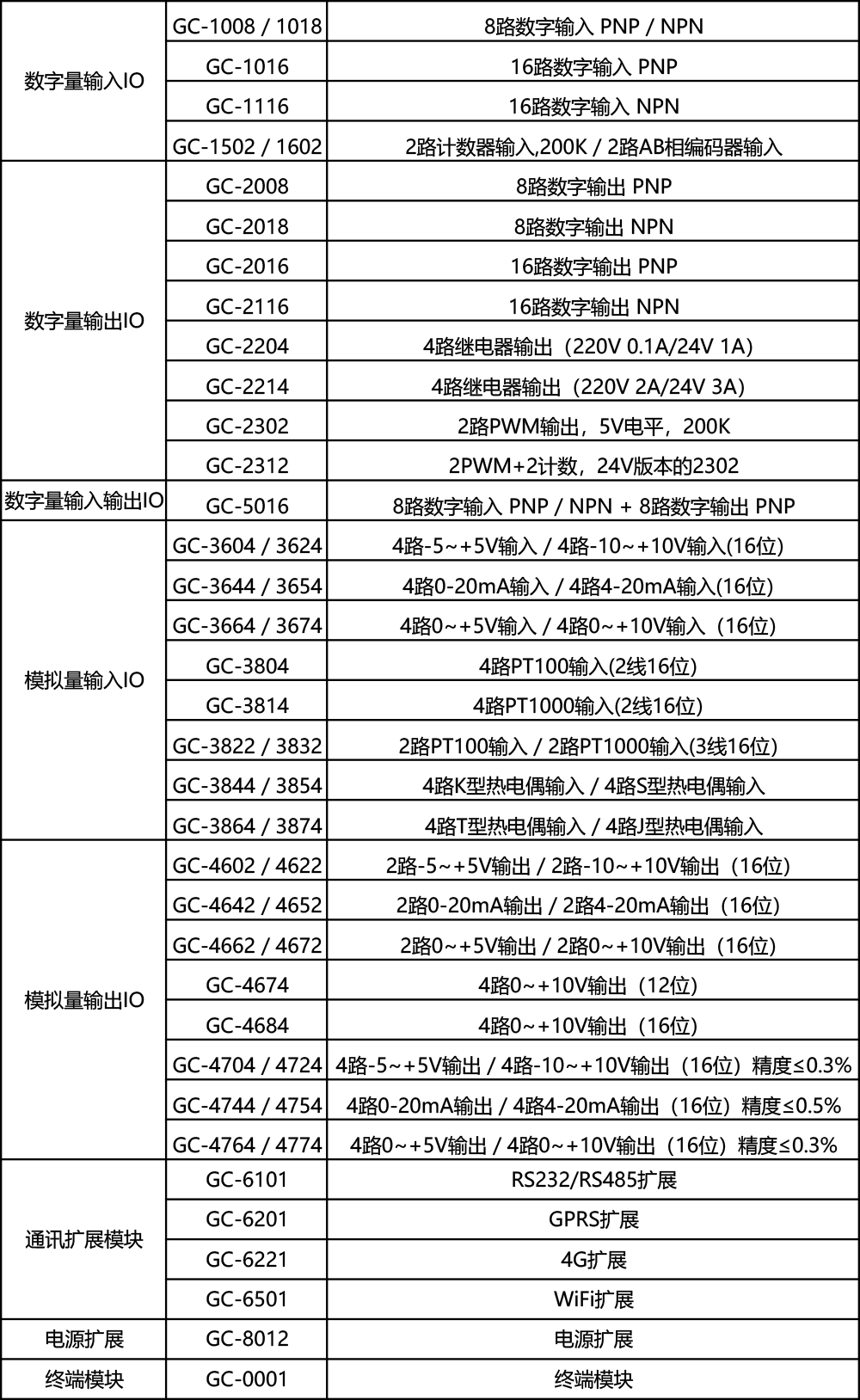

GC‑2018 8 通道 NPN 数字量输出扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块
✅本机IO资源：8路NPN型数字量DO输出；输出有效为低电平；单通道最大500mA，8通道同时输出总电流最大280mA；支持电阻、电感、灯类负载；每通道对应状态指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧500Vrms电气隔离；模块无独立背板供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；通道状态直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；过程映像占用1字节输出；EN系列EMC抗干扰，适配NPN型驱动电磁阀、指示灯负载
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价
GC‑2018为GC‑Bus背板插片式NPN数字量输出扩展模块。模块提供8路NPN数字量DO输出通道，输出有效为低电平，可驱动电磁阀、指示灯、继电器线圈等电阻式、电感式、灯类负载；模块本身无独立背板电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；过程映像占用1字节输出；500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；通道自带状态LED灯，输出有效即点亮。适合自动化设备、分布式控制柜NPN开关量输出；NPN型电磁阀、指示灯、小型执行器件驱动场景。
✅本机DO输出驱动能力：8路NPN数字量输出，输出有效为低电平；单通道最大输出500mA，8通道同时输出总电流最大280mA；支持电阻负载、电感负载、灯类负载；每路DO独立状态LED指示灯；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；过程映像输出占1字节；可与GC全系列IO模块混插；模块背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块GC‑Bus背板取电，无需外接独立背板电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；通道状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅分布式IO系统NPN型开关量输出；NPN型电磁阀、指示灯、小型继电器线圈驱动输出
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展NPN数字量输出点位
✅可与GC系列模拟量、热电偶、热电阻、输入模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块背板侧依靠GC‑Bus取电，负载需要外部供电，负载正极接IO电源正；NPN型数字量输出，注意单通道与多通道同时输出电流限制。
场景提示：场景不在列表，可联系技术评估IO模块组合、GC‑Bus组网适配+报价
✅将GC‑2018沿插槽卡扣拼接在PLC主控或者GCAN‑IO‑8000耦合器的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成DO负载接线，负载正极接入主控/耦合器IO电源正端子；主控/耦合器上电，GC‑Bus背板为GC‑2018提供背板工作电源。
✅模块插入GC‑Bus总线后自动识别、自动组态、自动分配IO地址，无需拨码或者软件设置模块地址。
✅搭配GCAN‑PLC‑3/4/5系列PLC：PLC程序直接访问过程映像输出地址%Q，控制8路DO输出状态；ST语言示例：`DO0 AT%Q0.0:BOOL;`；每一片GC‑2018占用连续8个输出位。
✅搭配GCAN‑IO‑8000 CANopen耦合器：耦合器上电自动识别GC‑2018，RPDO接收主站输出指令控制DO；通道8为字节高位，通道1为字节低位；TPDO反馈输出状态。
✅模块通道LED指示灯实时显示每一路DO输出有效状态；系统级故障通过主控/耦合器的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，依赖GC‑Bus主控/耦合器与GC‑0001终端模块；背板工作电源来自GC‑Bus，负载需要外部供电；NPN数字量输出；地址完全自动分配，无需手动配置。
Q：GC‑2018可以单独上电直接驱动负载吗？
A：不可以，GC‑2018属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板提供模块工作电源。
Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。
Q：输出支持PNP负载吗？
A：GC‑2018为NPN数字量输出模块；PNP输出需求选用GC‑2008模块。
Q：输出电流有什么限制？
A：单通道最大500mA，8通道同时输出总电流最大280mA，不能全部通道满负载500mA同时输出。
Q：模块需要单独接24V给模块本身工作吗？
A：模块本身工作电源由GC‑Bus背板提供；驱动的电磁阀、指示灯等负载需要外部提供供电，负载正极接主控/耦合器IO电源正。
Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
