GCAN-PLC-301/302型可编程逻辑控制器

  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
  • GCAN-PLC-301/302型可编程逻辑控制器
品牌:
GCAN广成科技
型号:
GCAN-PLC-301
应用:
GCAN-PLC-301/302是集成有总线控制功能的可编程逻辑控制器(PLC)。其不仅具有外观简约、高性价比的特点,还可以方便的连接入CAN总线系统及Modbus系统等,并可通过插片式模块进行扩展。
点击购买
  • 1.功能简介

    1.1功能概述

    GCAN-PLC-301/302是集成有总线控制功能的可编程逻辑控制器(PLC)。其不仅具有外观简约、高性价比的特点,还可以方便的连接入CAN总线系统及Modbus系统等,并可通过插片式模块进行扩展。

    GCAN-PLC-301/302产品由一个可编程的主控模块(GCAN-PLC-301/302等)、若干GC系列IO模块(GC-1008、GC-3804等)以及一个终端电阻模块(GC-0001)组成。GCAN-PLC-301/302主控模块可连接所有的GC系列IO模块,用户可根据现场实际需求自行选择扩展IO模块,IO模块数量最多可扩展16个,主控模块可根据插入IO模块的前后位置自动分配地址,实现自动组态,用户无需在PC上创建组态界面及设置参数。

    GCAN-PLC-301/302可使用OpenPCS软件对其编程,也可使用Codesys V3.5 SP16及以上版本软件对其编程。软件支持符合IEC-61131-3标准中规定的五种标准编程语言,这使得程序的可移植性和复用性很强,而且软件还具有多种调试功能(断点、单步等),调试程序更加方便。

    GCAN-PLC-301/302不仅可完成各种数字/模拟量的输入/输出,还集成了多种常用的工业现场总线,如:CAN总线(GCAN-PLC-302支持)、RS485总线、RS232总线,并支持常见的通信协议如:CANopen(GCAN-PLC-302支持)、
    Modbus RTU等。

    GC系列IO模块包括:开关量输入及输出模块、模拟量输入及输出模块、脉冲输入及输出模块等。详细选型列表请参阅本手册第7章。

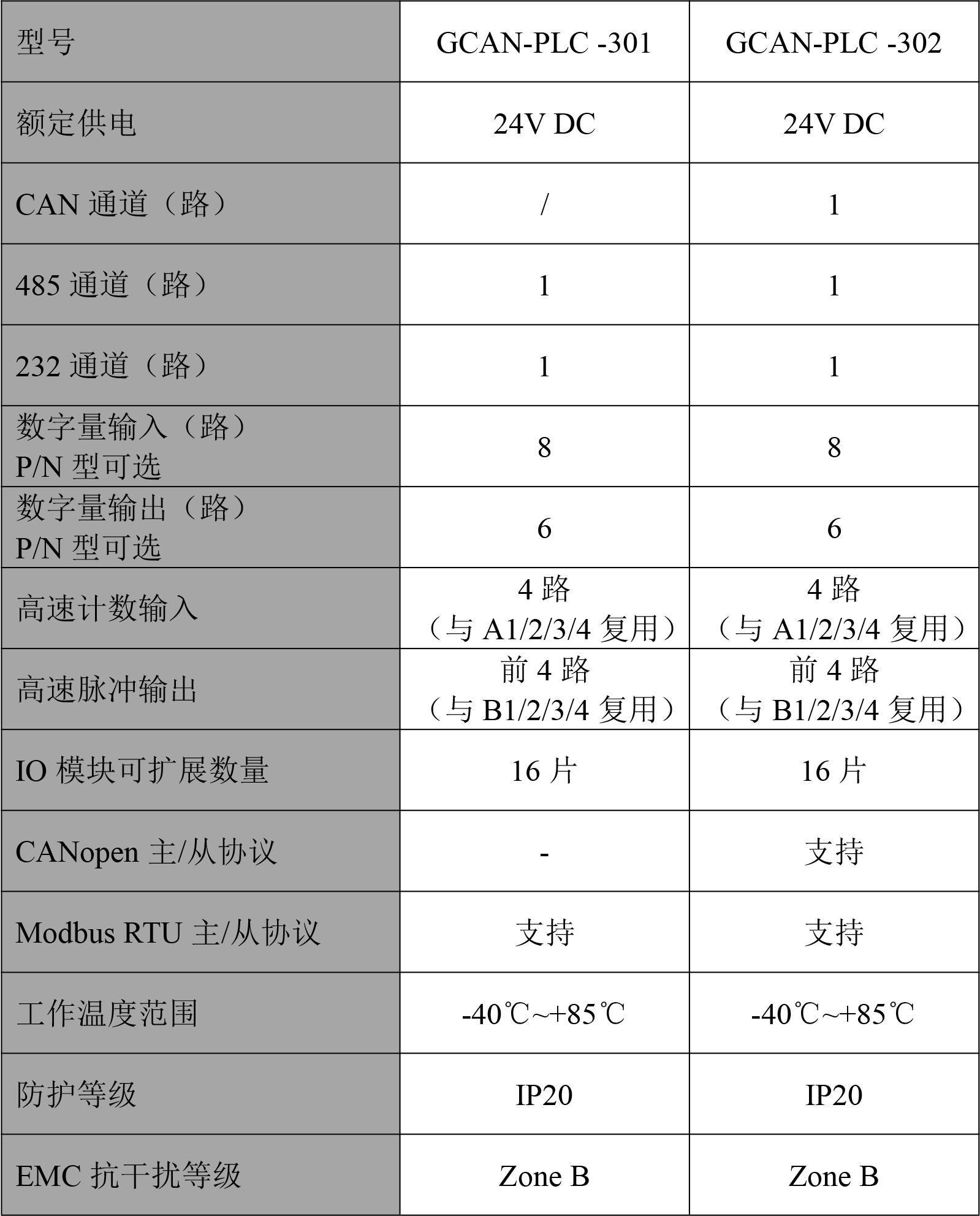

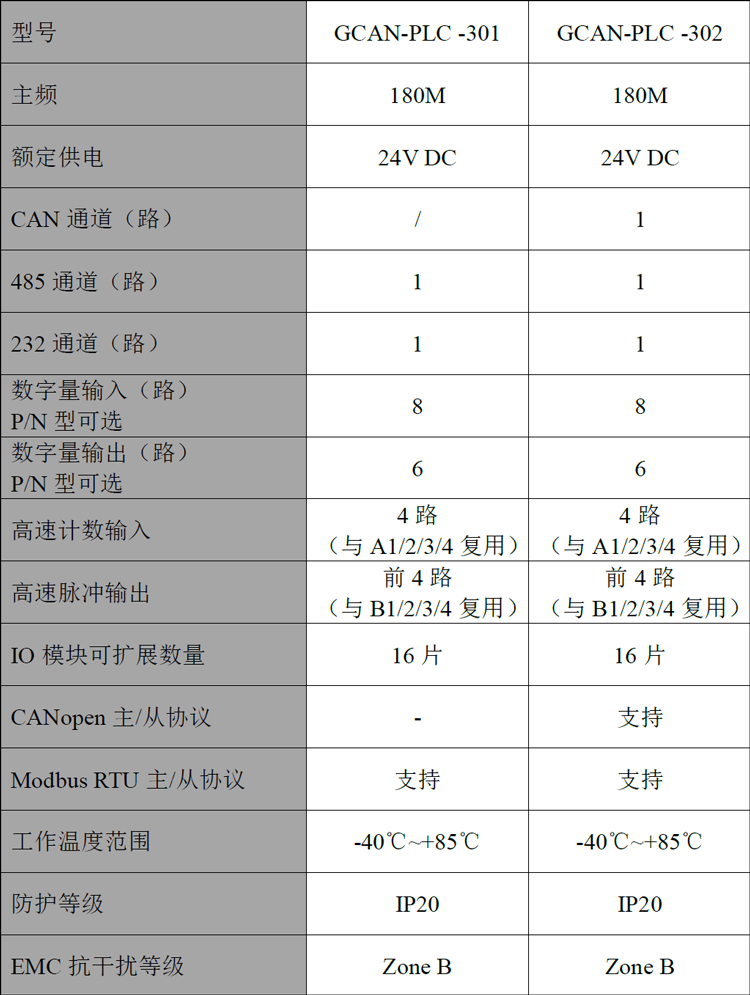

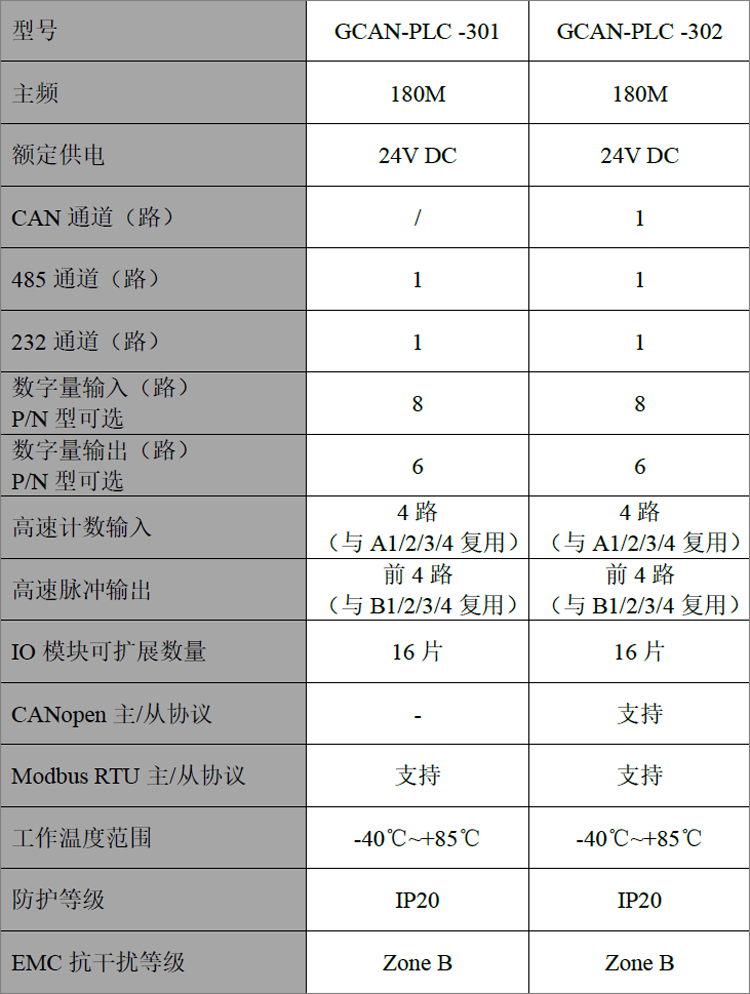

    1.2型号对照及性能特点



    注:数字量输入输出的晶体管类型需一致,即输入和输出均为PNP或NPN型,没有要求的默认发货均为PNP型晶体管版本。

    1.3性能特点

    (1)编程软件:OpenPCS/Codesys(编程语言符合IEC61131-3标准);
    (2)支持CANopen协议主/从站功能(GCAN-PLC-302支持);
    (3)支持ModbusRTU主/从站功能;
    (4)可扩展IO模块数量最多为16个;
    (5)默认发送PDO(CANopen)4个,接收PDO(CANopen)4个(GCAN-PLC-302支持);
    (6)组态方式为自动组态形式;
    (7)电源采用DC+24V;输入电流最大为1A;
    (8)通信隔离为1500V DC;
    (9)工作温度范围:-40℃~+85℃;
    (10)防护等级:IP20;
    (11)EMC抗干扰等级:Zone B;
    (12)EMC抗干扰支持:供电通道、RS485通道、CAN通道。

    1.4典型应用

    (1)工业自动化控制核心
    (2)模拟量闭环控制系统
    (3)开关量开环控制,逻辑运算
    (4)工业CAN总线、ModBUS总线网络通讯

    2.设备安装与使用

    本章节将详细说明GCAN-PLC-301/302的安装方法、接线方法、指示灯的含义与接口的含义。

    2.1模块外观及尺寸

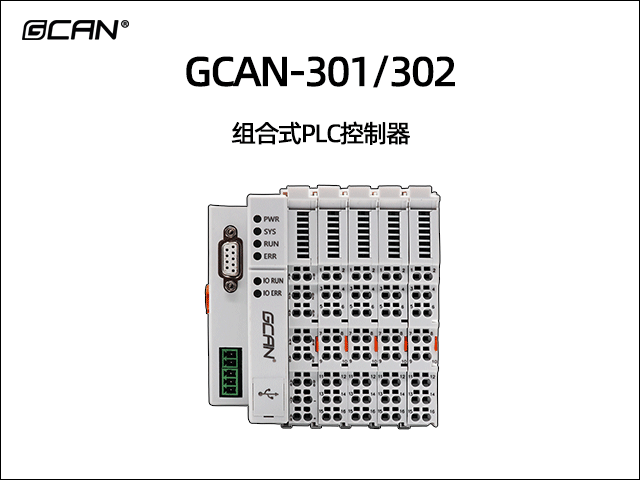

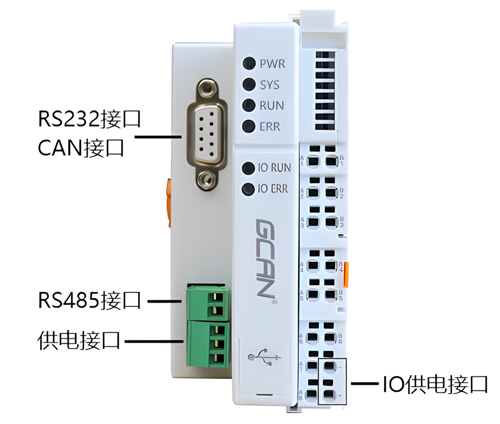

    GCAN-PLC-301/302控制器外观接口(GCAN-PLC-302为例)如图2.1所示。该系列包含2个通信接口、1组控制器电源接口、1个控制器编程接口、1组I/O电源接口。其中,通信接口包括1个RS232接口、1个CAN接口、1个RS485接口。编程接口使用USB Type-C接口。

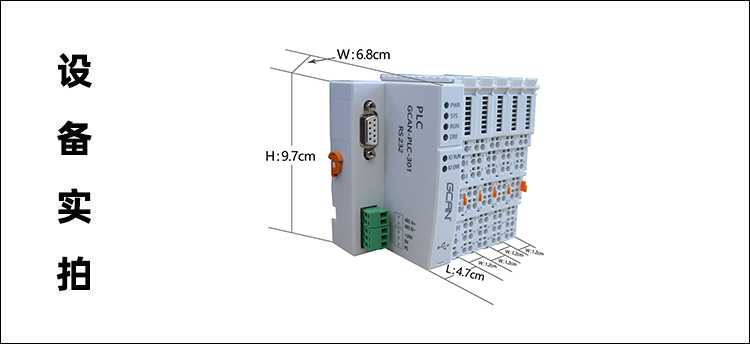

    外观尺寸如图2.2所示。

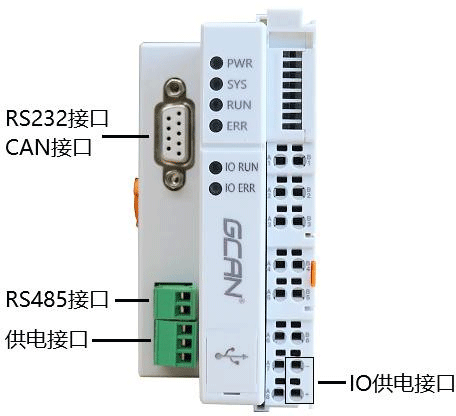

    图2.1 GCAN-PLC-302外观接口图

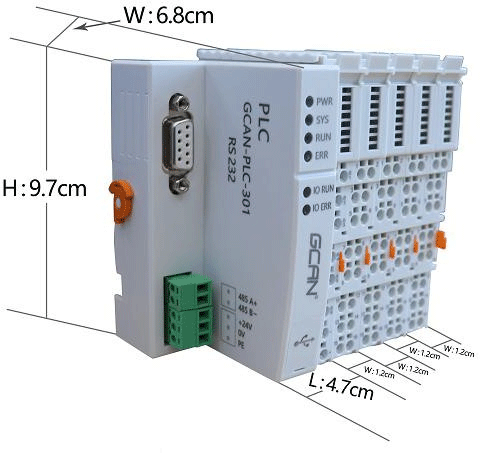

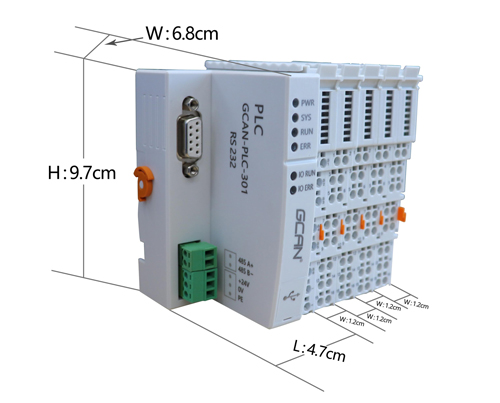

    图2.2 GCAN-PLC-302外观尺寸图

    2.2模块固定

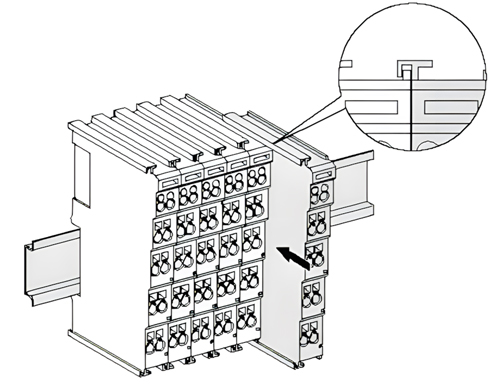

    GCAN-PLC-301/302及其配套的GC系列端子模块的安装方法如图2.3所示。


    图2.3 GCAN-PLC-IO安装

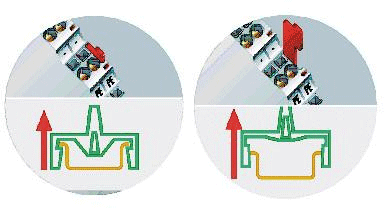

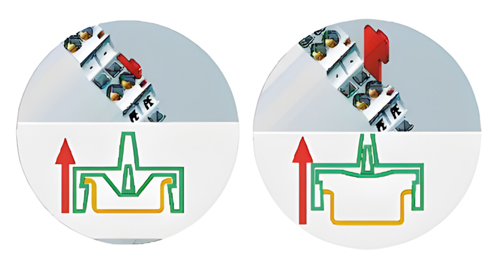

    图2.4 GCAN-PLC-IO卡扣松脱方式

    请按图2.3所示,把GCAN-PLC-301/302安装在导轨上,直到卡扣卡紧发出“咔”的声音。之后您需要逆时针旋转控制器外壳左端的橙色旋钮,将控制器的左端牢固地固定在导轨上。GCAN-PLC-301/302具有自锁机制,可有效防止设备掉落,如图2.4所示。您可以拉拽橙色拉杆带动卡扣松动后将控制器及IO模块从导轨上取下,橙色拉杆拉动分为两个阶段,第一次拉动只是将拉杆拽出,在拉出后继续拽动会感受到明显的阻力,这个时候才会松动卡扣。取下控制器之前,您需要顺时针旋转控制器外壳左端的橙色旋钮,解除锁定状态。

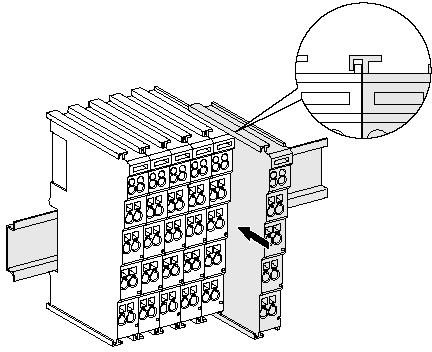

    GCAN-PLC-301/302最多可以连接16个GC系列IO模块。插入模块时,一定要沿着凹槽,在已有模块的右侧顺次插入,直到锁扣卡死并发出“咔”的一声。当您正确组装节点时,在端子模块之间不会存在明显的缝隙。如果有一个模块未被正确组装,整个IO系统将不会正常运行。

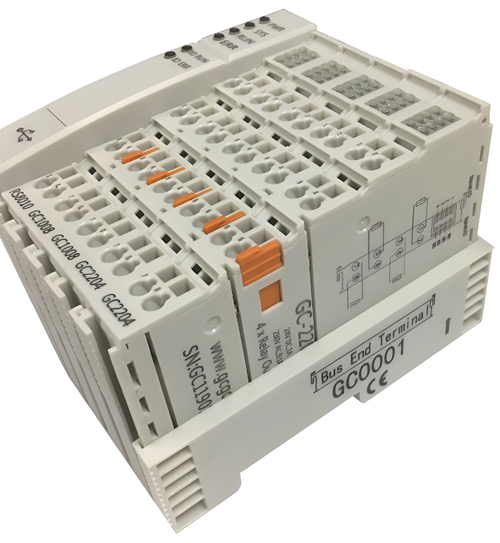

    请注意:在使用GCAN-PLC-301/302控制器时,必须保证在GCAN-PLC-301/302所有IO模块的最右端正确安装一个GC-0001终端电阻模块且该终端电阻模块已经固定到底部无松动,如图2.5所示。该终端模块将保障GC系列IO模块之间的数据传输与电力供应,缺少该终端模块或安装不当将导致整个系统出现错误。

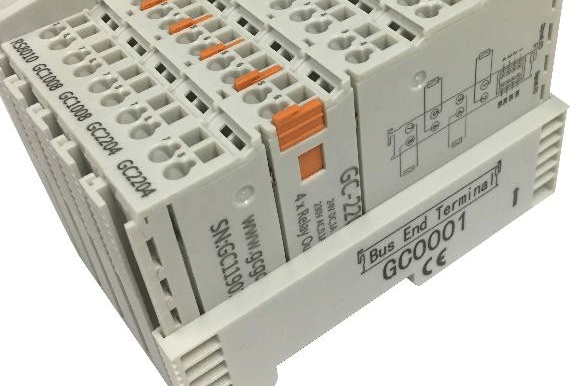

    图2.5 GC-0001终端电阻模块安装方法

    2.3接线方法

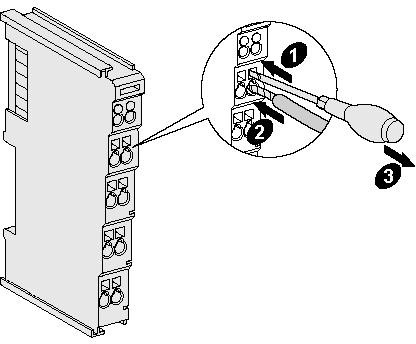

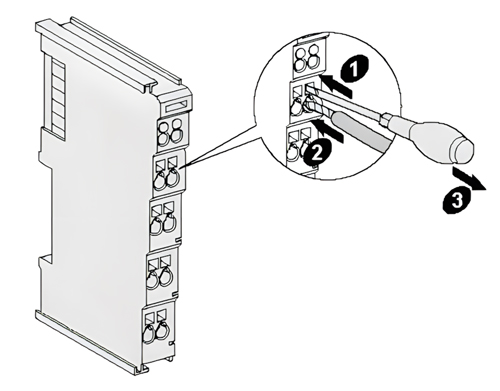

    GCAN-PLC-301/302的电源模块及GC系列IO模块的接线方法如图2.6所示,先使用一字螺丝刀插入方形孔中,顶住方形孔中金属片的上沿,用力垂直向里压。之后将线缆插入圆形孔中。插好之后,拔出螺丝刀,线缆即可稳固地锁死在圆形孔中。


    图2.6 GCAN-PLC-301/302的电源及IO模块接线

    2.4接口定义

    2.4.1总线通信与供电接口

    GCAN-PLC-301/302由总线通信模块与供电模块组成。

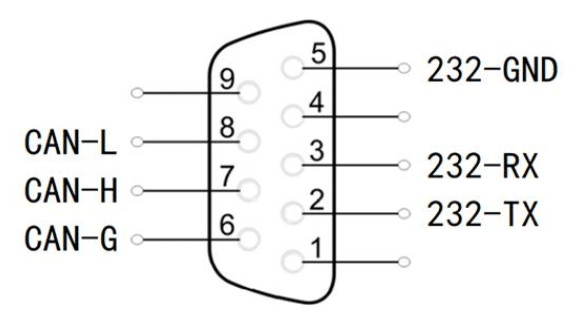

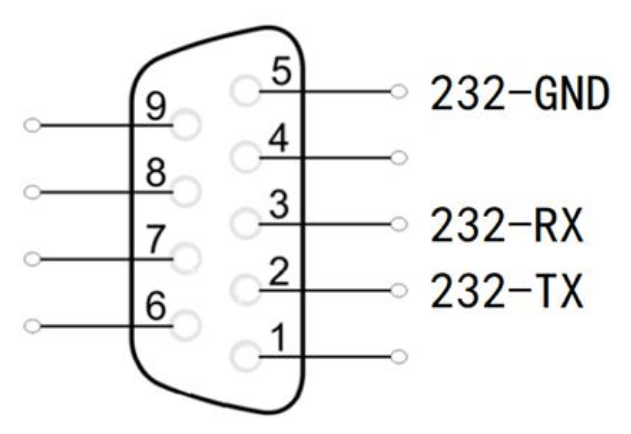

    RS232、CAN接口的DB9接口,引脚定义如下图及下表(注:未写入表中的引脚均为NC)。

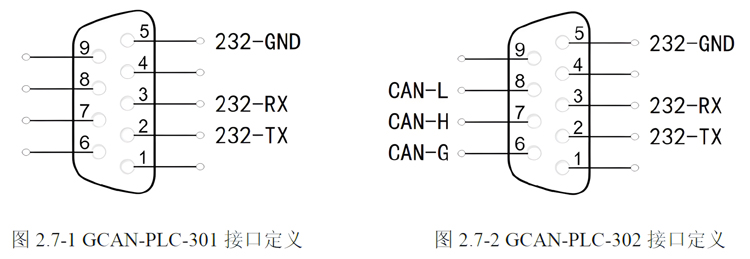

    图2.7-1 GCAN-PLC-301接口定义



    图2.7-2 GCAN-PLC-302接口定义

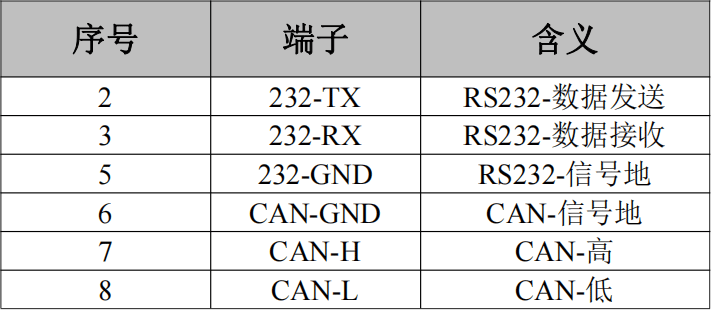

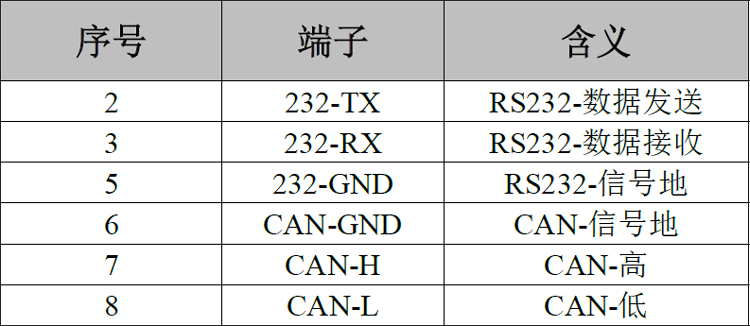

    表2.1 GCAN-PLC-301/302的接口定义

    RS485接口的2P端子接口,引脚定义如下图及下表。

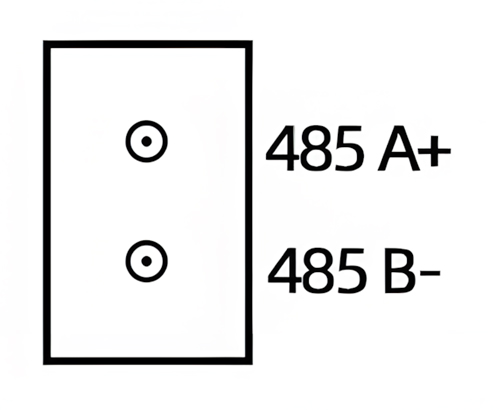

    图2.8 GCAN-PLC-301/302的RS485总线端子排

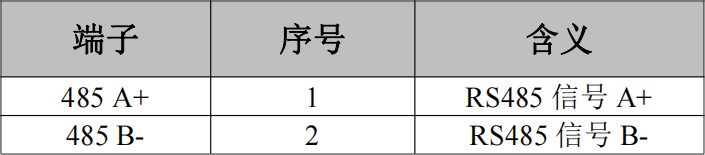

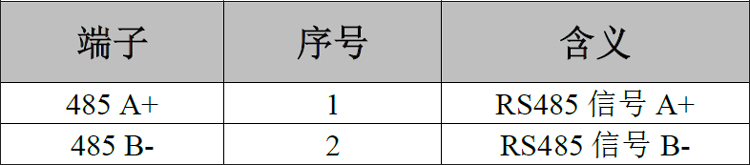

    表2.2 GCAN-PLC-301/302的RS485总线端子定义

    电源接口的3P端子接口,引脚定义如下图及下表。

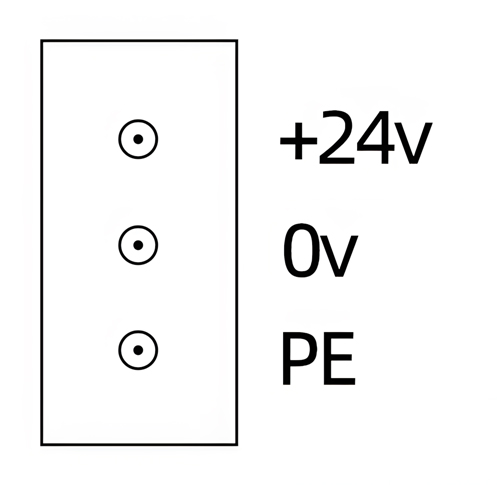

    图2.9 GCAN-PLC-301/302的电源端子排

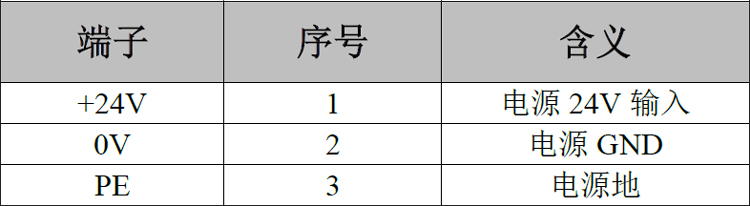

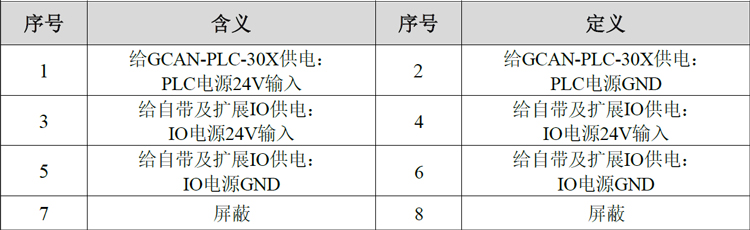

    表2.3 GCAN-PLC-301/302的电源端子定义

    2.4.2DI/DO接口

    GCAN-PLC-301/302自带8路输入,6路输出的数字量模块。默认发货PNP型,需单独外接电源使用(与GCAN-PLC-301/302电源隔离)。其中A1~A4为数字量输入与高速计数输入复用;B1~B4为数字量输出与PWM高速脉冲输出复用。接线时使用一字端子接头的线缆,将端子接头对准相应通道的圆孔插入即可;拆线时,需使用一字螺丝刀,插入需拆线的通道对应方形孔,用力向下按压(也可轻微撬动),此时相应圆孔中的夹片会松动,线缆可轻松拔出。

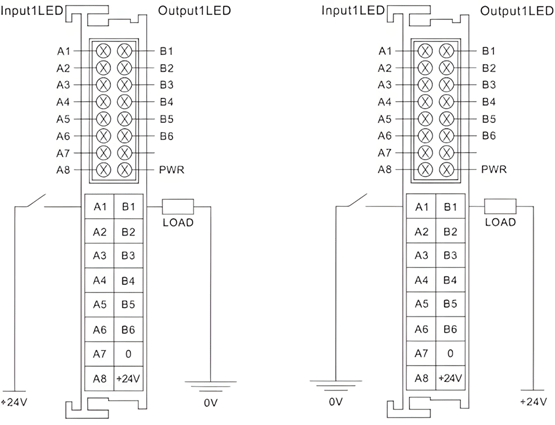

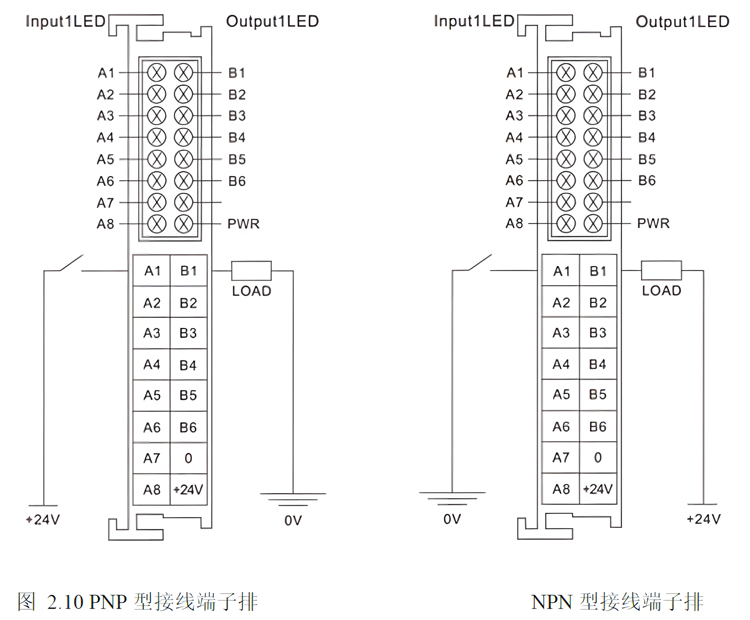

    图2.10 PNP型接线端子排NPN型接线端子排

    GCAN-PLC-301/302模块的数字量接线端子排如图2.10所示。最多可接入8个数字量输入信号,6个数字量输出信号。各个端子定义见表2.4。

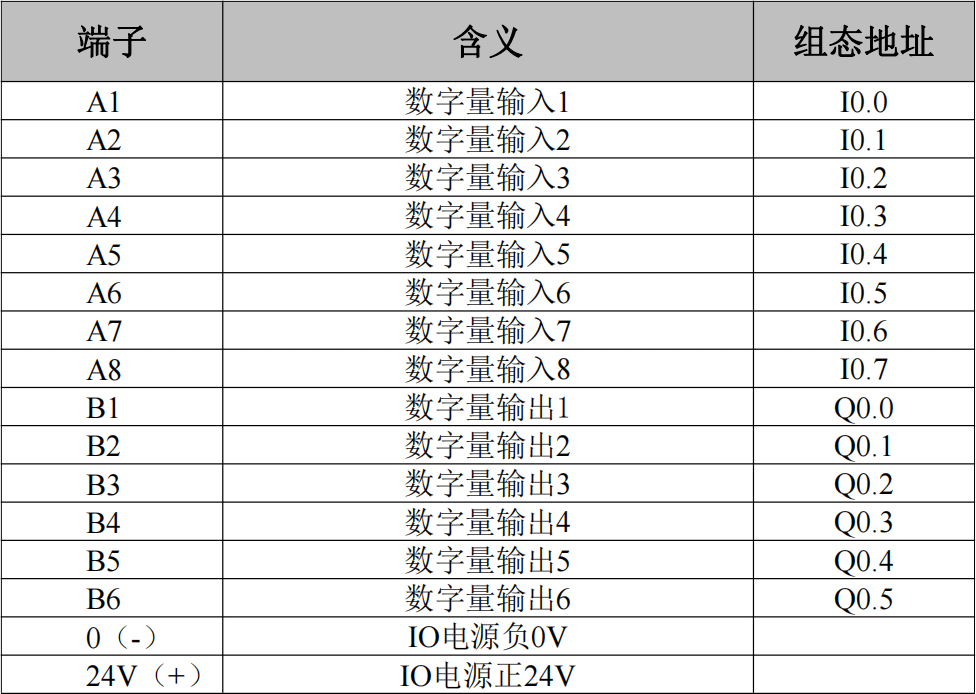

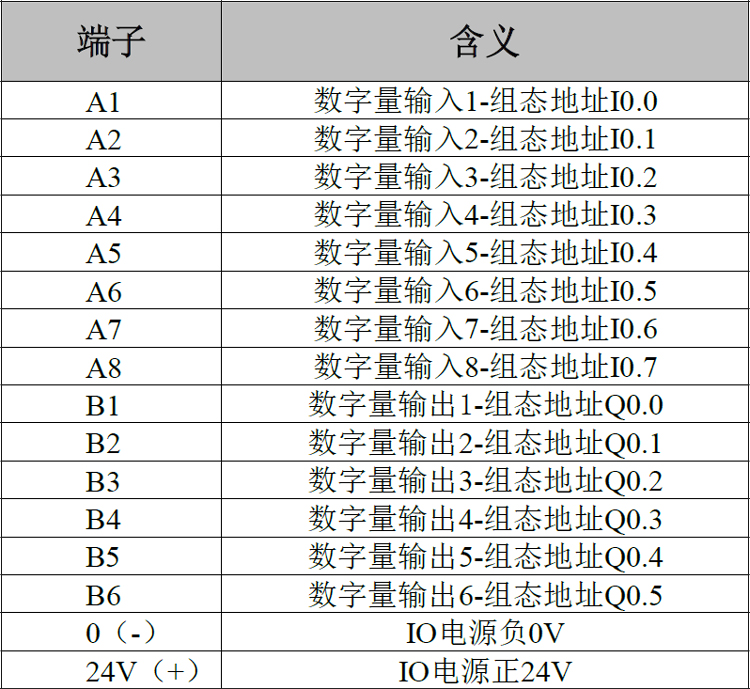

    表2.4数字量模块端子定义

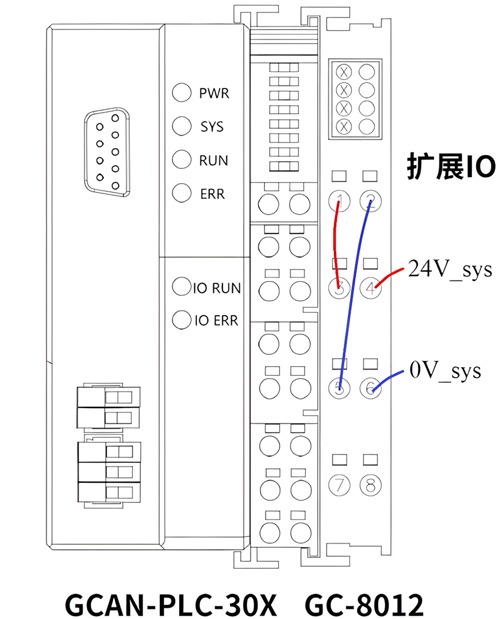

    使用时,为了与GCAN-PLC-301/302的主控模块进行电源隔离,请使用独立电源为IO模块供电,此独立电源也起到为扩展的IO片供电作用。

    2.5系统状态指示灯

    GCAN-PLC-301/302的正面突出区域包含6个圆形状态指示灯。指示灯的具体指示功能见表2.5。指示灯处于不同状态下时,GCAN-PLC-301/302的状态如表2.6所示。

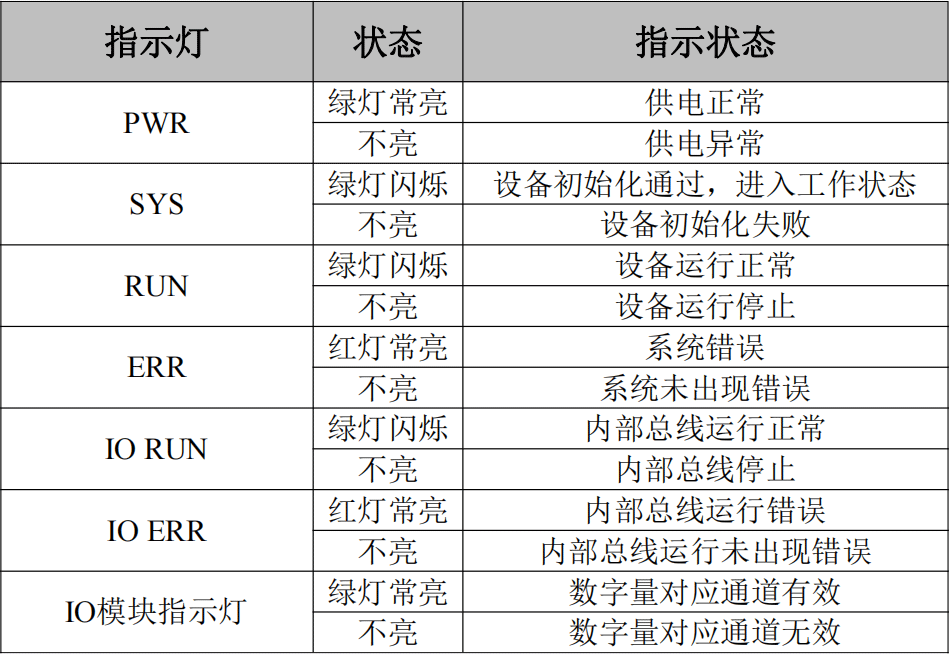

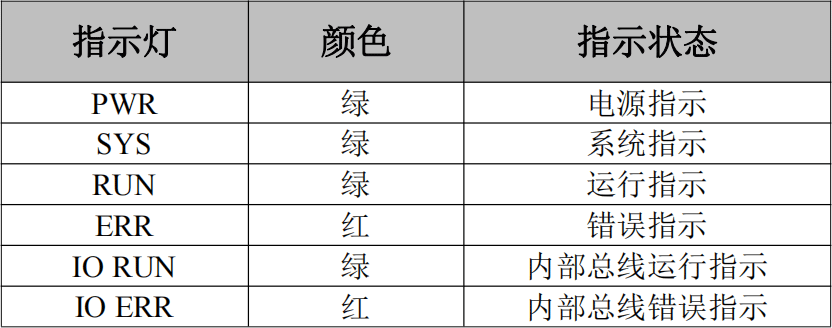

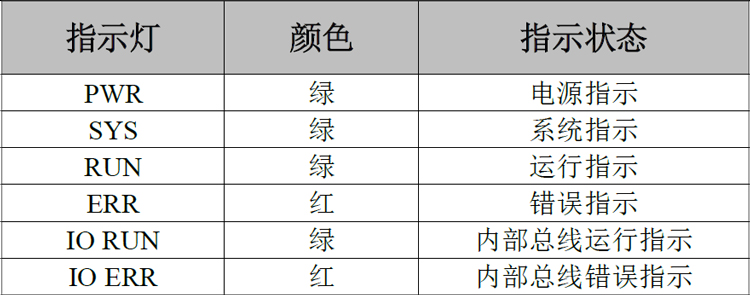

    表2.5 GCAN-PLC-301/302指示灯定义

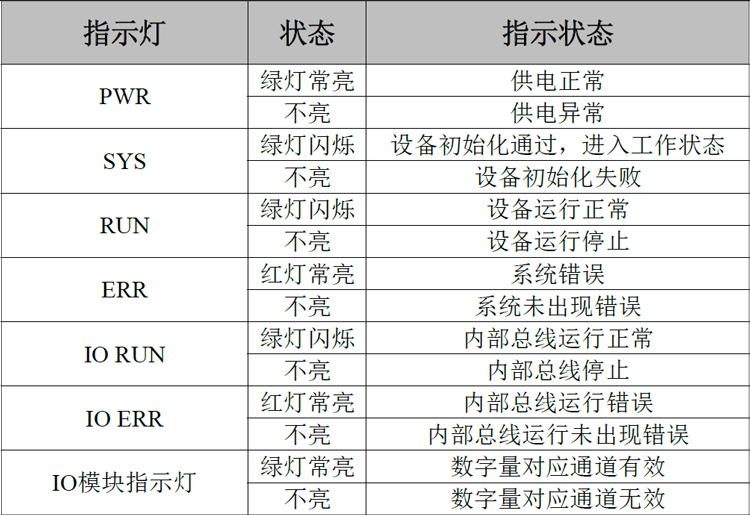

    表2.6 GCAN-PLC-301/302指示灯状态含义

    GCAN-PLC-301/302的IO模块未设置错误指示灯,请通过“IO RUN”和“IO ERR”指示灯来判断IO模块的状态。若GCAN-PLC-301/302的“IO ERR”指示灯亮起,表示IO模块为不正常工作,请优先检查模块安装情况。

    3.通信连接

    3.1串口连接

    GCAN-PLC-301/302使用标准串口电平,因此该模块可以直接与带有RS232或RS485接口的设备进行连接。

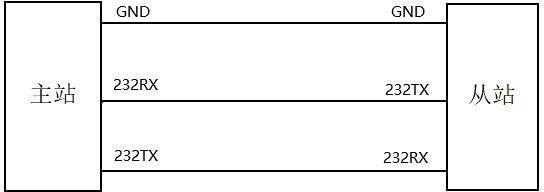

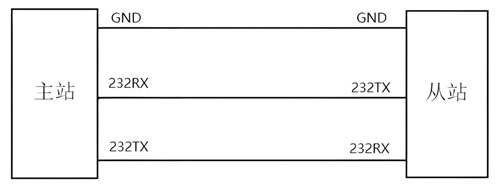

    RS232总线的连接如图所示:

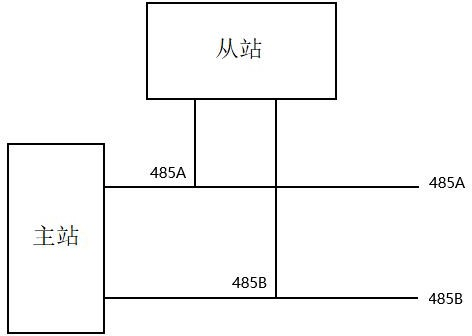

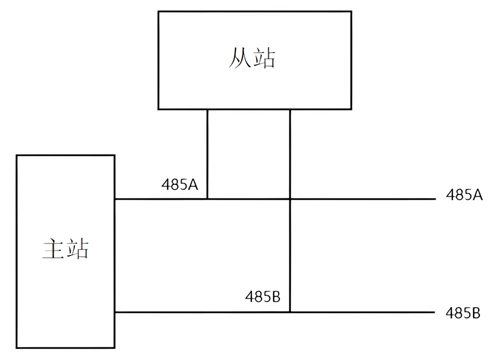

    RS485总线的连接如图所示:



    3.2CAN连接

    GCAN-PLC-301/302接入CAN总线时仅需要将CAN_H连CAN_H,CAN_L连CAN_L即可建立通信。

    CAN-bus网络采用直线拓扑结构,总线最远的2个终端需要安装120Ω的终端电阻;对于分支连接,其长度不应超过3米。CAN-bus总线的连接如图3.1所示。

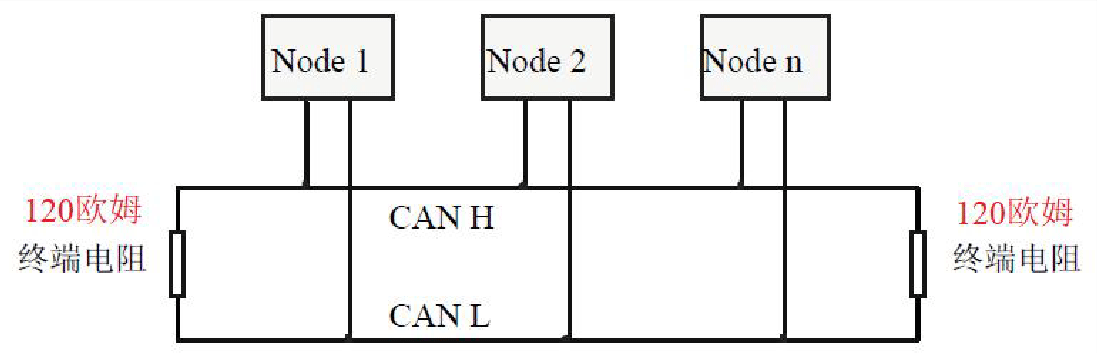

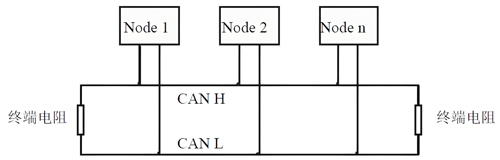

    图3.1 CAN-bus网络的拓扑结构

    请注意:CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率,最大总线长度和波特率关系详见表3.1。若通讯距离超过1km,应保证线的截面积大于Φ1.0mm2,具体规格应根据距离而定,常规是随距离的加长而适当加大。

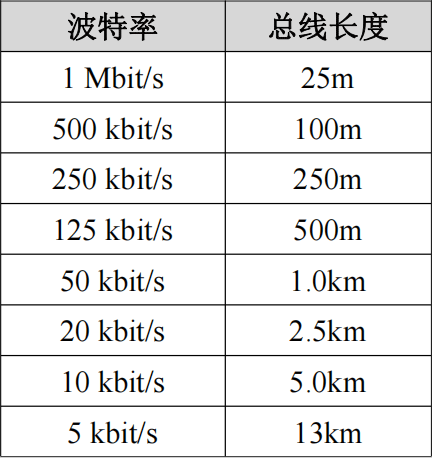

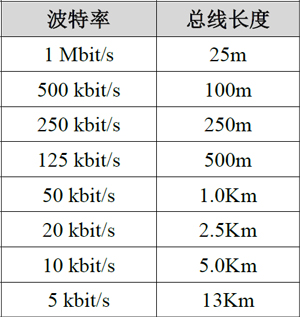

    表3.1波特率与最大总线长度参照表

    3.3CAN总线终端电阻

    为了增强CAN通讯的可靠性,消除CAN总线终端信号反射干扰,CAN总线网络最远的两个端点通常要加入终端匹配电阻,如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω,则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器,则终端电阻须另外计算。

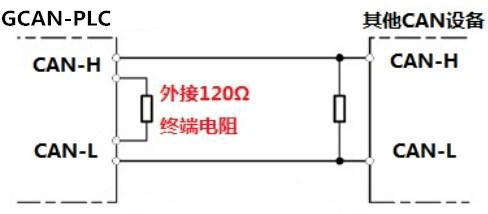

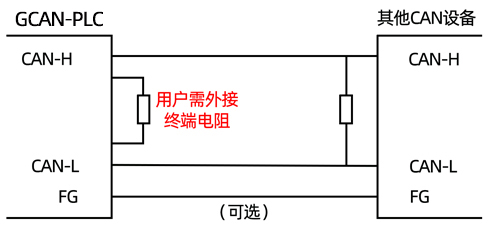

    图3.2 GCAN-PLC-301/302与其他CAN节点设备连接

    请注意:GCAN-PLC-301/302的CAN总线内部未集成120Ω终端电阻。如果节点数目大于2,中间节点不需要安装120Ω的终端电阻。需要使用时,将电阻两端分别接入CAN_H、CAN_L即可,如图3.2所示。

    4.PLC程序运行开关、复位按键及编程接口

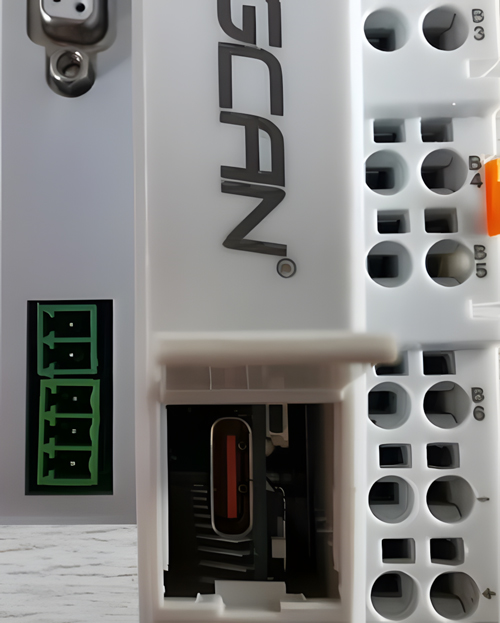

    GCAN-PLC-301/302提供1个程序运行开关、1个复位按键和一个编程接口。打开盖板后实物图如图4.1所示:


    图4.1盖板打开后实物图

    ①为盖板。默认为关闭状态。您可以通过随货附赠的一字螺丝刀抵住位于盖板下方的空隙,轻轻撬开盖板。

    ②为复位按键。

    ③为运行/停止拨码开关。

    ④为编程/系统日志(log)复用接口。

    注意:

    1.运行/停止开关的拨码位于上方时(朝向复位按钮一侧),表示PLC处于运行状态;运行/停止按钮的拨码位于下方时(背向复位按钮一侧),表示PLC处于停止状态。

    2.上电后长按复位键到ERR灯闪烁,用于升级固件。

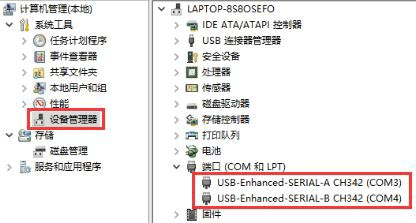

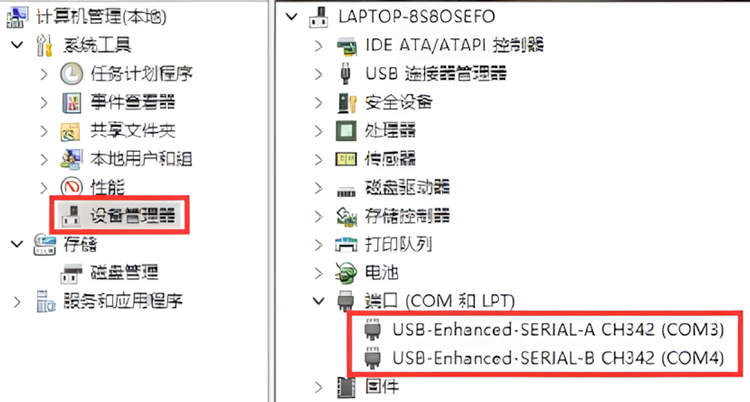

    3.编程/系统日志(log)复用接口形式为USB Type-C接口,其中USB-Enhanced-SERIAL-A为编程接口,支持COM1到COM9,详见5.3.4章节;USB-Enhanced-SERIAL-B为系统日志(log)接口。




    5.CODESYS软件简介及下载程序

    5.1软件安装

    Codesys编程软件是标准的Windows界面,支持编程、调试及配置,可与PLC控制器进行多种方式的通讯,如串口、USB及以太网等。(软件下载地址:http://www.Codesys.cn/list-DOWNLOAD.html),安装文件直接按照默认设置安装即可。GCAN系列PLC系列产品支持Codesys V3.5 SP16及以上版本。(已有软件请注意查看软件版本)

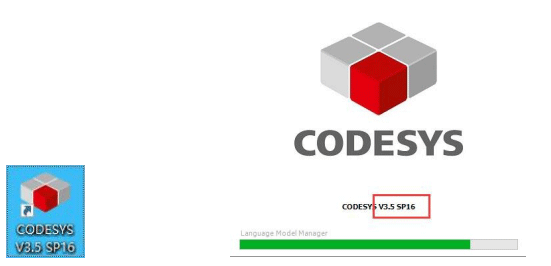

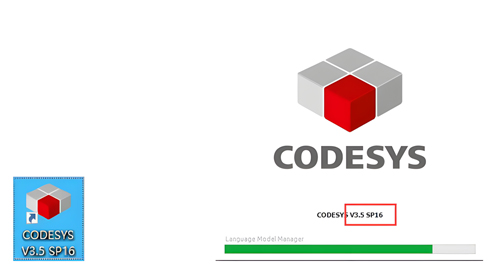

    安装完成后,可以直接在桌面找到Codesys图标,双击运行打开会显示软件版本。

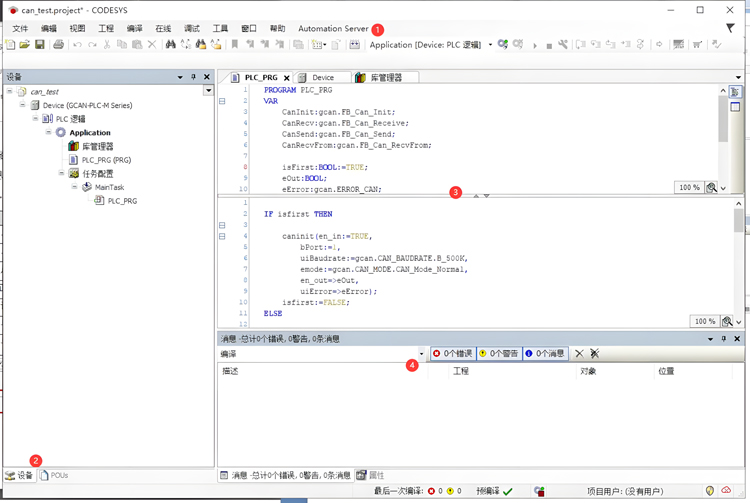

    5.2Codesys编程界面简介

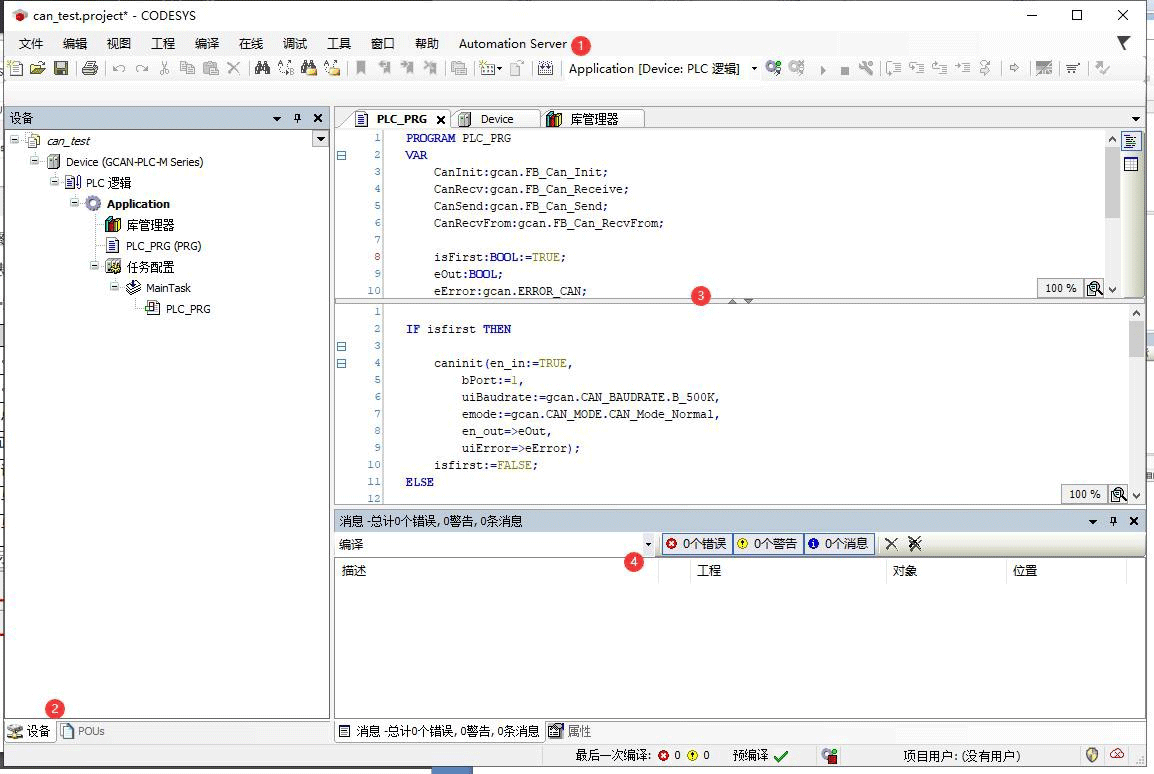

    Codesys编程界面

    Codesys编程界面中主要包含:

    1)菜单工具栏

    2)设备/POU窗口

    3)编程窗口

    4)消息窗口

    5.3安装库及设备描述文件

    5.3.1库文件安装

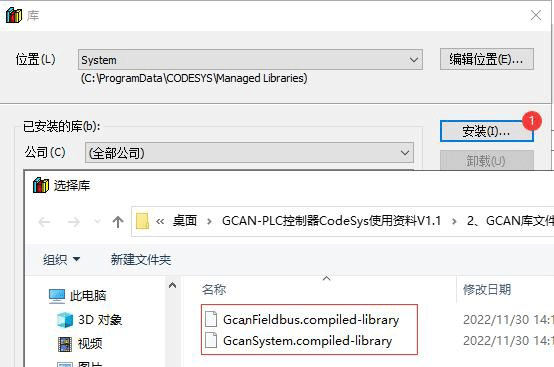

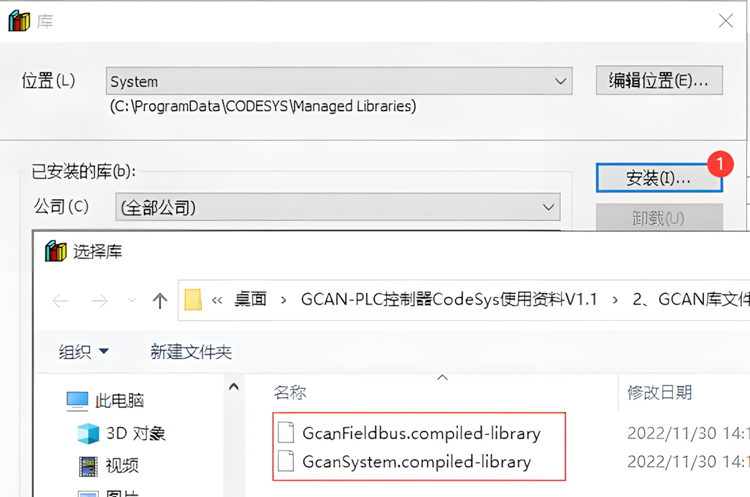

    菜单工具栏->工具->库:安装库文件:



    5.3.2设备描述文件安装

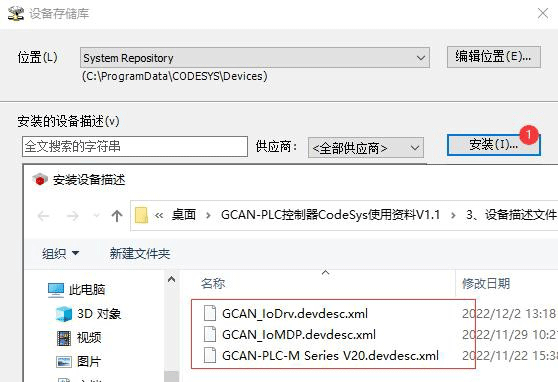

    菜单工具栏->工具->设备存储库:安装设备描述文件:



    5.4新建Codesys PLC工程

    5.4.1工程创建

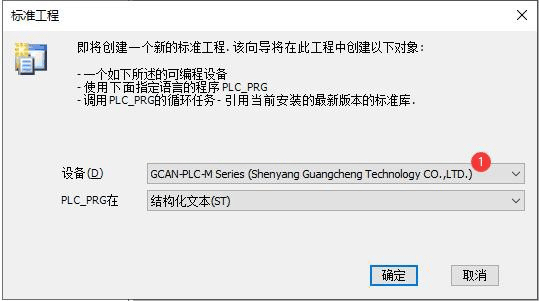

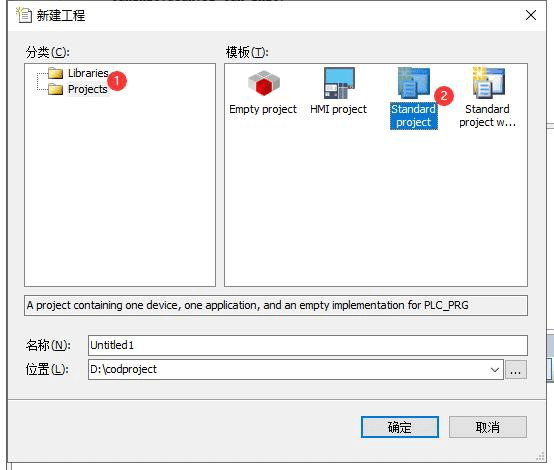

    菜单工具栏->文件->新建工程,创建Standard project,设备选择“GCAN-PLC-M”,如下图所示。





    5.4.2添加PLC设备(GCAN-PLC-324为例)

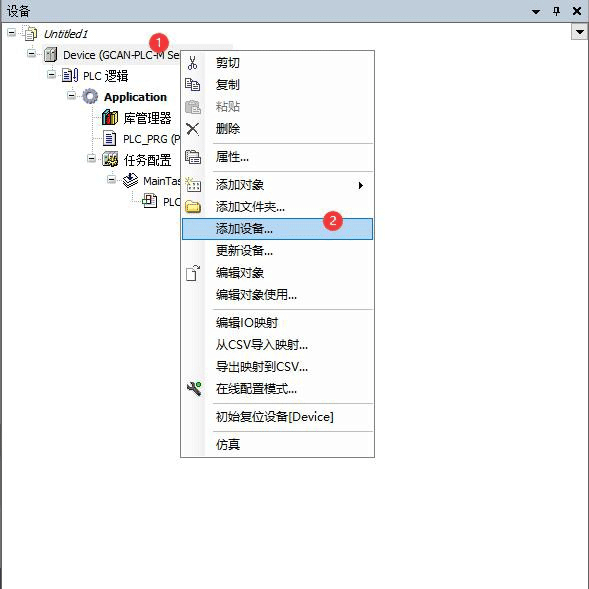

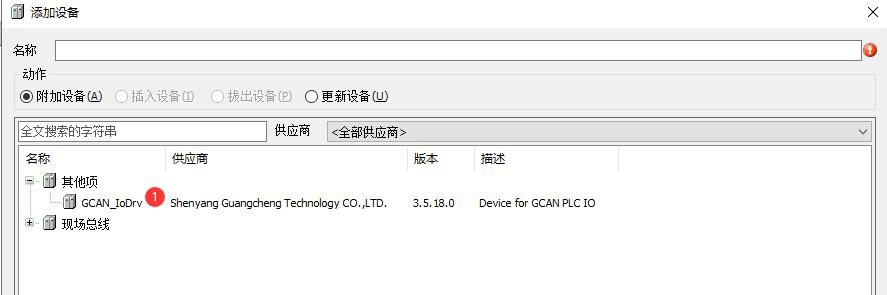

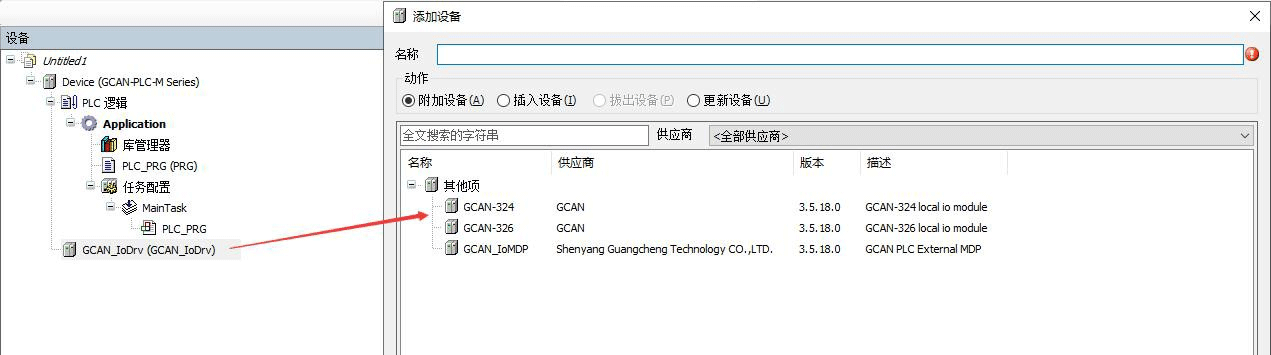

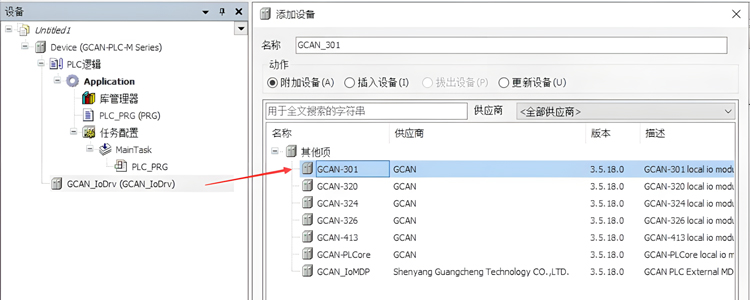

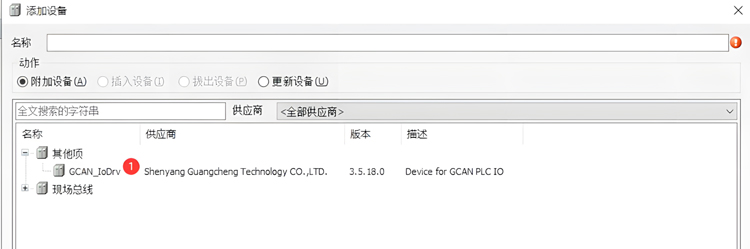

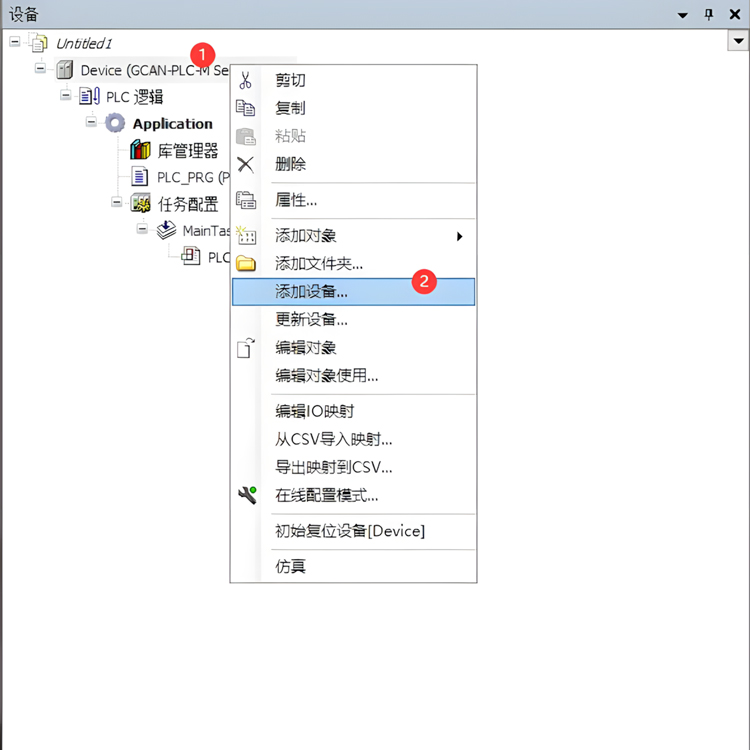

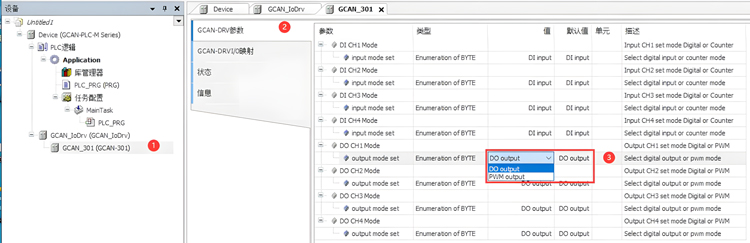

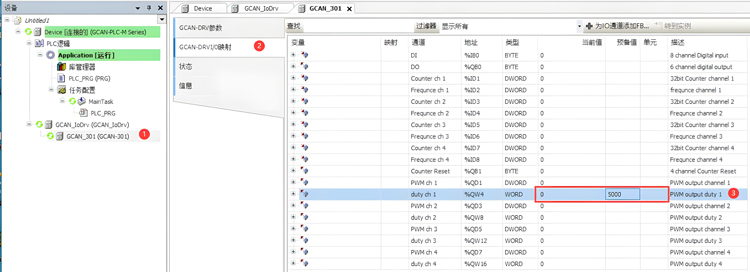

    设备/POU窗口->Device右键->添加设备,选择GCAN_IoDrv;

    GCAN_IoDrv右键->添加设备,选择GCAN-324。





    5.5设备连接

    GCAN-PLC-301/02使用串口下载程序。

    5.5.1 Codesys通讯配置

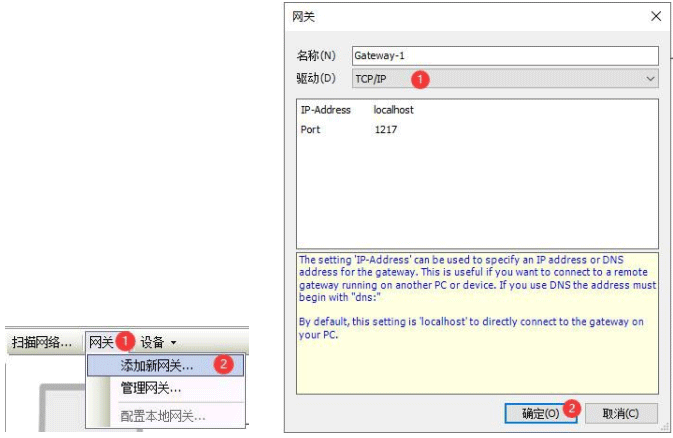

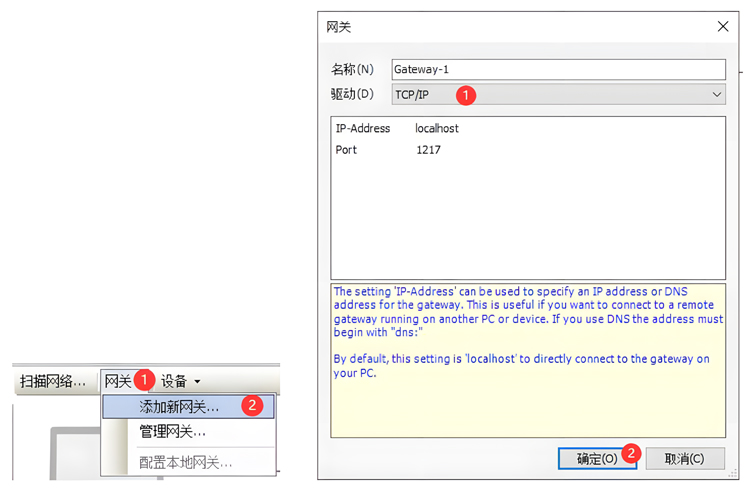

    网关->添加新网关,驱动选TCP/IP,点击“确定”按钮;

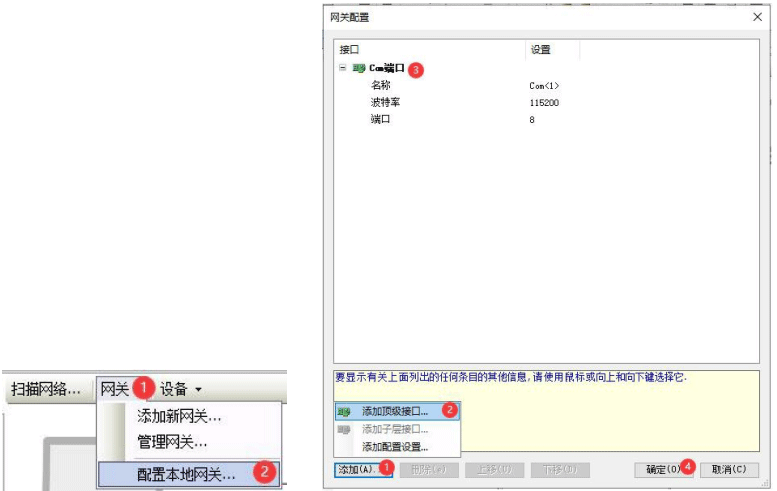

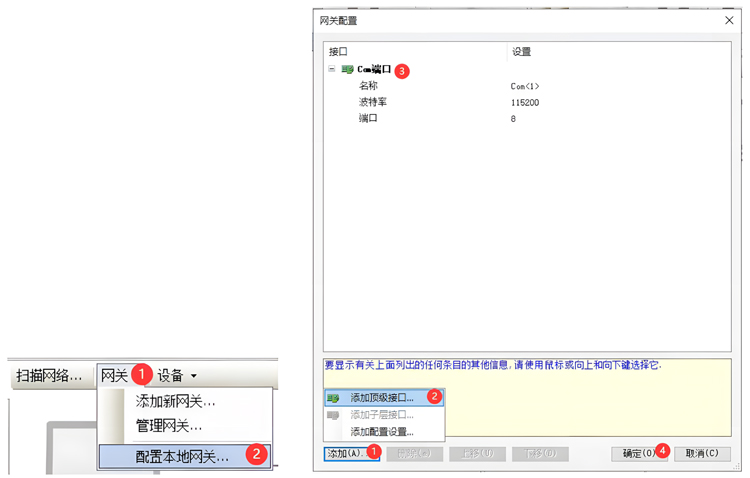

    网关->配置本地网关,添加顶级接口,选择Com端口,波特率选择115200,点击“确定”按钮。

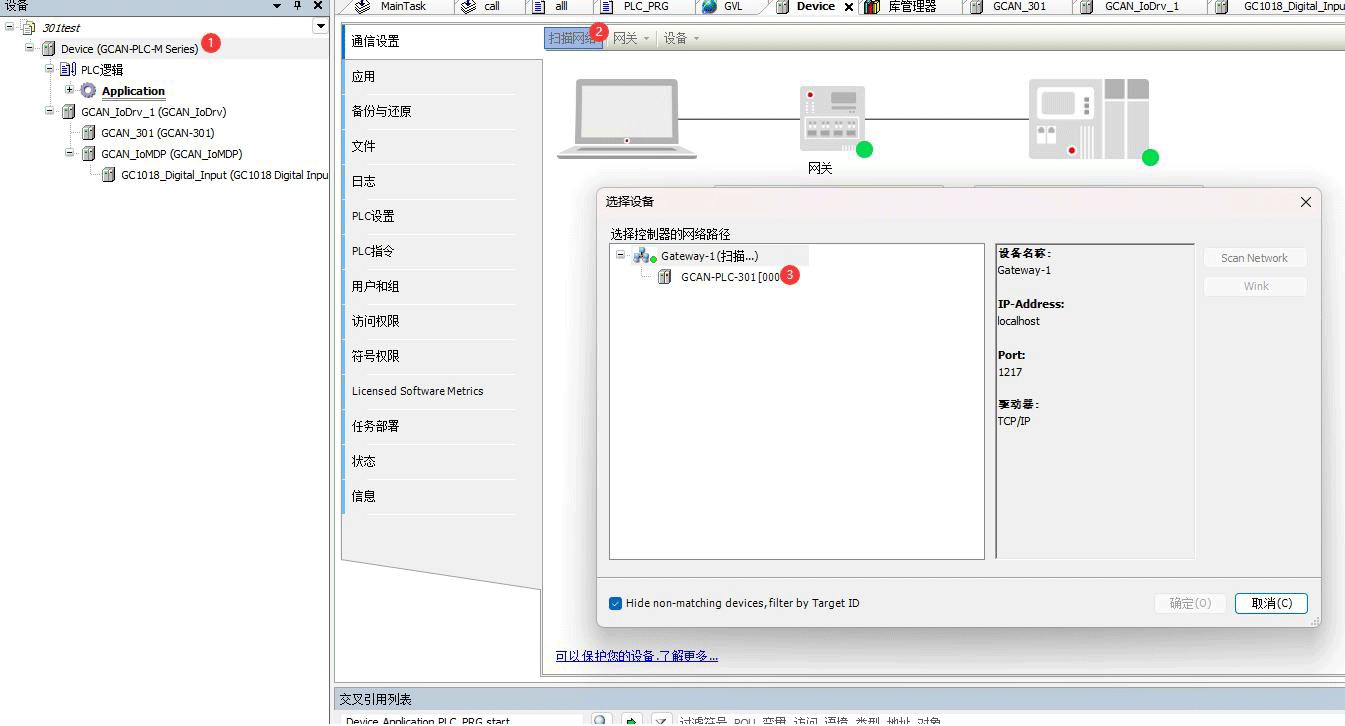

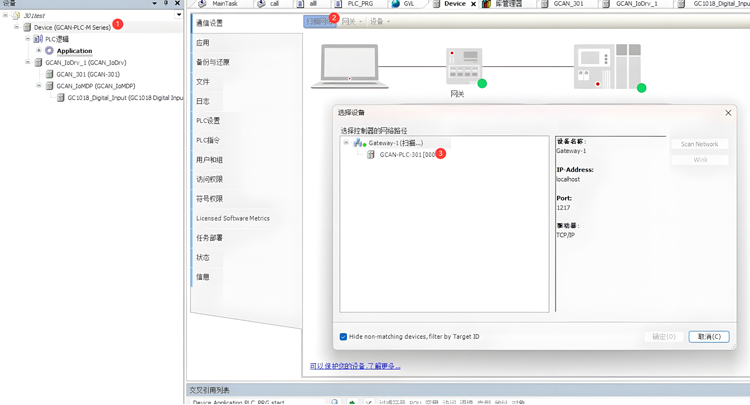

    双击Device窗口->扫描网络,选择对应的设备,点击“确定”按钮。

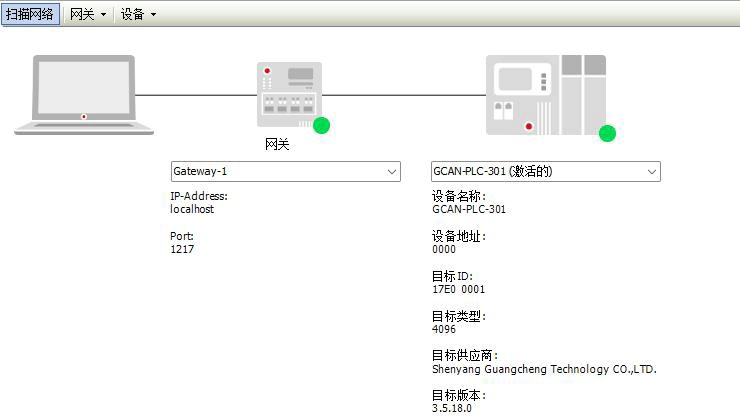

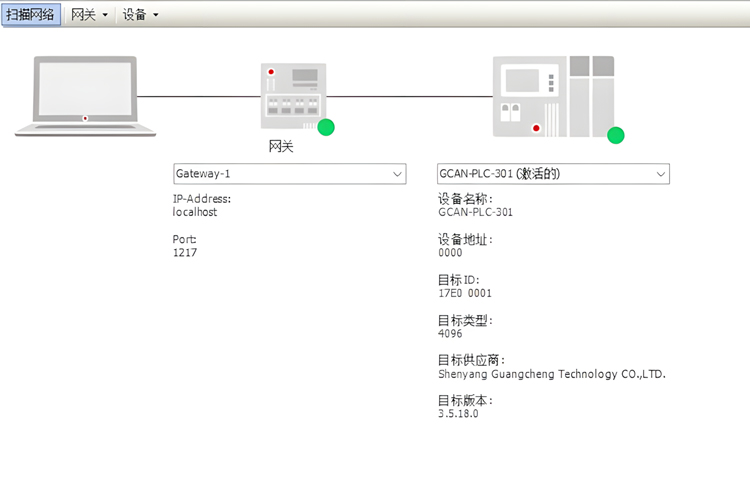

    设备连接成功后,窗口如图所示:



    6.OpenPCS软件简介及下载程序

    6.1软件安装

    OpenPCS编程软件

    6.2PLC编程界面简介

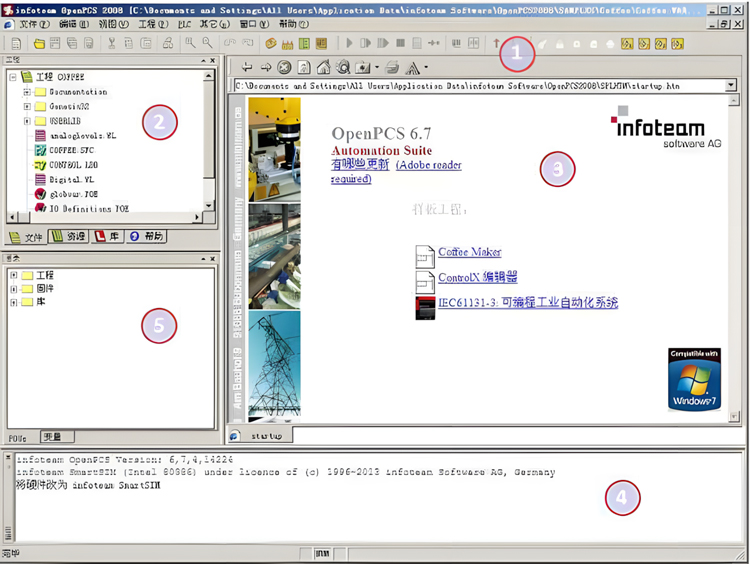

    图6.1 OpenPCS编程界面

    OpenPCS编程界面中主要包含:

    1)菜单工具栏

    2)工程浏览器

    3)编辑窗口

    4)输出窗口

    5)目录窗口

    6.3创建项目并下载程序

    注意:GCAN-PLC-301/302使用USB Type-C接口下载程序,端口号1-9生效。

    6.3.1工程创建

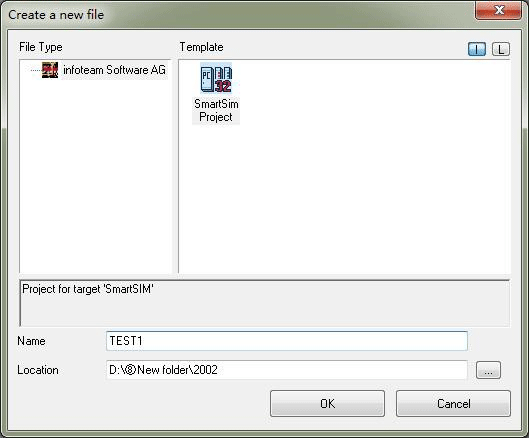

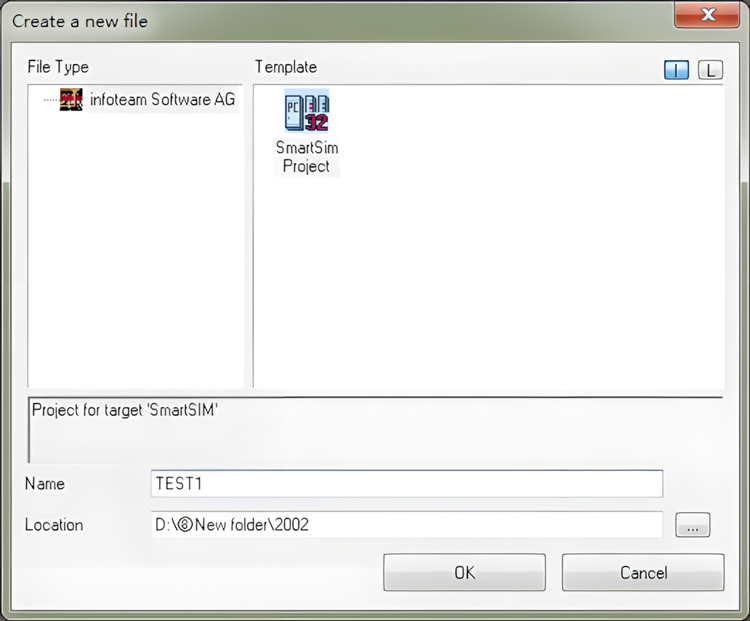

    点击Project->new,创建新项目,如下图6.2所示。


    图6.2创建项目

    6.3.2添加程序页文件

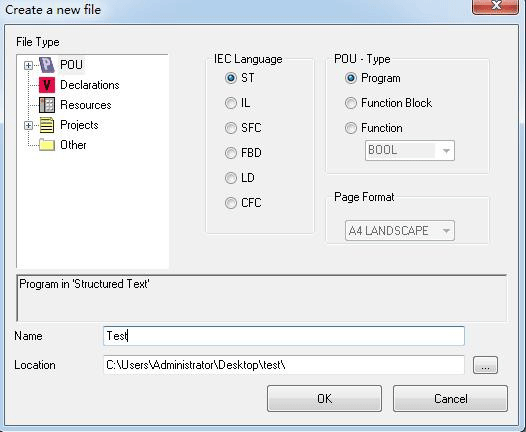

    为项目添加文件(例如:添加ST语言编写的程序页ST,Program),如图5.3所示。

    变量名及程序名称定义规则

    根据IEC 61131-3标准,变量名及程序名称必须由字母、数字和下划线字符组成。此外,含应遵循如下规则:

    1)标识符的首字母必须是字母或下环线,最后一个字符必须是字母或数字,中间允许字母、数字、下划线。

    2)标识符中不区分字母的大小写。

    3)下划线是标识符的一部分,但标识符中不允许有两个或两个以上连续的下划线。

    4)不得含有空格,例如ab_c、AB_de和_AbC是允许的标识符,而1abc、abc和a bc均不允许。

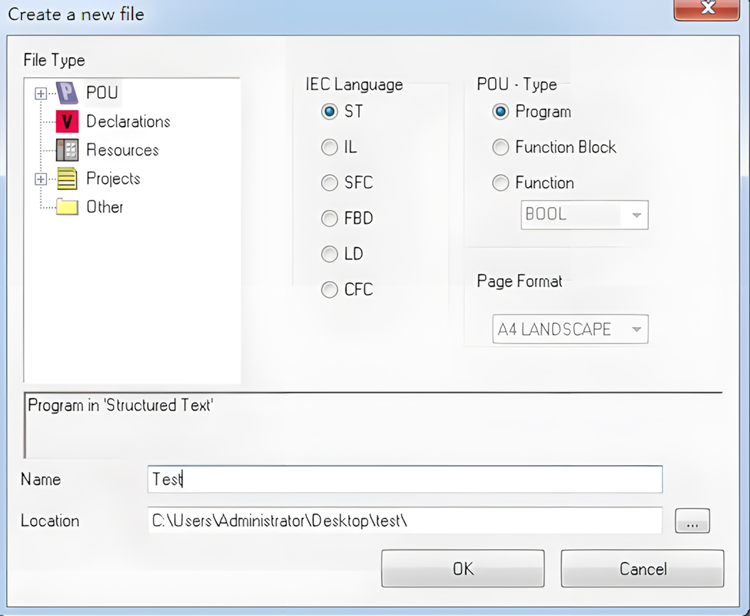

    图6.3创建项目中的程序页

    6.3.3程序编写

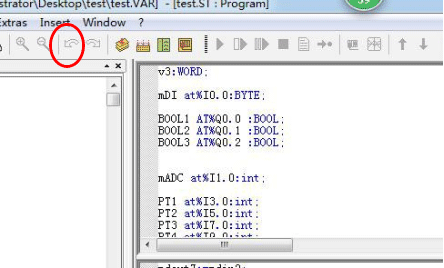

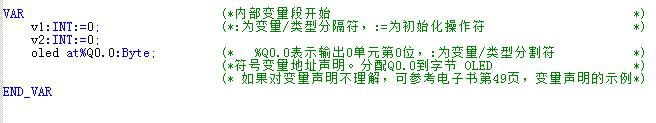

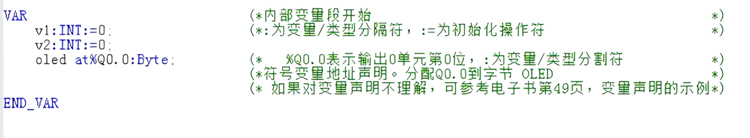

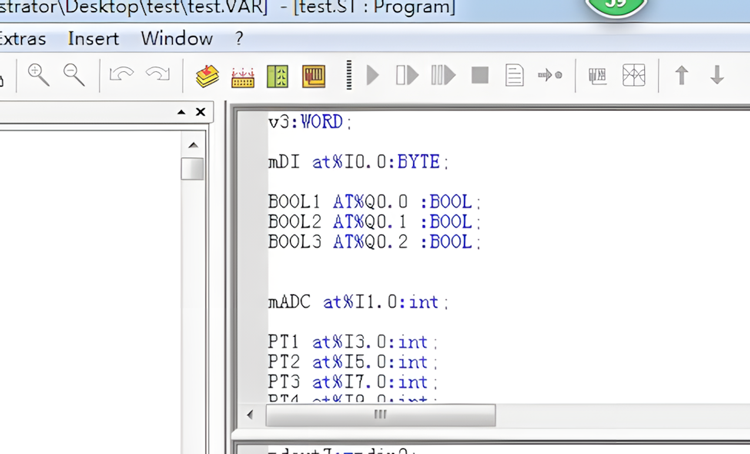

    首先需要在变量区定义变量(VAR到END_VAR)。

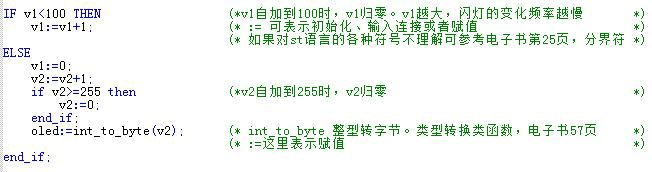

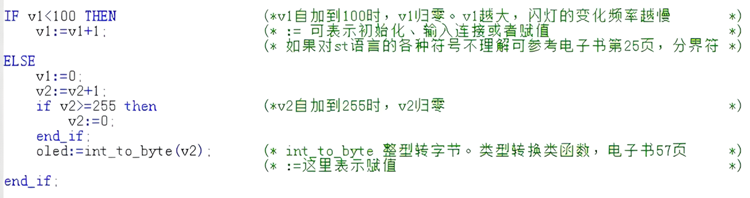

    完成变量定义后便可在下方的编程界面开始编程了,下面为用ST编写的简单例程语句:LED跑马灯例程:



    6.3.4设置调试连接

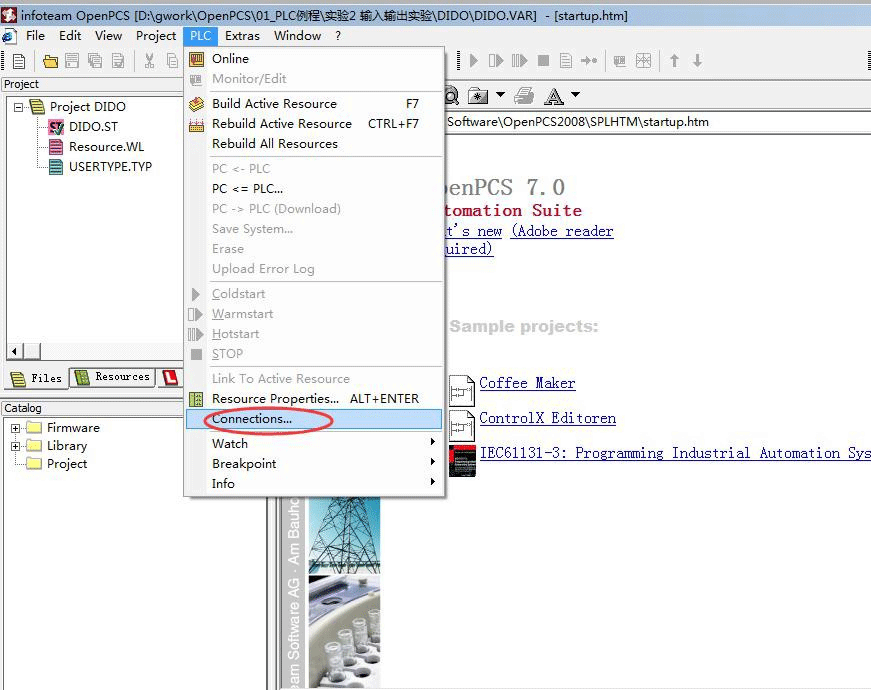

    1、点击PLC->Connections...(连接...)。


    图6.4调试连接

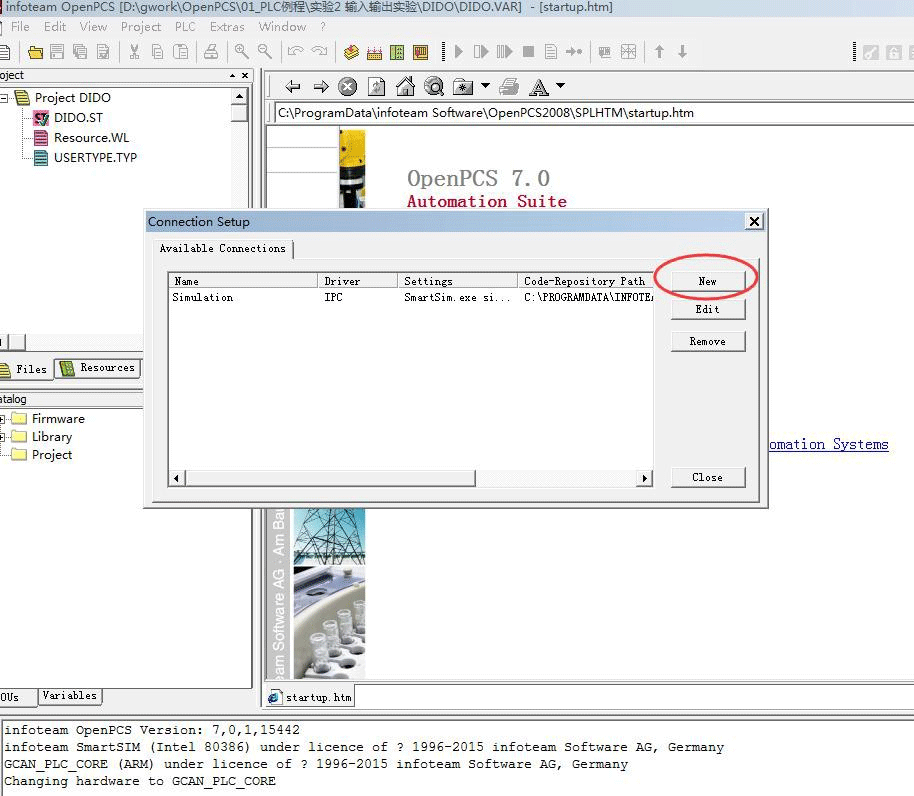

    2、在Connection Setup(连接设置)窗口新建连接,设置参数。点击“New”按钮。


    图6.5点击“New”

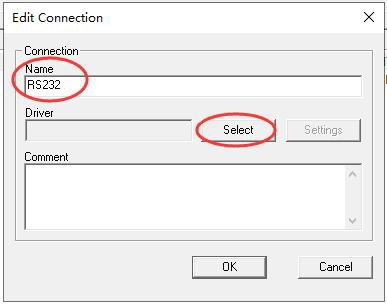

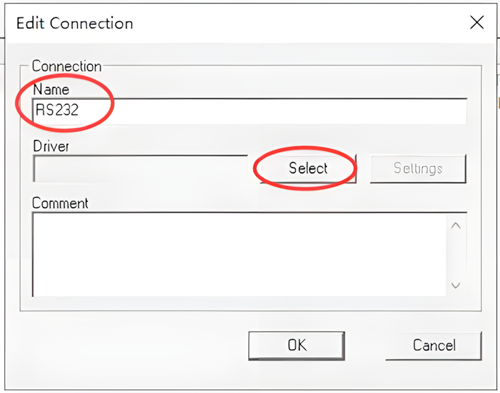

    3、在Name中输入RS232,点击Select按钮。


    图6.6点击“Select”按钮

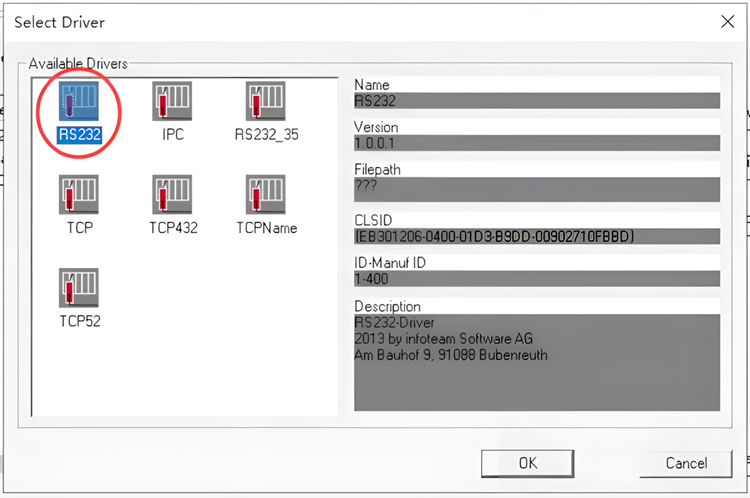

    4、点击RS232图标,之后点击OK。


    图6.7选择RS232

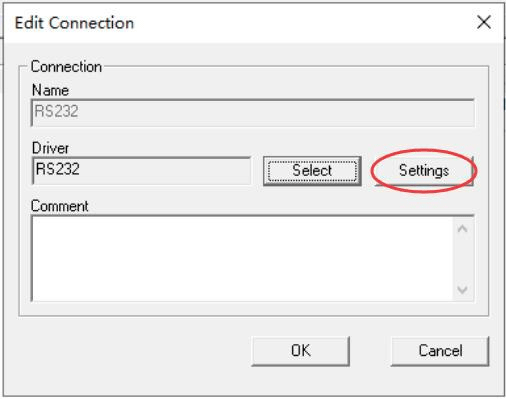

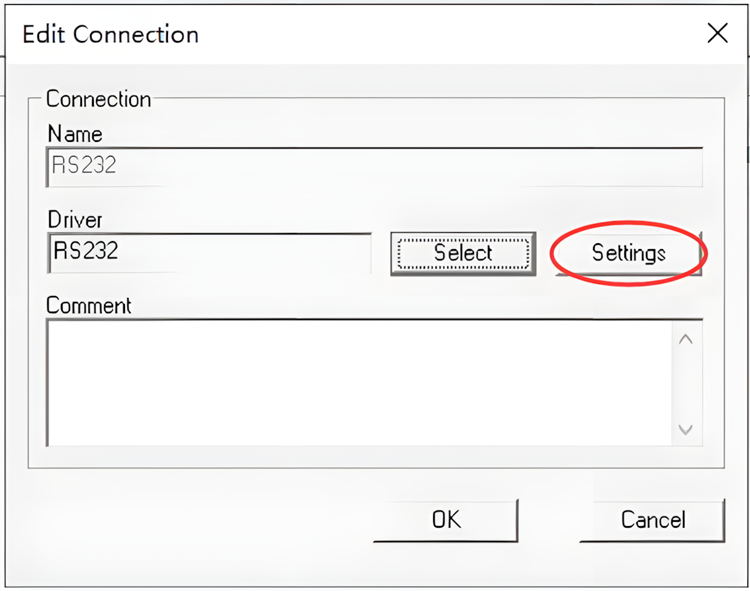

    5、Driver中会显示“RS232”字样,点击“Settings(设置)”按钮。


    图6.8点击“Settings”按钮

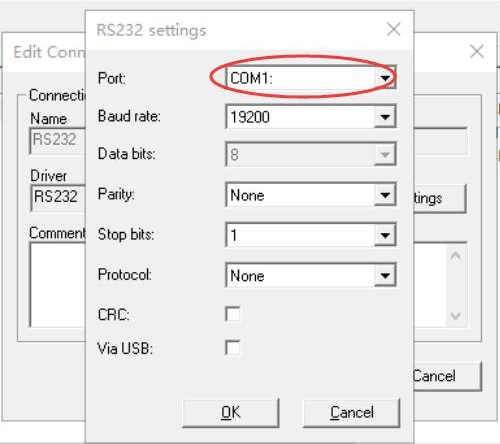

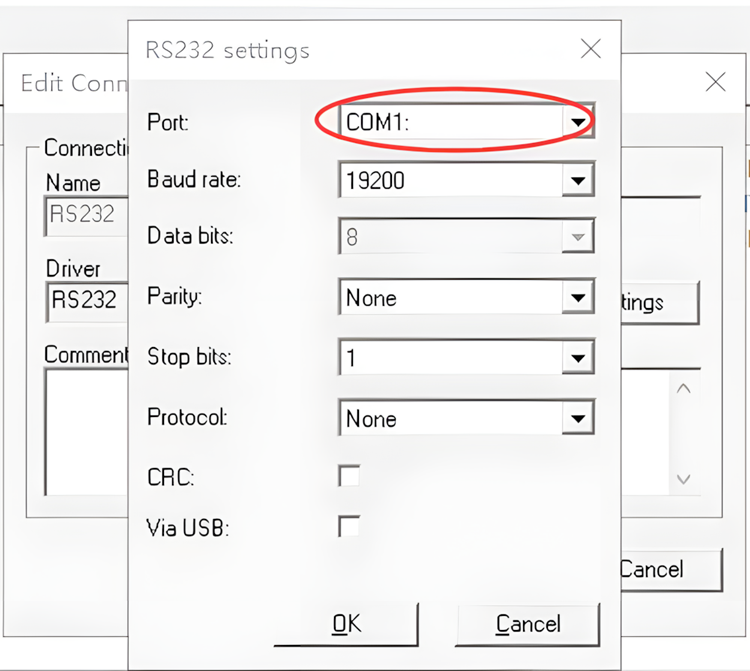

    6、Port(端口)请选择USB-Enhanced-SERIAL-A对应的端口,支持小于等于COM9(详见第4章),波特率固定为19200,设置好后点OK。


    图6.9 IP地址及端口号设置

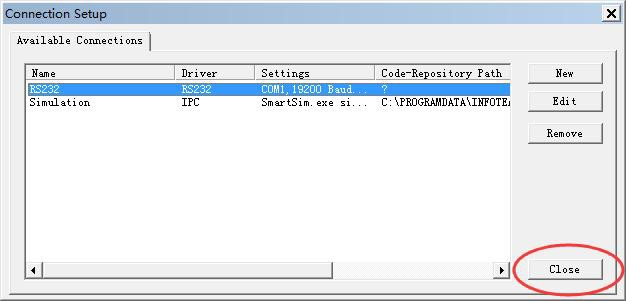

    7、设置好后,返回Connection Setup(连接设置)界面,点击“Close(关闭)”。


    图6.10点击“Close”

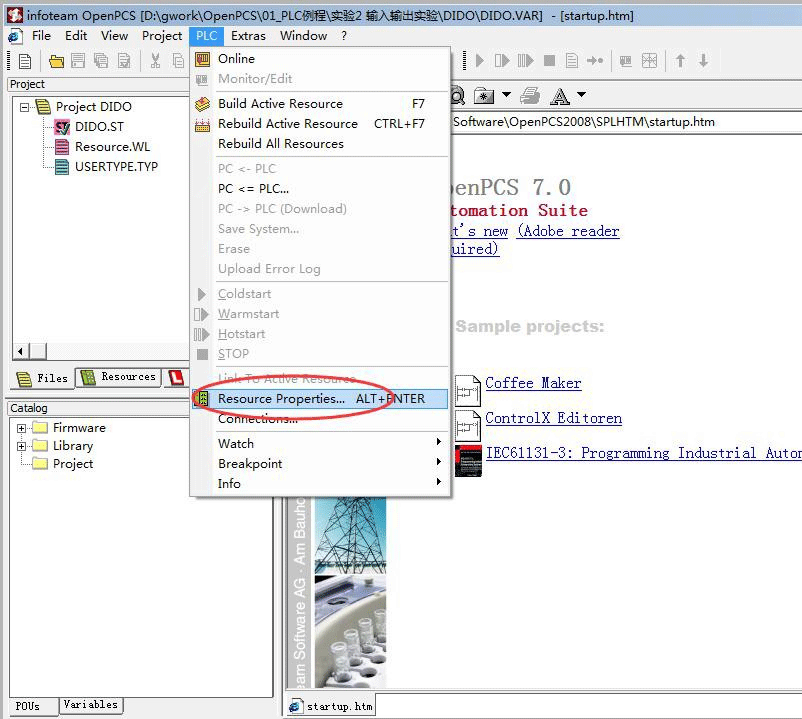

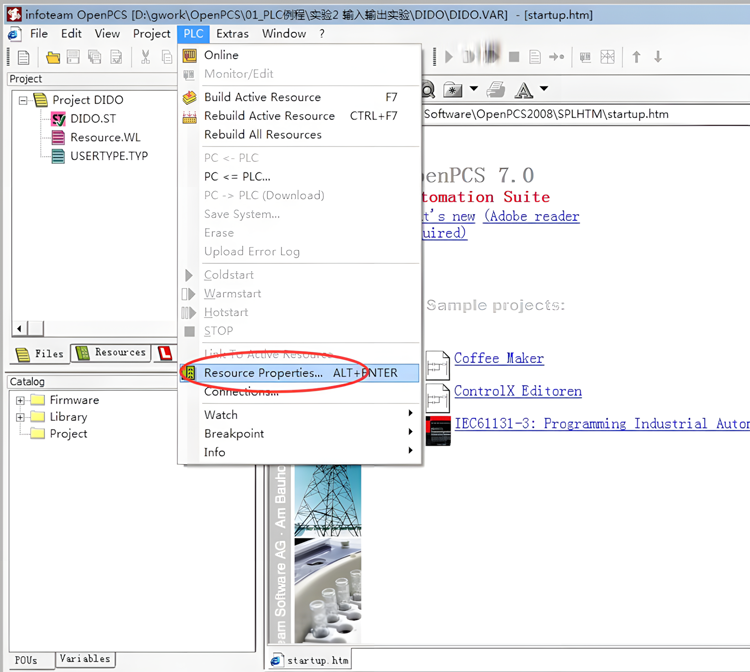

    8、设置Resource Properties(资源属性),如下图所示。


    图6.11设置资源属性

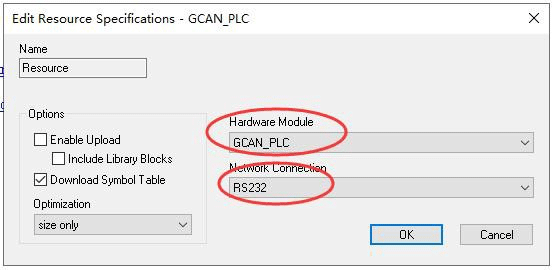

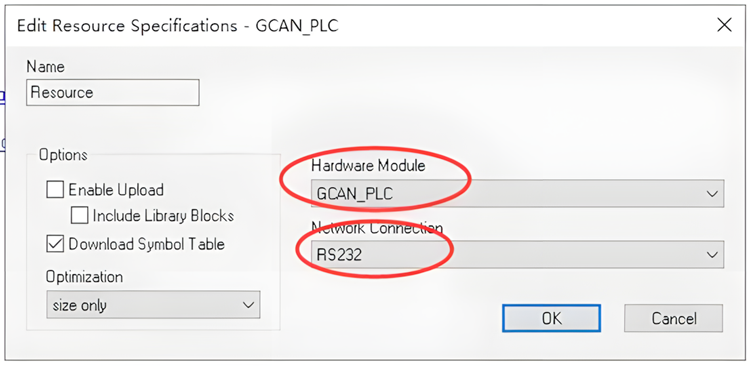

    9、选择GCAN_PLC和RS232。


    图6.12选择GCAN_PLC和TCP

    6.3.5下载程序并调试

    1、完成程序编写后需点击Build Active Resource(生成当前资源)按钮,如图6.13所示。


    图6.13点击Build Active Resource按钮

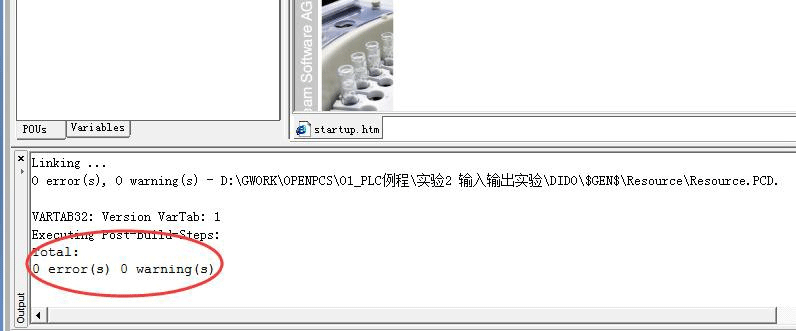

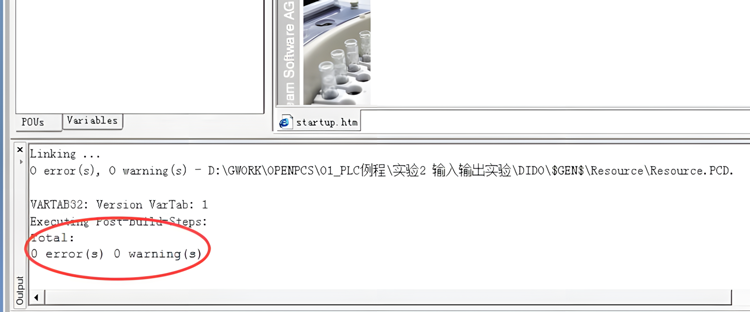

    2、编译完成后,提示没有错误。如下图所示。


    图6.14编译完成

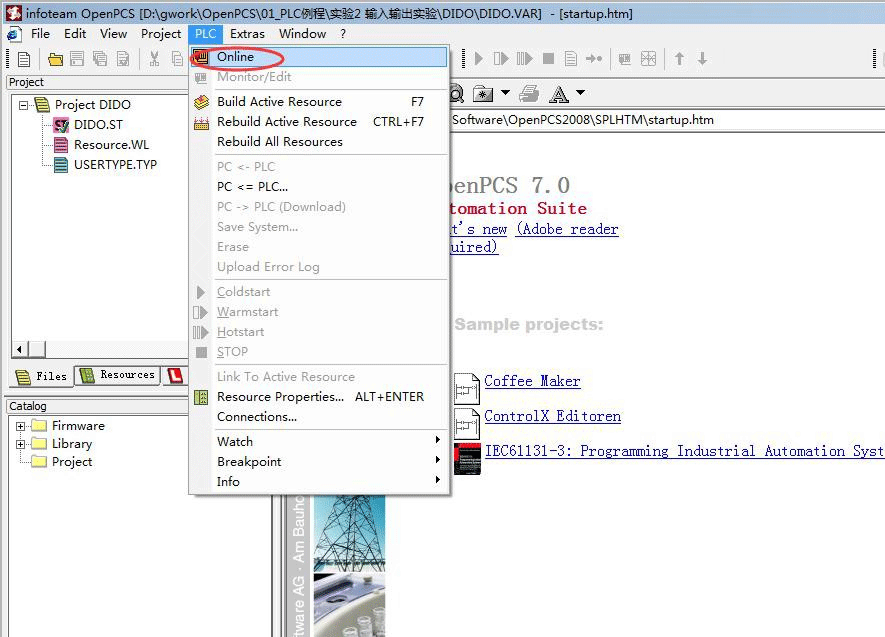

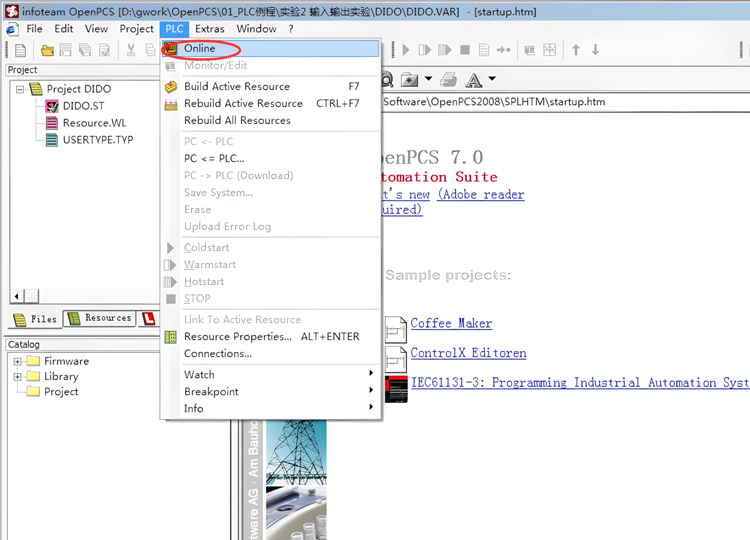

    3、点击Online(联机)按钮。


    图6.15点击Online按钮

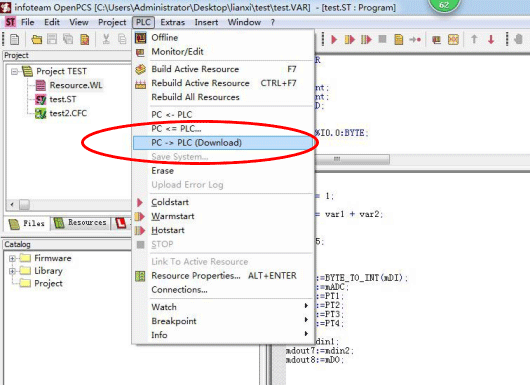

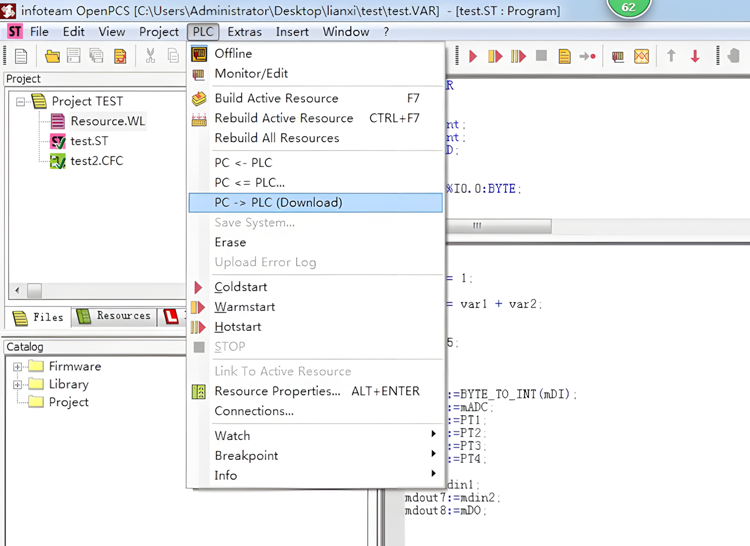

    4、在下拉菜单中点击PC->PLC(Download)下载程序。


    图6.16下载程序

    7.GC系列模块选型表

    GCAN-PLC-301/302系列产品由一个可编程的主控模块、若干GC系列IO模块以及一个终端电阻模块组成。

    GC系列IO模块目前包括:数字量输入、数字量输出、模拟量输入、模拟量输出几大类,具体的选型表如表7.1所示。

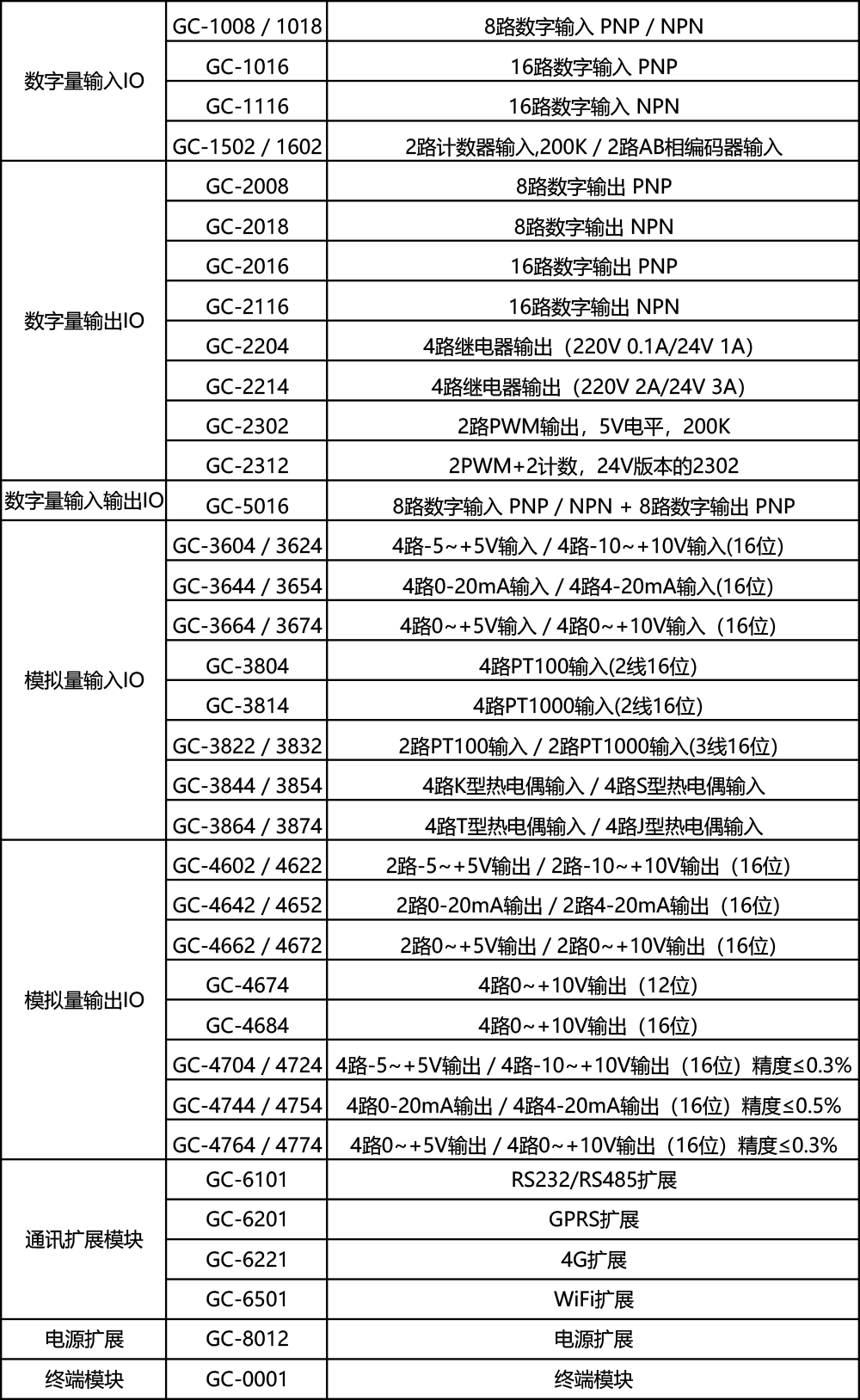

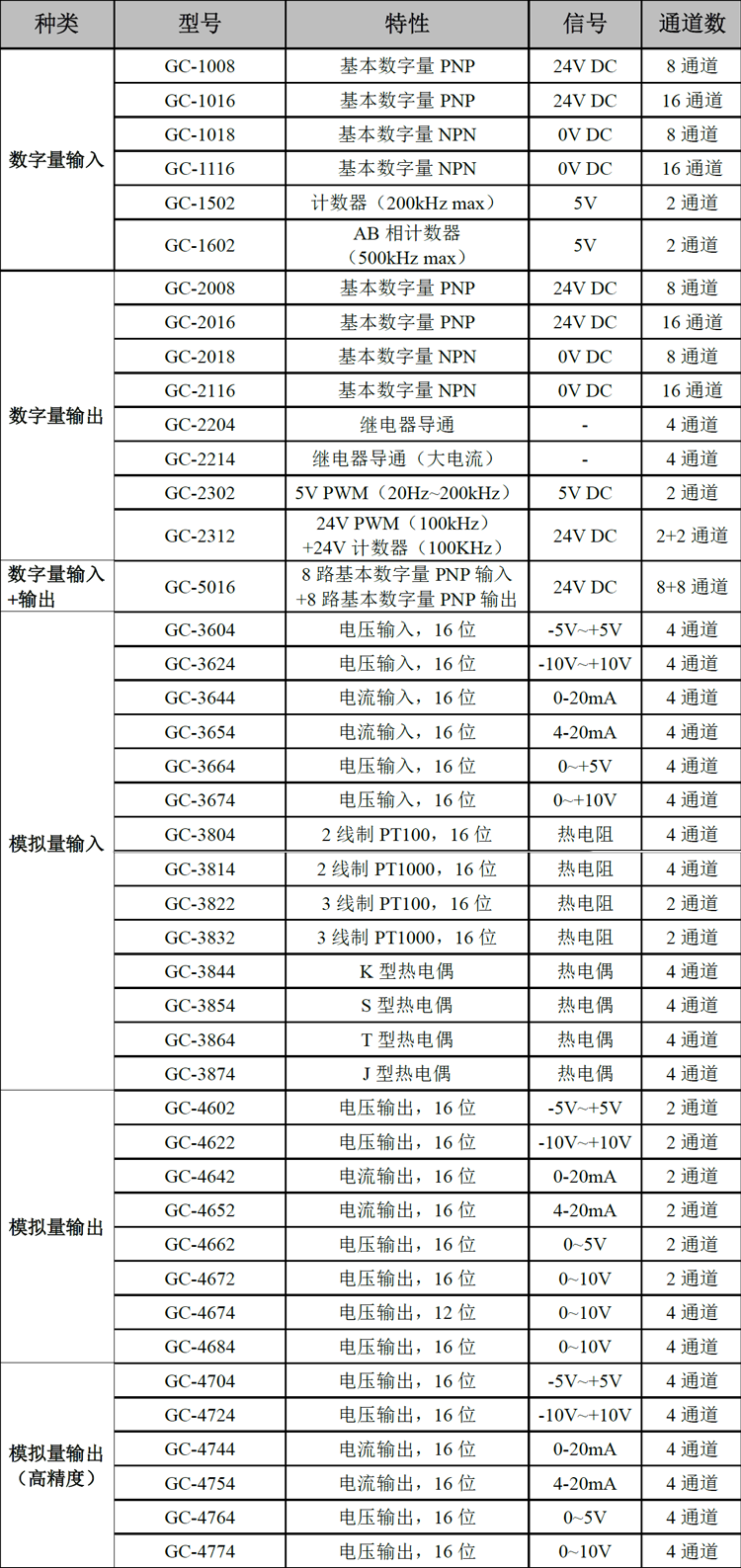

    表7.1选型表

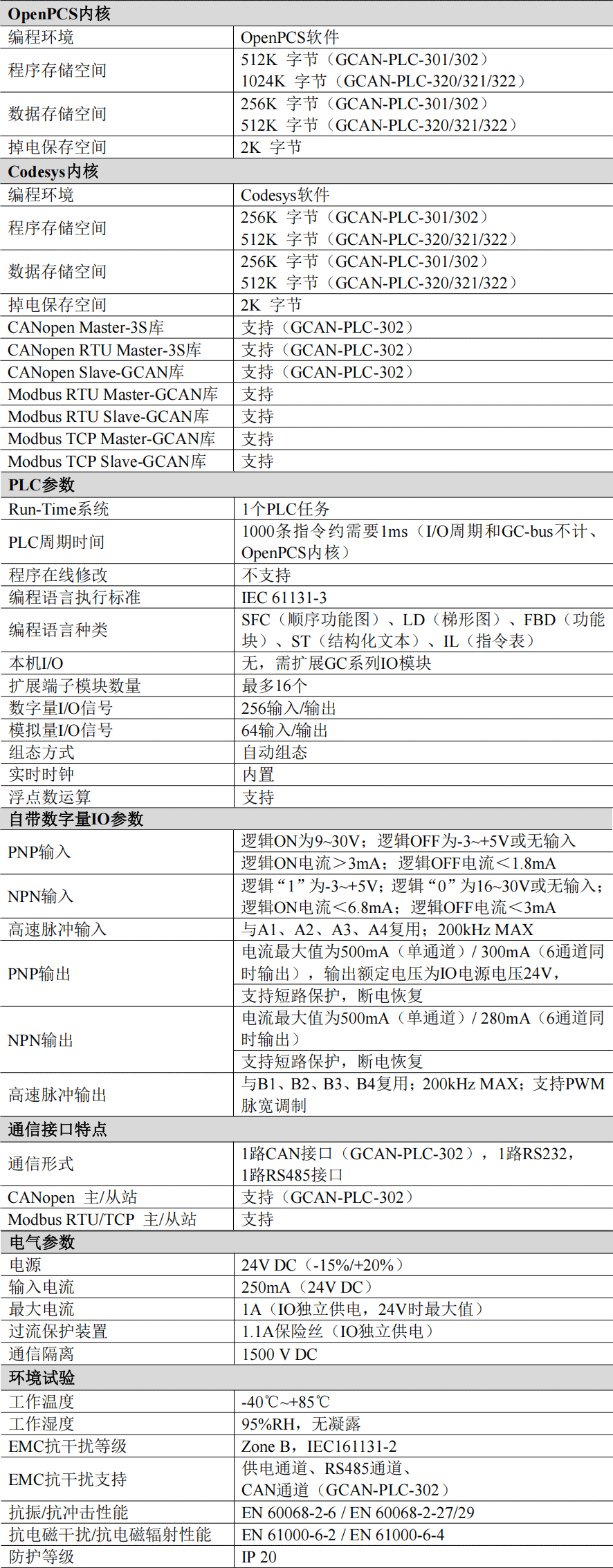

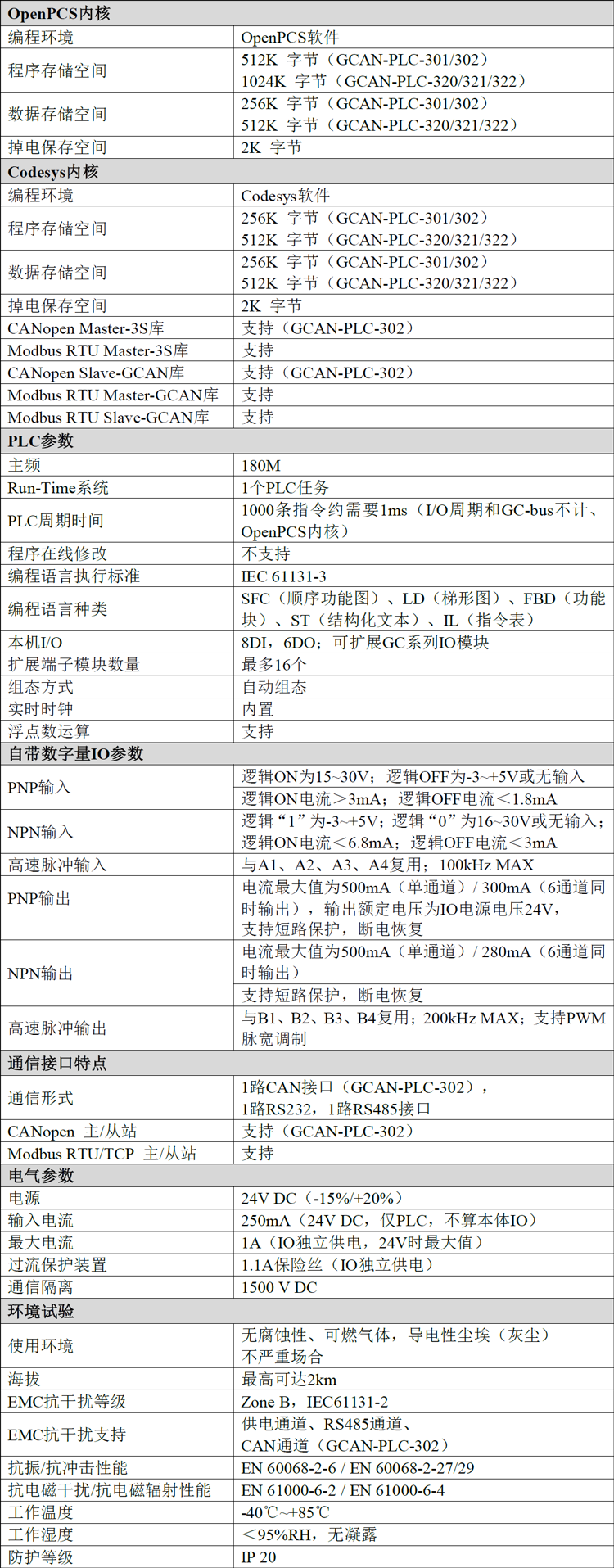

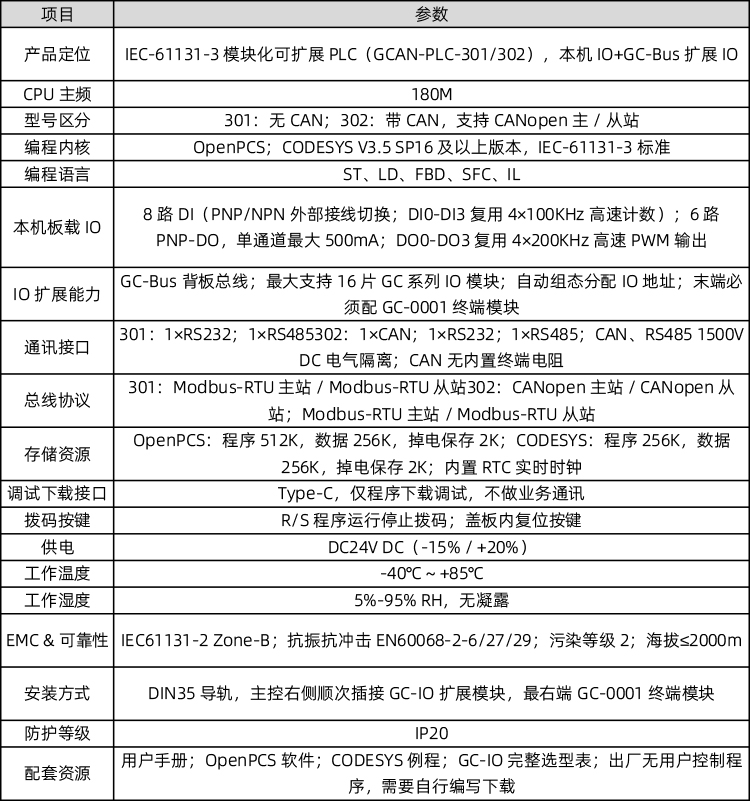

    8.技术规格
