1、功能概述

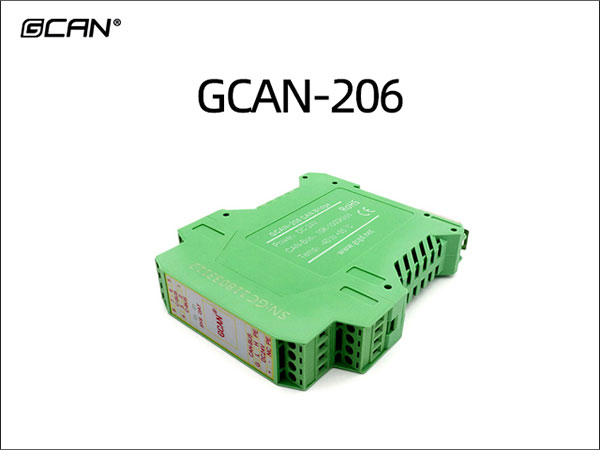

GCAN-206 是集成 2 路 CAN 接口的高性能 CAN 总线通讯中继模块，兼容 USB2.0 全速总线规范。模块无需连接电脑，即可实现不同 CAN 网络中继互通，支持不同波特率 CAN 网络间数据通信。

设备体积小巧、即插即用，适配便携式系统使用场景。内置 CAN 接口电气隔离保护电路，可抵御瞬间过流、过压冲击，避免设备损毁，大幅提升恶劣工况下的运行可靠性。同时可搭配厂家自研 GCANTools 通用测试配置软件，便捷完成参数设置与调试工作。

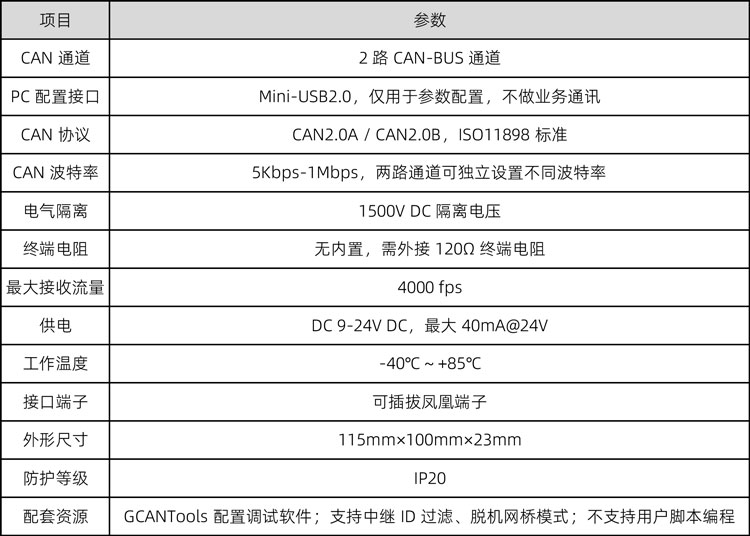

2、性能特点

●PC接口符合USB2.0全速规范，兼容USB1.1及USB3.0；
●集成2路CAN总线接口，使用凤凰端子接线方式；
●支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范；
●CAN总线通讯波特率在5kps~1Mbps；
●使用外接电源(9-24V DC)；
●CAN总线接口采用电气隔离，隔离模块绝缘电压：1500V DC；
●供电电流：(24V DC，40mA)；
●最高接收数据流量：4000 fps；
●工作温度范围：-40℃~+85℃；
●电快速瞬变脉冲群抗扰度等级：±2KV；
●浪涌抗扰度等级：电源接口±1KV，CAN总线接口±4KV；

3、典型应用

●工业现场总线延长：工厂CAN总线超距离时用中继网桥信号再生+隔离，突破1km限制，抗干扰强，适配车间跨区设备组网。
●新能源汽车总线扩展：车载CAN总线分网段连接，网桥隔离动力/车身/充电网段，降低负载，避免干扰，保障各系统独立稳定通信。
●轨道交通车厢互联：列车多车厢CAN通信，网桥中继转发+故障隔离，一节车厢故障不影响全车，保障制动、照明等系统可靠运行。
●工程机械多节点组网：大型机械CAN节点超负载，网桥分流网段+数据过滤，减少总线拥堵，适配液压、动力、操控多部件协同控制。
●储能电站总线隔离：储能系统BMS、PCS、电表分网段，网桥电气隔离+双向转发，抑制高压干扰，保障电池管理与配电系统数据稳定交互。

4、设备应用手册链接

www.gcgd.net/filedownload/2977761

5、设备配置软件

设备配置软件下载链接：https://www.gcan.com.cn/1d49/61b3/734f
