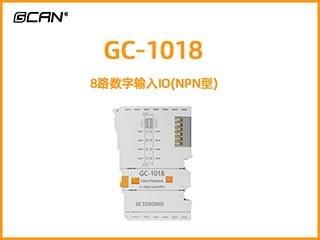

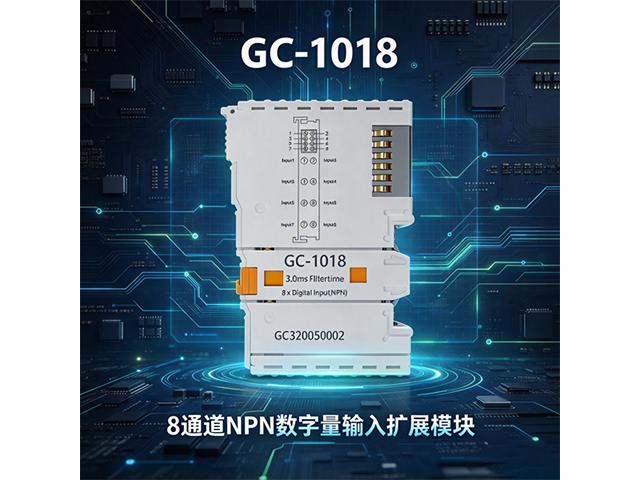

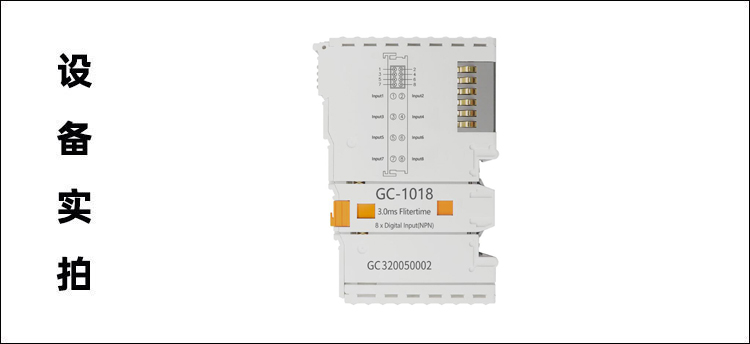

GC‑1018 8 通道 NPN 数字量输入扩展模块
-
设备核心特点：
✅GC‑Bus背板插片式扩展，即插即用自动组态，无需手动拨码设置地址；适配GCAN‑PLC‑3/4/5系列PLC、GCAN‑IO‑8000总线耦合器；链路末端必须装配GC‑0001终端模块

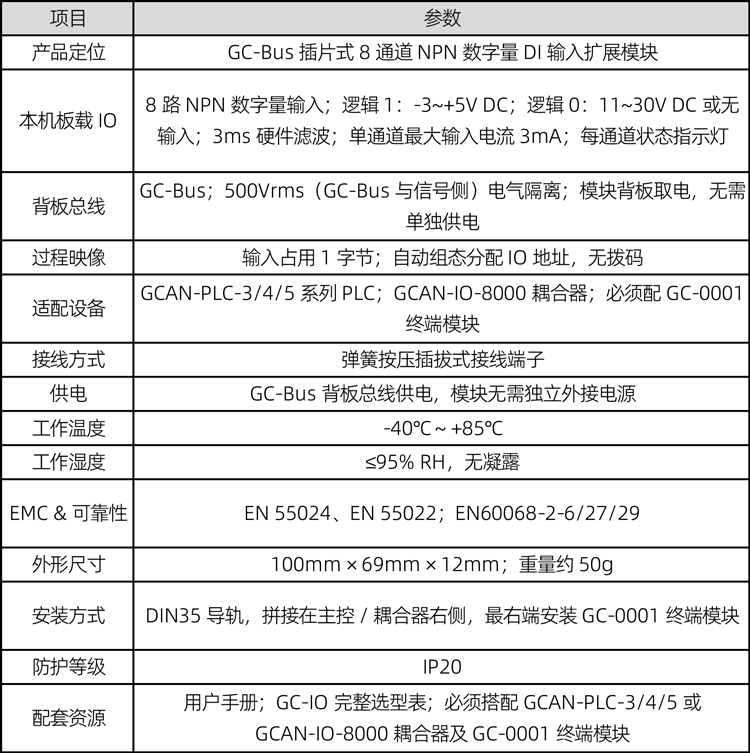

✅本机IO资源：8路NPN型数字量DI输入；逻辑1：‑3~+5V，逻辑0：11~30V或无输入；带3ms硬件输入滤波；单通道最大输入电流3mA；每通道对应状态指示灯；弹簧按压插拔式接线端子
✅电气隔离：GC‑Bus背板与信号侧500Vrms电气隔离；模块无独立供电，由GC‑Bus背板从主控/耦合器取电；与其它GC系列IO模块自由混插
✅超薄12mm导轨插片模块；DIN35导轨卡扣式拼接安装；通道状态直观指示灯；整套扩展链路末端必须安装GC‑0001终端模块
✅‑40℃~+85℃工业宽温；过程映像占用1字节输入；EN系列EMC抗干扰，满足工业现场开关量采集
注：采购数量不同价格不同，点击按钮获取选型 & 最新报价
GC‑1018为GC‑Bus背板插片式NPN数字量输入扩展模块。模块提供8路NPN数字量DI采集通道，自带3ms硬件输入滤波，适配NPN输出型传感器、按钮信号采集；模块本身无独立电源，由GC‑Bus背板总线从PLC主控或者GCAN‑IO‑8000总线耦合器获取供电。
通讯配置：GC‑Bus背板总线自动组态，插入模块自动分配IO地址，无需手动拨码；可和其它GC系列数字量、模拟量、温度模块自由混插；过程映像占用1字节输入；500Vrms GC‑Bus与信号侧隔离。模块拼接在主控/耦合器右侧，整套扩展链路最右端必须安装GC‑0001终端模块，缺失会造成GC‑Bus总线异常，IO无法工作。DIN导轨插片卡扣安装，弹簧按压插拔式接线端子；通道自带状态LED灯，通道有效即点亮。适合自动化设备、分布式控制柜NPN开关量信号采集；限位、按钮、NPN接近开关信号采集场景。
✅本机DI采集能力：8路NPN数字量输入；逻辑高电平(有效)‑3~+5V，逻辑低电平(无效)11‑30V或无输入；3ms硬件输入滤波抑制抖动干扰；单通道最大输入电流3mA；每路DI独立状态LED指示灯；弹簧按压免螺丝插拔接线端子，接线维护便捷。
✅GC‑Bus扩展能力：插片式背板扩展，自动组态自动分配IO地址，无拨码开关；过程映像输入占1字节；可与GC全系列IO模块混插；模块无独立供电，背板取电；整套链路末端必须装配GC‑0001终端模块。
✅适配兼容性：完美适配GCAN‑PLC‑3/4/5系列PLC主控；适配GCAN‑IO‑8000 CANopen总线耦合器；直接复用主控/耦合器GC‑Bus总线。
✅存储与可靠性：500Vrms GC‑Bus信号侧电气隔离；满足EN 55024、EN 55022 EMC；EN60068‑2‑6/27/29三轴抗振动冲击。
✅供电与安装：模块由GC‑Bus背板总线供电，无需外接独立电源；超薄12mm厚度；DIN35导轨插片卡扣拼接安装；通道状态指示灯；弹簧按压插拔端子；整套扩展链路右端必须安装GC‑0001终端模块。
✅宽温工业设计：‑40℃~+85℃工作温度；工作湿度≤95%RH无凝露；IP20防护等级。
✅分布式IO系统NPN型开关量采集；NPN输出型接近开关、光电传感器、限位开关、按钮信号采集
✅自动化专机、成套控制柜，在GCAN‑PLC‑3/4/5或GCAN‑IO‑8000系统扩展NPN数字量输入点位

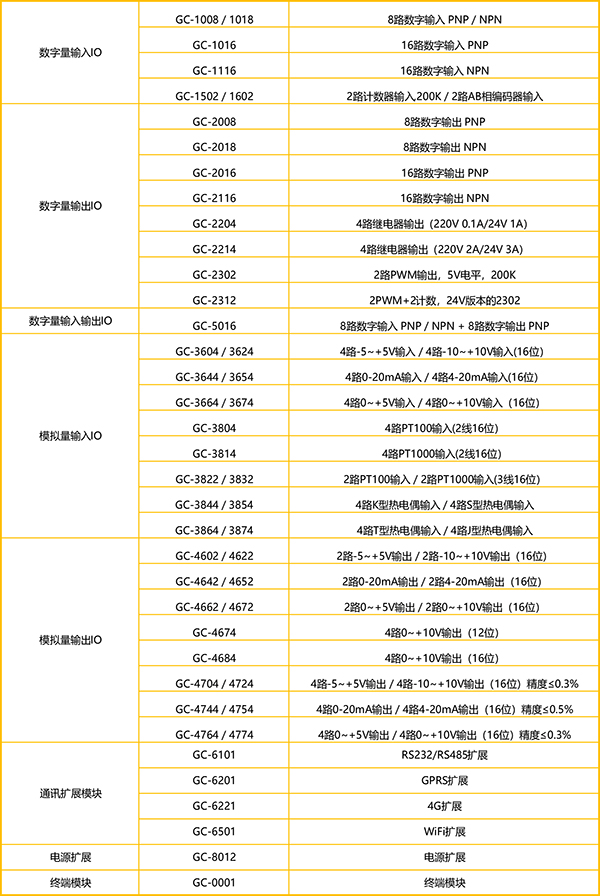

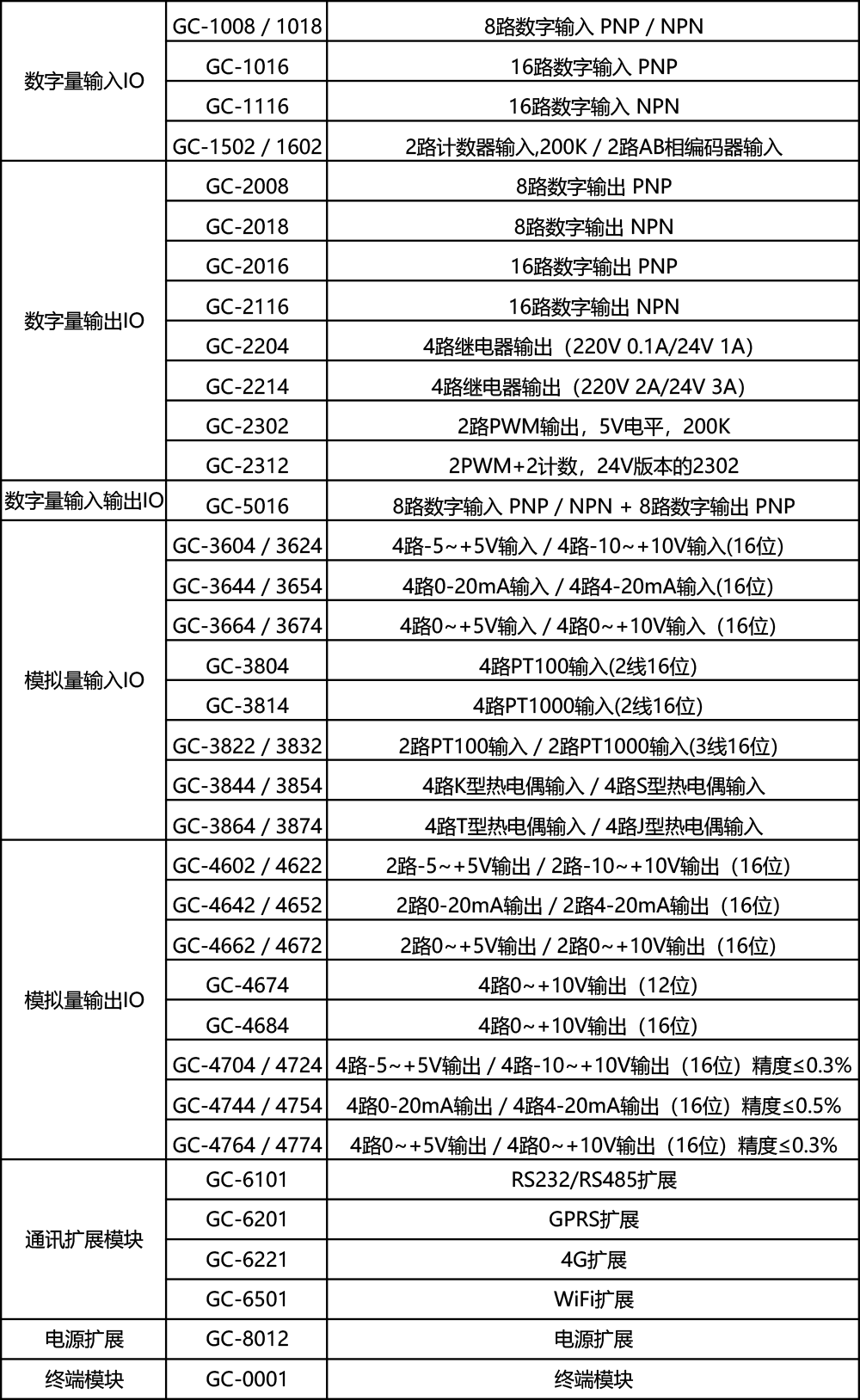

✅可与GC系列模拟量、热电偶、热电阻、输出模块自由混插组合IO系统
注：本型号为GC‑Bus从扩展模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或GCAN‑IO‑8000总线耦合器以及GC‑0001终端模块；模块无独立供电，依靠GC‑Bus背板取电；输入为NPN型数字量输入；自带3ms硬件滤波抑制抖动。温馨提示：场景不在列表，可联系技术评估适配 + 报价
✅将GC‑1018沿插槽卡扣拼接在PLC主控或者GCAN‑IO‑8000耦合器的右侧；整套扩展链路的最右端安装GC‑0001终端模块；完成DI信号接线，NPN信号参考高电平接入主控/耦合器IO电源正端子；主控/耦合器上电，GC‑Bus背板为GC‑1018提供工作电源。
✅模块插入GC‑Bus总线后自动识别、自动组态、自动分配IO地址，无需拨码或者软件设置模块地址。
✅搭配GCAN‑PLC‑3/4/5系列PLC：PLC程序直接访问过程映像输入地址%I，读取8路DI开关状态；ST语言示例：`DI0 AT%I0.0:BOOL;`；每一片GC‑1018占用连续8个输入位。
✅搭配GCAN‑IO‑8000 CANopen耦合器：耦合器上电自动识别GC‑1018，TPDO报文上报8路DI输入状态；通道8为字节高位，通道1为字节低位；CANopen主站接收TPDO报文获取开关量采集结果。
✅模块通道LED指示灯实时显示每一路DI输入有效状态；系统级故障通过主控/耦合器的IO‑RUN、IO‑ERR指示灯判断，IO‑ERR红灯亮起优先检查模块拼接和GC‑0001终端模块安装状态。
备注：模块不能独立运行，依赖GC‑Bus主控/耦合器与GC‑0001终端模块；模块本身无供电；输入是NPN型数字量，3ms硬件滤波；地址完全自动分配，无需手动配置。
Q：GC‑1018可以单独上电直接采集开关信号吗？
A：不可以，GC‑1018属于GC‑Bus背板扩展IO模块，不能独立工作，必须搭配GCAN‑PLC‑3/4/5系列PLC或者GCAN‑IO‑8000耦合器以及GC‑0001终端模块，由GC‑Bus背板供电。
Q：需要拨码设置模块地址吗？
A：不需要，GC‑Bus背板自动识别模块，自动分配IO地址，无拨码开关。
Q：输入支持PNP传感器吗？
A：GC‑1018为NPN数字量输入模块，优先匹配NPN输出型传感器；PNP信号需要选用GC‑1008模块。
Q：硬件滤波时间是多少，能不能修改？
A：硬件固定3ms输入滤波，用于抑制触点抖动，滤波时间不可修改。
Q：模块需要单独接24V供电吗？
A：不需要，模块由GC‑Bus背板总线从主控/耦合器获取电源，不用外接独立供电。
Q：不安装GC‑0001终端模块会发生什么？
A：主控/耦合器IO‑ERR红灯常亮，GC‑Bus总线异常，包含本模块在内全部扩展IO模块无法工作。
Q：可以和模拟量、热电偶模块混插吗？
A：可以，GC‑Bus系统支持GC系列全品类IO模块自由混插。还有货期、选型疑问？
