PLC可扩展IO模块
- 品牌:
- 广成科技
- 型号:
- GCAN-IO
- 应用:
- GC系列IO模块目前包括:数字量输入及输出模块、模拟量输入及输出模块、脉冲输入及输出模块、温度输入、输出模块、通讯口扩展模块(RS232/485、4G、蓝牙、WiFi、Zigbee、GPRS等)
-

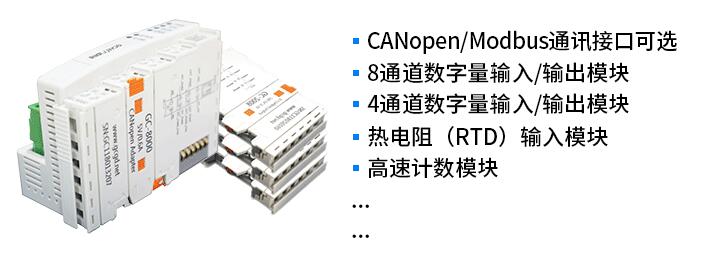

GCAN-IO模块由一个总线通信适配器、若干I/O模块以及一个终端端子模块组成。该模块使用独特的可扩展结构,可连接32个I/O模块,用户可以根据自己的需求自行组合出符合现场需求的I/O采集、控制系统。
GCAN-IO系列可扩展总线I/O模块是使用CANopen或Modbus等现场总线通信协议控制的I/O模块。该模块针对需要大量I/O采集与控制的用户设计,主要应用于分布式数据采集与控制系统中,使用高速的处理器及通信总线可以轻松处理多路数字/模拟量的输入/输出,这使得该模块特别适用于完成需要高实时性的工业现场采集、控制任务。
GC 系列 IO 模块目前包括:数字量输入、数字量输出、模拟量输入、模拟量输出、通讯扩展五大类,具体的选型表如下表所示:
种类 型号 特性 信号 通道数 数字量输入 GC-1502 基本数字量 24V DC 8 通道 GC-1502 计数器(200kHz max) - 2 通道 数字量输出 GC-2008 基本数字量 24V DC 8 通道 GC-2204 继电器导通 - 4 通道 GC-2302 PWM(20Hz~200kHz) - 2 通道 模拟量输入 GC-3604 电压输入,16 位 -5V~+5V 4 通道 GC-3624 电压输入,16 位 -10V~+10V 4 通道 GC-3644 电压输入,16 位 0-20mA 4 通道 GC-3654 电压输入,16 位 4-20mA 4 通道 GC-3664 电压输入,16 位 0~+5V 4 通道 GC-3674 电压输入,16 位 0~+10V 4 通道 GC-3804 2 线制 PT100,16 位 热电阻 4 通道 GC-3822 3 线制 PT100,16 位 热电阻 2 通道 GC-3844/3854/3864 K 型/ S 型/ T 型热电偶 热电偶 4 通道 模拟量输出 GC-4602 电压输出,16 位 -5V~+5V 2 通道 GC-4622 电压输出,16 位 -10V~+10V 2 通道 GC-4642 电压输出,16 位 0-20mA 2 通道 GC-4652 电压输出,16 位 4-20mA 2 通道 GC-4662 电压输出,16 位 0~5V 2 通道 GC-4672 电压输出,16 位 0~10V 2 通道 特殊扩展模块 GC-6101 RS232/RS485 扩展 - - GC-6201 GPRS 扩展 - - GC-6221 4G 扩展 - - GC-6301 蓝牙 2.0 扩展 - - GC-6321 蓝牙 5.0 扩展 - - GC-6401 Zigbee 扩展 - - GC-6501 WiFi 扩展 - -
1、与分布式总线端子模块相连接,构成一个完整的控制节点;
2、执行数据采集并以 CANopen 协议进行数据传输。
GCAN-PLC与GCAN-I0组合应用场景
-
种类 型号 特性 信号 通道数 数字量输入 GC-1502 基本数字量 24V DC 8 通道 GC-1502 计数器(200kHz max) - 2 通道 数字量输出 GC-2008 基本数字量 24V DC 8 通道 GC-2204 继电器导通 - 4 通道 GC-2302 PWM(20Hz~200kHz) - 2 通道 模拟量输入 GC-3604 电压输入,16 位 -5V~+5V 4 通道 GC-3624 电压输入,16 位 -10V~+10V 4 通道 GC-3644 电压输入,16 位 0-20mA 4 通道 GC-3654 电压输入,16 位 4-20mA 4 通道 GC-3664 电压输入,16 位 0~+5V 4 通道 GC-3674 电压输入,16 位 0~+10V 4 通道 GC-3804 2 线制 PT100,16 位 热电阻 4 通道 GC-3822 3 线制 PT100,16 位 热电阻 2 通道 GC-3844/3854/3864 K 型/ S 型/ T 型热电偶 热电偶 4 通道 模拟量输出 GC-4602 电压输出,16 位 -5V~+5V 2 通道 GC-4622 电压输出,16 位 -10V~+10V 2 通道 GC-4642 电压输出,16 位 0-20mA 2 通道 GC-4652 电压输出,16 位 4-20mA 2 通道 GC-4662 电压输出,16 位 0~5V 2 通道 GC-4672 电压输出,16 位 0~10V 2 通道 特殊扩展模块 GC-6101 RS232/RS485 扩展 - - GC-6201 GPRS 扩展 - - GC-6221 4G 扩展 - - GC-6301 蓝牙 2.0 扩展 - - GC-6321 蓝牙 5.0 扩展 - - GC-6401 Zigbee 扩展 - - GC-6501 WiFi 扩展 - -
